Номер по Госреестру СИ: 72342-18
72342-18 Расходомеры
(FP и MF)
Назначение средства измерений:
Расходомеры серии FP и MF (далее - расходомеры) предназначены для измерений объёмного расхода и объёма светлых нефтепродуктов плотностью до 870 кг/м3.

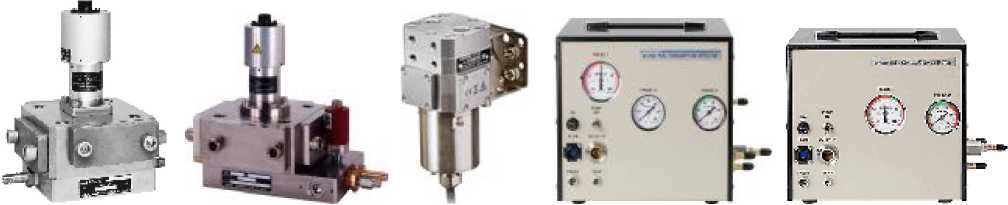

Внешний вид.
Расходомеры
Рисунок № 1
Внешний вид.
Расходомеры
Рисунок № 2
Внешний вид.
Расходомеры
Рисунок № 3
Внешний вид.
Расходомеры
Рисунок № 4

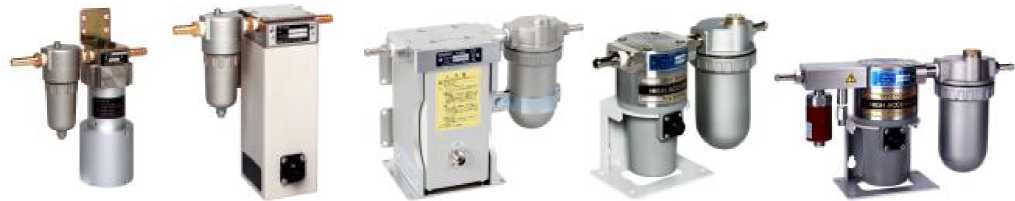

Внешний вид.
Расходомеры
Рисунок № 5
Программное обеспечение
Расходомеры содержат встроенное программное обеспечение (далее - ПО). Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Считать ПО не возможно.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
DF-210B |
FM-1500, FM-1500 |
DF-2200 |
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
0209 |
Цифровой идентификатор ПО |
01А21С72 |
01А44911-’ |
02762F79 |
Знак утверждения типа
Знак утверждения типананосится на шильдик расходомера методом фотопечати и на титульные листы руководства по эксплуатации и паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам серии FP и MF»
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы «ONO SOKKI CO., LTD.», Япония
Поверка
Поверкаосуществляется по документу МП 208-017-2018 «ГСИ. Расходомеры серии FP и MF. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.04.2018 г.
Основные средства поверки:
- весы прецизионные, диапазон измерений от 30 до 30000 г, класс точности высокий II по ГОСТ 8.021-2015;
- секундомер электронный с таймерным выходом СТЦ-1 (регистрационный № 6643-86), пределы допускаемой погрешности измерений интервалов времени ±(2040-6 Т + С), где Т -значение измеряемого интервала времени в секундах, С - цена деления секундомера в секундах;
- ареометры с диапазоном измер3ений плотности от 500 до 2000 кг/м3 по ГОСТ 18481-81, абсолютная погрешность ±(0,5; 1) кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «ONO SOKKI CO., LTD.», Япония
Адрес: 3-9-3 Shin - Yokohama, Kohoku-ku, Yokohama 222-8507
Тел./факс: +81-45-476-9712/ +81-45-470-7244
E-mail: overseas@onosokki.co.jp
Заявитель
Представительство фирмы «Тайрику Трейдинг Ко., Лтд.» (Япония) Адрес: 119049, г. Москва, ул. Коровий Вал, д.7, стр. 1, пом. XII Тел./факс: +7 (499) 237-18-82 / +7 (495) 931-99-47
E-mail: alpeev@tairiku.info
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Расходомеры состоят первичного преобразователя FP или MF и электронноизмерительного блока DF-2200, DF-210B, FM-2500A или FM-1500.
Принцип действия расходомеров основан на измерении объемного расхода и объема жидкостей, проходящей через полости измерительной камеры, которая состоит из четырех цилиндров внутри каждого перемещается поршень. Поршни под действием потока жидкости в направлении от входного к выходному отверстию, осуществляют возвратно-поступательные движения. Движение поршней, при помощью коленчатого вала, преобразуется во вращательное движение, которое затем передается в секцию измерения вращения. Датчики углового положения выдают импульсный сигнал в соответствии с вращением вала. В связи с тем, что импульсный сигнал генерируется двумя парами фототранзисторов, которые смещены по фазе друг относительно друга на 90°, возможно определять направление вращения. Электронноизмерительный блок отображает на экране значения мгновенного расхода или суммарный объем.
Все расходомеры оснащены фильтром тонкой очистки.
В корпусе расходомеров MF-2200 и MF-3200 установлены манометры, которые применяются в качестве индикаторов, для отслеживания загрязнения фильтра.
FP-215
FP-2250A
FP-4135
MF-2200
MF-3200
DF-210B
Рисунок 2 - Общий вид электронно-измерительных блоков
Рисунок 1 - Общий вид первичных преобразователей
DF-2200
FM-2500A (FM-1500)
Общий вид расходомеров представлен на рисунке 1 и 2.
FP-213 FP-213S FP-2140S FP-2140H FP-2240HA
Пломбирование расходомеров от несанкционированного доступа, не предусмотрено.
Таблица 2 - Метрологические характеристики расходомеров
Наименование |
Значение | |||
Модели расходомеров |
FP-213 |
FP-213S |
FP-2140S |
FP-2140H FP-2240HA |
Минимальный расход Qmin, дм3/ч |
1,0 | |||
Максимальный расход Qmax дм3/ч |
60 |
200 |
120 | |
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, %: |
±0,5 |
±0,2 | ||
Максимальное давление измеряемой среды, кПа, не более |
980 | |||
Потеря давления, кПа, не более |
0,01 |
8 |
0,01 |
2 |
Диапазон температур измеряемой среды, °С |
от 0 до +65 |
Продолжение таблицы 2
Наименование |
Значение | |||
Модели расходомеров |
FP-4135 |
FP-215 |
FP-2250A |
MF-2200 MF-3200 |
Минимальный расход Qmin, дм3/ч |
1,0 | |||
Максимальный расход Qmax дм3/ч |
200 |
1440 |
120 | |
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, % |
±0,2 |
±0,5 |
±0,2 | |
Максимальное давление измеряемой среды, кПа, не более |
8 |
3400 |
980 | |
Потеря давления, кПа, не более |
4 |
7,5 |
7,5 |
0,01 |
Диапазон температур измеряемой среды, °С |
от 0 до +100 |
от 0 до +65 |
Таблица 3 - Основные технические характеристики расходомеров
Наименование |
Значение | ||||
Модели расходомеров |
FP-213 |
FP-213S |
FP-2140S |
FP-2140H |
FP-2240HA |
Напряжение постоянного тока, В |
12 | ||||
Потребляемая мощность, В •А, не более |
4 | ||||
Условия эксплуатации: | |||||
температура окружающего воздуха, °С |
от |
от 0 до +65 | |||
0 до +60 | |||||
относительная влажность воздуха, без |
от |
от 5 до 70 | |||
конденсата, %, |
5 до 70 | ||||
от 84 до 107 | |||||
атмосферное давление, кПа |
от | ||||
84 до 107 | |||||
Габаритные размеры, мм, не более | |||||
-длина |
182 |
163 |
314 |
266 |
327 |
-ширина |
173 |
158 |
224 |
177 |
148 |
-высота |
70 |
54 |
125 |
97 |
97 |
Масса, кг, не более |
2,5 |
2,0 |
9,0 |
5,0 |
6,0 |
Средний срок службы, лет |
10 | ||||
Среднее время наработки на отказ, ч |
65000 | ||||
Модели расходомеров |
FP-4135 |
FP-215 |
FP-2250A |
MF-2200 |
MF-3200 |
Напряжение постоянного тока, В |
12 | ||||
Потребляемая мощность, В •А, не более |
4 | ||||
Условия эксплуатации: | |||||
температура окружающего воздуха, °С |
от |
от 0 до +65 | |||
-30 до | |||||
+100 | |||||
относительная влажность воздуха, без |
от |
от 5 до 70 | |||
конденсата, %, |
5 до 70 | ||||
от 84 до 107 | |||||
атмосферное давление, кПа |
от | ||||
84 до 107 | |||||
Габаритные размеры, мм, не более | |||||
-длина |
93 |
214 |
267 |
260 | |
-ширина |
144 |
222 |
223 |
243 | |
-высота |
70 |
178 |
178 |
243 | |
Масса, кг, не более |
2,4 |
14,0 |
15,0 | ||
Средний срок службы, лет |
10 | ||||
Среднее время наработки на отказ, ч |
65000 |
