Номер по Госреестру СИ: 79919-20
79919-20 Анализаторы низкочастотных сигналов
(CF-9200, CF-9400)
Назначение средства измерений:
Анализаторы низкочастотных сигналов CF-9200, CF-9400 (далее - анализаторы) предназначены для измерения напряжения, частоты и параметров спектра низкочастотных сигналов, в том числе с выхода измерительных виброакустических преобразователей.
Внешний вид.
Анализаторы низкочастотных сигналов
Рисунок № 1
Внешний вид.
Анализаторы низкочастотных сигналов
Рисунок № 2
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства - 02.12.2025
Номер записи - 179157
ID в реестре СИ - 1384453
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Ono Sokki Co., Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1962 от 2020.12.02 об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы низкочастотных сигналов (CF-9200, CF-9400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ono Sokki Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37438-08 |
Виброметр, VC-2100 Фирма "Ono Sokki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
37443-08 |
Шумомер интегрирующий, LA-5560 Фирма "Ono Sokki Co., Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
72342-18 06.09.2024 |
Расходомеры, FP и MF Фирма "Ono Sokki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79919-20 02.12.2025 |
Анализаторы низкочастотных сигналов , CF-9200, CF-9400 Фирма "Ono Sokki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 года |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Анализаторы низкочастотных сигналов (CF-9200, CF-9400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы низкочастотных сигналов (CF-9200, CF-9400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, представления измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
CF-9000 |
|
Номер версии (идентификационный номер) |
не ниже 1.0.7 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам низкочастотных сигналов CF-9200, CF-9400ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
Поверка
Поверкаосуществляется по документу CF-9000/МП-2020 «ГСИ. Анализаторы низкочастотных сигналов CF-9200, CF-9400. Методика поверки», утвержденному АО «АКТИ-Мастер» 10.08.2020 г.
Основные средства поверки:
-
- калибратор универсальный 9100 с опцией 100, регистрационный номер 25985-09;
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, регистрационный номер 45344-10;
-
- мультиметр Keithley 2000, регистрационный номер 75241-19;
-
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заднюю панель корпуса анализаторов в виде наклейки и/или на свидетельство о поверке.
Изготовитель
Фирма “Ono Sokki Co., Ltd”, ЯпонияАдрес: 3-9-3 Shin-Yokohama, Kohoku-ku, Yokohama City, Kanagava Prefecture, 222-8507, Japan
Тел. +81-45-935-3918, Факс: +81-45-930-1808
E-mail: overseas@onosokki.co.jp
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4
Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru; E-mail: post@actimaster.ru
Принцип действия анализаторов основан на технике быстрого преобразования Фурье с использованием прецизионного аналого-цифрового преобразования напряжения. По заказу анализаторы поставляются с опцией низкочастотного генератора, выполненного на основе цифро-аналогового преобразователя. Сигналы отображаются в режиме реального времени на жидкокристаллическом сенсорном дисплее в виде спектрограмм, осциллограмм, а также в трехмерном представлении. Опционное программное обеспечение позволяет осуществлять октавный анализ и трекинг-анализ, измерение амплитудно-частотных и фазовых характеристик сигналов. В состав анализаторов входят счетчик импульсов и источник постоянного тока для питания подключаемых акселерометров и датчиков силы (функция TEDS). Анализаторы могут использоваться совместно с зарядовыми конверторами.
Управление работой может осуществляться с лицевой панели вручную или дистанционно по интерфейсам LAN (Ethernet) и USB. Питание анализаторов осуществляется от внутреннего Li-Ion аккумулятора или от сети через адаптер.
Анализаторы отличаются количеством измерительных каналов: анализатор CF-9200 имеет 2 канала, анализатор CF-9400 имеет 4 канала, Каналы являются независимыми и изолированными.

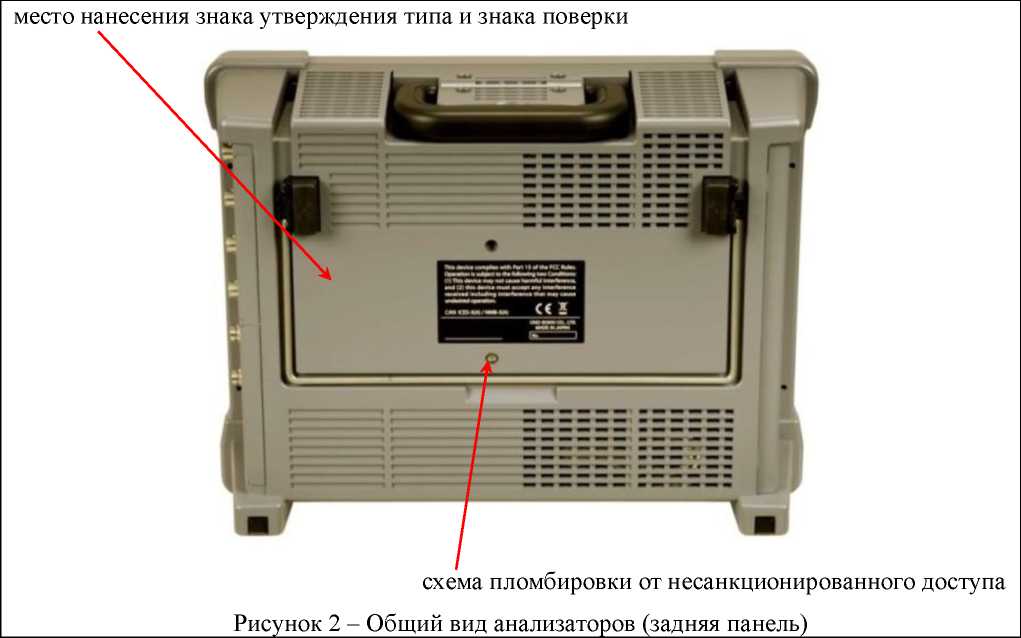

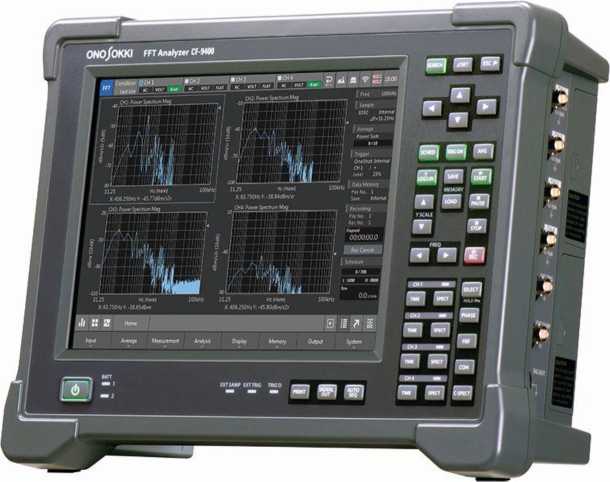

Анализаторы выполнены в ударопрочном пластмассовом корпусе, общий вид спереди показан на рисунке 1, общий вид задней панели с обозначением места нанесения знака утверждения типа и знака поверки, а также схемы пломбирования от несанкционированного доступа - на рисунке 2.
Рисунок 1 - Общий вид анализаторов (лицевая панель)
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
АНАЛИЗАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ | |
|
Диапазон частот, кГ ц |
от 0 до 100 |
|
Вид связи по входу |
DC/AC |
|
Входное сопротивление, МОм |
1 ±0,005 |
|
Входная емкость, пФ, не более |
100 |
|
Разрядность аналого-цифровых преобразователей, бит |
24 |
|
Верхние пределы диапазонов измерения напряжения, В (скз) |
1,0; 31,62 |
|
Динамический диапазон измерения напряжения, дБ, не менее |
120 |
Окончание таблицы 2
|
1 |
2 |
|
Смещение нуля напряжения (от полной шкалы), дБ, не более |
-60 |
|
Пределы допускаемой относительной приведенной погрешности измерения напряжения на частоте 1 кГц, дБ 1) |
±0,1 |
|
Неравномерность амплитудно-частотной характеристики на частотах F относительно уровня напряжения на частоте 1 кГц, дБ, не более | |
|
F < 20 кГц |
±0,1 |
|
F > 20 кГц |
±0,2 |
|
Относительная разность значений измеряемого напряжения между каналами на частотах F, дБ, не более 2) | |
|
F < 20 кГц |
±0,05 |
|
F > 20 кГц |
±0,1 |
|
Фазовый сдвиг измеряемого напряжения между каналами на частотах F, °, не более 2) | |
|
F < 20 кГц |
±0,3 |
|
F > 20 кГц |
±0,7 |
|
Относительный уровень вносимых нелинейных искажений на частотах F, дБ, не более | |
|
F < 20 кГц |
-80 |
|
F > 20 кГц |
-75 |
|
Относительный уровень перекрестных наводок между каналами на частоте 1 кГц, дБ, не более |
-100 |
|
Диапазон измерения частоты, Гц |
от 0,1 до 100000 |
|
Пределы допускаемой относительной погрешности измерения частоты |
±5^10"5 |
|
ГЕНЕРАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ (опция CF-0971) | |
|
Количество каналов |
1 |
|
Диапазон частот, кГ ц |
от 0 до 100 |
|
Разрядность цифро-аналогового преобразователя, бит |
16 |
|
Вид связи по выходу |
DC |
|
Выходное сопротивление, Ом |
0; 50 |
|
Диапазон воспроизведения амплитуды напряжения, В (пик) 3) |
от 0,001 до 10 |
|
Диапазон установки постоянного напряжения смещения |
±10 |
|
Максимальная сила тока в нагрузке, мА |
10 |
|
Форма сигнала: синусоидальная, синусоидальная с разверткой, псевдослучайная, случайная, импульсная | |
|
Пределы допускаемой относительной погрешности воспроизведения амплитуды напряжения 1 В (пик) частотой 1 кГц на нагрузку 1 МОм, дБ |
±0,5 |
|
Неравномерность амплитудно-частотной характеристики на частотах F относительно амплитуды напряжения на частоте 1 кГц, дБ, не более | |
|
F < 20 кГц |
±0,2 |
|
F > 20 кГц |
±1,0 |
|
Относительный уровень гармоник при амплитуде напряжения 1 В (пик) частотой 1 кГц на нагрузку 1 МОм, дБ |
-75 |
|
Пределы допускаемой относительной погрешности установки частоты |
±5^10"5 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Т ип сигнальных соединителей |
BNC розетка |
|
Выходное постоянное напряжение сетевого адаптера, В |
16 |
|
Максимальная сила выходного тока сетевого адаптера, А |
4 |
|
Потребляемая мощность от сетевого адаптера, 1АА, не более | |
|
CF-9200 при работе без зарядки аккумулятора |
73 |
|
CF-9400 при работе без зарядки аккумулятора |
87 |
|
во время зарядки аккумулятора |
150 |
|
Время непрерывной работы от аккумулятора, час, не менее |
5 |
|
Параметры источника питания для датчиков TEDS |
24 В / 4 мА |
|
Габаритные размеры (ширина х высота х толщина), мм |
333 х 248 х 112 |
|
Масса, кг, не более | |
|
без аккумуляторов |
3,9 |
|
с двумя аккумуляторами |
4,9 |
|
Рабочие условия применения | |
|
диапазон температур, °C |
от 15 до 30 |
|
относительная влажность, % |
до 80 (без конденсата) |
