Сведения о средстве измерений: 72398-18 Колонки топливораздаточные

Номер по Госреестру СИ: 72398-18
72398-18 Колонки топливораздаточные
(Quantium мод. 510)

Назначение средства измерений:
Колонки топливораздаточные «Quantium» модели 510 (далее - колонка), предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.

сертификация программного обеспечения
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Колонки топливораздаточные

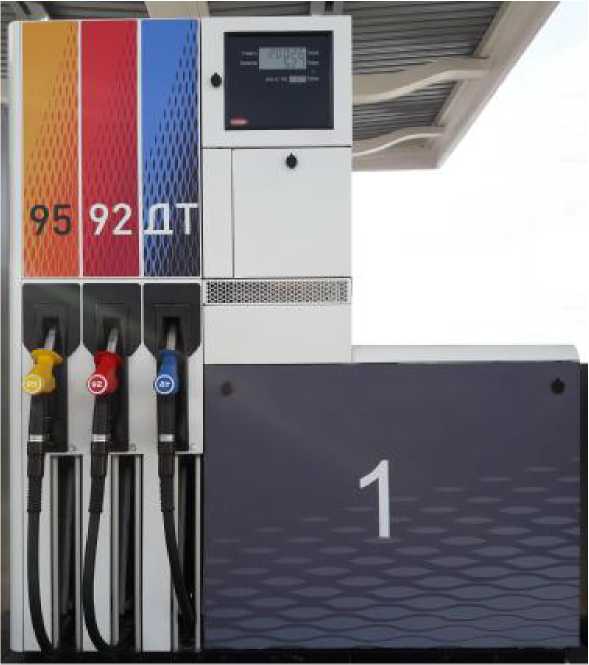

Рисунок № 1
Внешний вид. Колонки топливораздаточные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Колонки топливораздаточные

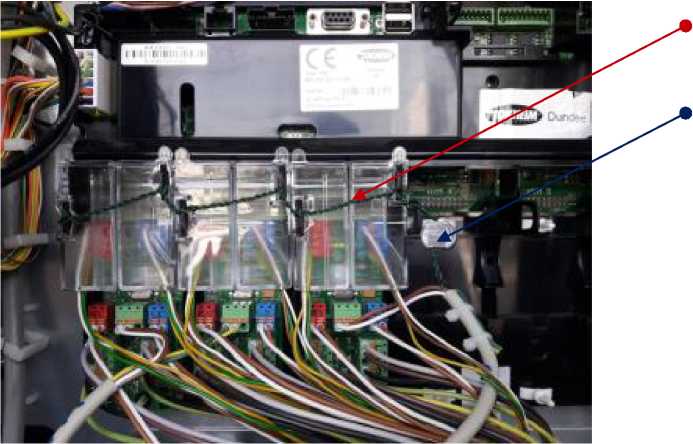

Рисунок № 2

Общие сведения

Дата публикации - 23.10.2018
Срок свидетельства -
Номер записи - 168601
ID в реестре СИ - 491224
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

QUANTIUM мод. 510 (3-6), Quantium мод. 510, Quantium мод. 510, Quantium T, Quantium 510 VHS 2X4, Quantium 510 5х10, Quantium 510 4-8, QUANTIUM 510 (3-6), Quantium 510, Quantium 500Т, Quantium 500T, Quantium (мод.510), Quantium (мод. 510), Quantium (мод. 510), Quantium (мо.510), Quantium, Qantium 510, 510, -,

Производитель

Изготовитель - Фирма "Tokheim UK Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 375
Выдано извещений - 0
Кол-во периодических поверок - 248
Кол-во средств измерений - 174
Кол-во владельцев - 26
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 361 дн.

Приказы РСТ, где упоминается данный тип СИ

№2303 от 2021.10.18 Об утверждении типов средств измерений

№1941 от 2018.09.13 Об утверждении типов средств измерений

Наличие аналогов СИ: Колонки топливораздаточные (Quantium мод. 510)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
72398-18 Колонки топливораздаточные (Quantium мод. 510)
Фирма "Tokheim UK Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
74239-19 Колонки топливораздаточные (1КЭД "Ливенка", 2КЭД "Ливенка")
Общество с ограниченной ответственностью «Ливенка» (ООО «Ливенка») (РОССИЯ Орловская обл., г. Ливны)

Все средства измерений Общество с ограниченной ответственностью «Ливенка» (ООО «Ливенка»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
18762-99
01.10.2004
Колонки топливораздаточные, Quantium 100, 300, 500 и H
Фирма "Tokheim UK Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
41832-09
03.06.2019
Колонки топливораздаточные, Quantium (мод. 110, 210, 310, 410, 510)
Фирма "Tokheim UK Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
62750-15
24.12.2020
Установки раздаточные жидкости, Quantium 500 T AdBlue
Фирма "Tokheim UK Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
72398-18

Колонки топливораздаточные, Quantium мод. 510
Фирма "Tokheim UK Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Кто поверяет Колонки топливораздаточные (1КЭД "Ливенка", 2КЭД "Ливенка")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КУРСКИЙ ЦСМ"
(RA.RU.311463)
РСТ
  • QUANTIUM 510 (3-6)
  • Quantium мод. 510
  • QUANTIUM мод. 510 (3-6)
  • Tokheim Q 510 (3-6)
  • Quantium 510
  • 11 0 8 0 8 0 8
    ФБУ "СМОЛЕНСКИЙ ЦСМ"
    (RA.RU.311305)
    РСТ
  • Tokheim
  • ТАТСУНО РУС
  • Quantium мод. 510
  • 61 0 50 0 48 0 44
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • Нет модификации
  • Quantium мод. 510
  • 106 0 0 0 0 0 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Quantium мод. 510
  • 4 0 4 0 4 0 4
    ФБУ "ВОРОНЕЖСКИЙ ЦСМ"
    (RA.RU.311467)
    РСТ
  • 510
  • Quantium 510 4-8
  • Quantium 510
  • Quantium мод. 510
  • Quantium 500T
  • Quantium мод. 510
  • Quantium мод. 510Т
  • Quantium T
  • 34 8 0 34 0 34 0 34
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • 510
  • -
  • 27 0 27 0 27 0 27
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • «Quantium» 510
  • Quantium 510
  • Quantium мод. 510
  • Quantium
  • Quantium510
  • 16 1 0 13 0 16 0 13
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)
    РСТ
  • -
  • Qantium 510
  • 2 0 2 0 2 0 2
    ФБУ "ВОЛОГОДСКИЙ ЦСМ"
    (RA.RU.311504)
    РСТ
  • Quantium мод. 510
  • 3 0 3 0 3 0 3
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • Колонка топливораздаточная Quantium мод. 510
  • 10 0 10 0 10 0 10
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • мод. 510
  • мод.510
  • Quantium мод. 510
  • Quantium (мод. 510)
  • Quantium (мод. 510)
  • Quantium
  • Quantium (мод.510)
  • Quantium (мо.510)
  • Quantium 510 5х10
  • Quantium 510
  • 95 5 0 95 0 92 0 92
    ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
    (RA.RU.311391)
    РСТ
  • мод. 510 VHSM 1 х 2
  • мод. 510 5 х 10
  • 2 0 2 0 0 0 0
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • 2 0 0 0 0 0 0
    ООО "ВЕС КОМПЛЕКС"
    (RA.RU.312892)
  • Quantium 510
  • 2 2 0 0 0 0 0

    Стоимость поверки Колонки топливораздаточные (1КЭД "Ливенка", 2КЭД "Ливенка")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Владимирский ЦСМ
    Владимирская область
    1064 1181
    ФБУ Владимирский ЦСМ
    Владимирская область
    1311 1181
    ФБУ Вологодский ЦСМ
    Вологодская область
    1463 1181
    ФБУ Челябинский ЦСМ
    Челябинская область
    884 1181

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку колонки фотографическим способом и на титульные листы руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    реализован прямой метод непосредственной оценки объема топлива измерителем объема, проходящего через колонку, в единицах объема.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным «Quantium» модели 510

    Приказ Минпромторга России от 18 июля 2017 г. № 2321 Об утверждении Переченя измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требований к ним, в том числе показателей точности измерений

    ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    осуществляется по документам:

    МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» -первичная поверка;

    МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» и МИ 1864-88 - периодическая поверка.

    Основные средства поверки:

    - при первичной поверке: мерники 2-го разряда по ГОСТ 8.400-2013 вместимостью 5, 10, 20, 50 или 100 л с основной погрешностью не более ±0,1%;

    - при периодической поверке: мерники со специальными шкалами 2-го разряда по ГОСТ 8.400-2013 вместимостью 10, 20, 50 л с основной погрешностью не более ±0,1%.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в свидетельство о поверке.


    Изготовитель

    Фирма «Tokheim UK Ltd.», Великобритания
    Адрес: Unit 3, Baker Road, West Pitkerro Industrial Estate, Dundee DD5 3RT,
    United Kingdom
    Телефон: +(44) 1382-598-000, +(44) 1382-598-001

    Заявитель

    Общество с ограниченной ответственностью «Ваш Дом (управляющая компания)» (ООО «Ваш Дом (управляющая компания)»)
    ИНН 3661017224
    Адрес: 394019, г. Воронеж, ул. 9 января, 104

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
    Адрес: 420088, г. Казань, ул. 2-я Азинская, дом 7А
    Телефон: (843) 272-70-62
    Факс: (843) 272-00-32
    E-mail: office@vniir.org

    Принцип работы колонки основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема.

    Колонка представляет собой единую самонесущую конструкцию и состоит из следующих конструктивных элементов:

    • - блок управления и индикации;

    • - насос всасывающего/напорного типа;

    • - измеритель объема TQM-80;

    • - клапан двойного действия;

    • - заправочные шланги;

    • - заправочные пистолеты.

    Характер производства колонок - единичное, колонки: заводской № D 1726272, заводской № D 1726273, заводской № D 1741156.

    Общий вид колонки приведен на рисунке 1, места пломбирования на рисунках 2 - 3.

    Внешний вид. Колонки топливораздаточные (1КЭД

    Рисунок 1 . Общий вид колонки

    Пломбировочная проволока

    Пломба поверителя (3 шт.)

    Рисунок 2 - Пломбирование измерителя объема TQM-80

    Внешний вид. Колонки топливораздаточные (1КЭД

    Рисунок 3 - Пломбирование блока управления

    Пломбировочная проволока

    Пломба поверителя (1шт)

    Программное обеспечение отсутствует.


    Комплект поставки колонок приведен в таблице 2.

    Таблица 2

    Наименование

    Количество

    Колонка топливораздаточная «Quantium» модели 510 (зав. №№ D 1726272, D 1726273, D 1741156)

    3 шт.

    Руководство по эксплуатации

    3 экз.


    Основные метрологические и технические характеристики приведены в таблице 1.

    Таблица 1

    Наименование характеристики

    Значение характеристики

    Номинальный расход топлива через один рукав колонки, л/мин

    40

    Минимальная производительность, л/мин

    2

    Минимальная доза выдачи топлива, л

    2

    Количество видов отпускаемого топлива

    3

    Количество рукавов

    6

    Тип гидравлики

    Напорная/всасывающая

    Длина раздаточного рукава, м, не менее

    3

    Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, %

    ±0,25

    Пределы допускаемой относительной погрешности при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, %

    ±0,5

    Пределы допускаемой относительной погрешности колонки настроенной на отпуск доз по средней температуре топлива в сезон при фактической температуре топлива, отличной от средней температуры топлива в сезон:

    • - не более чем на 5 °С, %

    • - более чем на 5 °С, %

    ±0,25

    ±0,30

    Номинальное напряжение питания от сети переменного тока, В

    ООЛ + 10%    {\ + 10%

    380 -15% ; 220 -15%

    Номинальная частота сети переменного тока, Гц

    50±1

    Номинальная сила тока, А

    1,88

    Номинальная мощность двигателя, кВт

    0,75

    Габаритные размеры (ДхШхВ), мм, не более

    1544x520x1784

    Масса, кг, не более

    550

    Средний срок службы, лет

    12

    Средняя наработка на отказ, ч

    12000

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от -40 до +50

    от 30 до 100

    Температура выдаваемого топлива, °С:

    • - для бензина

    • - для дизельного топлива

    от -40 до +35

    от -40 до +50

    Маркировка взрывозащиты

    II Gb IIA T3 X
