Принцип действия установок состоит в следующем: жидкость AdBlue (далее -жидкость) при помощи насоса (не входит в состав установки), через фильтр и приемный клапан подается в двухпоршневой измеритель объема, из которого через раздаточный шланг с раздаточным краном в бак транспортного средства. В установках реализован прямой метод измерения объема жидкости, проходящего через измеритель объема жидкости. Вращение вала измерителя объема преобразуется магнито-электронным датчиком (на основе эффекта Холла) в электрические импульсы, поступающие в электронно-вычислительное устройство установок, на цифровом табло дисплея, которого отображается количество, цена за литр и стоимость отпущенной жидкости.

Установка нулевых показаний разового учета выданного объёма жидкости производится автоматически при снятии раздаточного крана со шлангом с установок или при задании дозы.

Задание дозы жидкости и включение установок производит оператор непосредственно на установке или с дистанционного пульта находящегося в помещении оператора.

Основными элементами установок являются:

• - двухпоршневой измеритель объема типа TQM-AdB (TM80-AdB) с датчиком импульсов, производства фирмы «Tokheim UK Ltd.», Великобритания;

• - электронно-вычислительное устройство WWC (с процессором ARM) или TQC (с процессором Sitara), производства фирмы «Tokheim UK Ltd.», Великобритания, выполняют одинаковые вычислительные и управляющие функции;

• - дисплей;

• - клапан снижения расхода (клапан двойного действия);

• - фильтр тонкой очистки 90 мкм;

• - раздаточный шланг с раздаточным краном, длиной не менее 4 м.

Опционально установки могут быть оснащены: банковским терминалом для работы с банковскими карточками, устройством для предварительного набора количества продукта или его стоимости, двухсторонними ЖК дисплеями для вывода видеоинформации.

Установки выпускаются односторонние или двухсторонние, с одним раздаточным шлангом на каждую сторону.

Установки являются автономными законченными самостоятельными изделиями.

Для устойчивой работы при отрицательных температурах окружающего воздуха установки комплектуются или баком для воды с электронагревателем, насосом, радиатором, вентилятором и тремя термостатами или двумя электронагревателями с одним термостатом и вентилятором - для обогрева электронно-вычислительного устройства, стойки раздаточного рукава с раздаточным краном, гидромодуля и трубопроводов.

Установки безопасны для окружающей среды.

Пример обозначения установок Quantium 500 Т AdBlue при заказе.

Quantium 500 Т AdB - Х

Количество раздаточных кранов (1 или 2) Тип

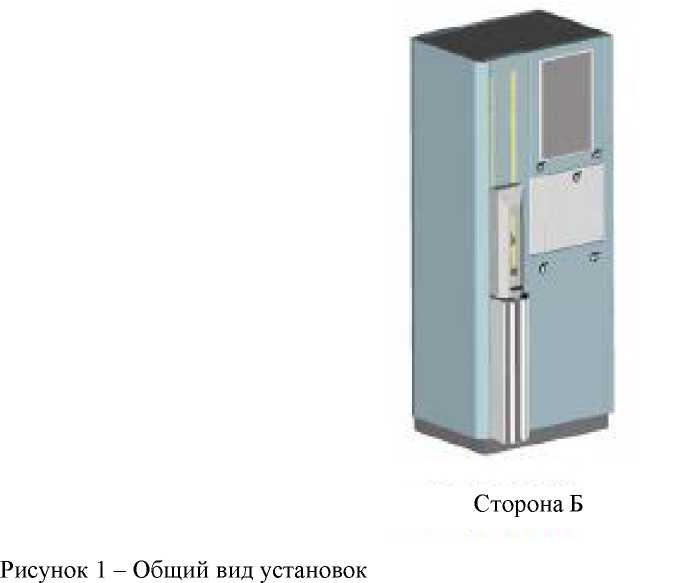

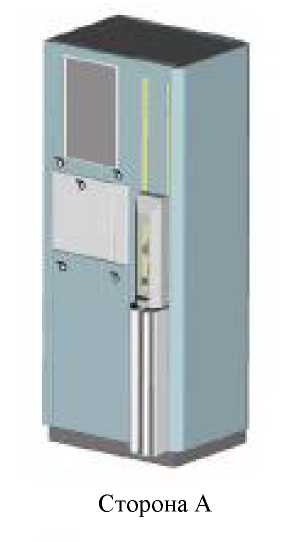

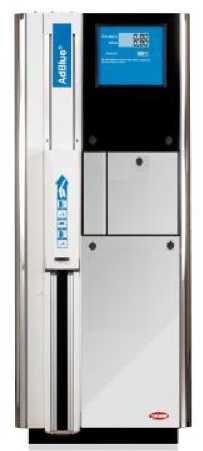

Общий вид установок представлен на рисунке 1.

Сторона А

В установках предусмотрено опломбирование с нанесенным знаком поверки: корпуса измерителя объема TQM-AdB, датчика импульсов, узла калибровки и порта измерителя объема платы, скобы и кабельной крышки электронно-вычислительных устройств TQC и WWC, как показано на рисунках 2 - 5.

Пломба датчика импульсов

Пломба порта измерителя объема

Пломба корпуса измерителя объема

Пломба узла калибровки

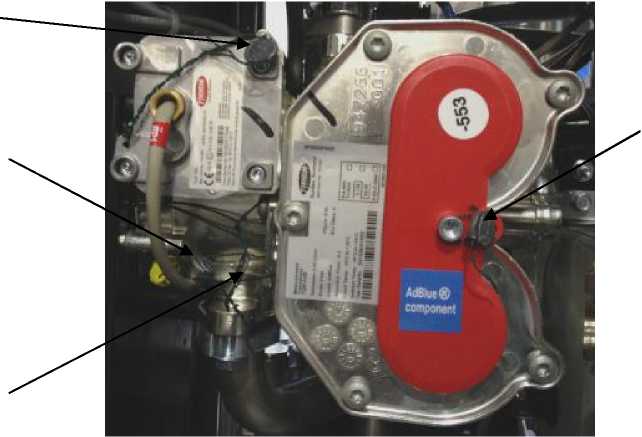

Рисунок 2 - Пломбирование измерителя объема TQM-AdB

Пломбирование соединения кабеля датчика импульсов к плате электронновычислительного устройства TQC, предотвращает несанкционированный доступ к электронновычислительному устройству TQC. Пломбирование платы электронно-вычислительного устройства TQC показано на рисунке 3

ГН|П I/

Пломба

соединения кабеля датчика импульсов

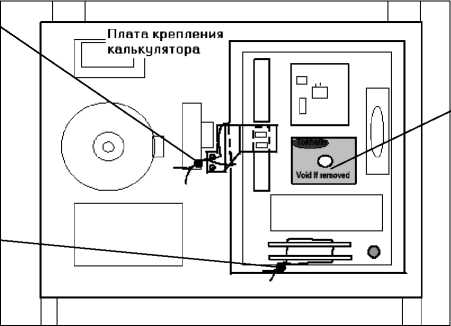

Рисунок 3 - Пломбирование платы электронно-вычислительного устройства TQC

Пломба разъема электромеханического счетчика суммарного учета

эащитного кожуха платы

WWC

* - саморазрушающаяся наклейка с надписью «Недействительно, если нарушено»

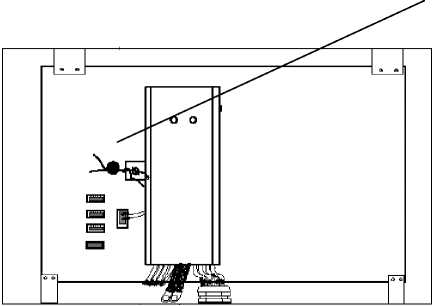

Рисунок 4 - Пломбирование платы электронно-вычислительного устройства WWC

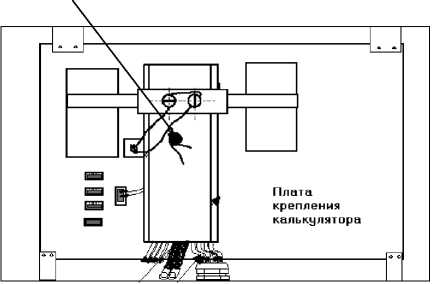

Рисунок 5 - Пломбирование скобы и кабельной крышки электронно-вычислительного устройства WWC
