Номер по Госреестру СИ: 72435-18
72435-18 Измерители температуры многозонные
(Prothermo)
Назначение средства измерений:
Измерители температуры многозонные Prothermo (далее по тексту - измерители или Prothermo) предназначены для измерений точечной температуры на разных уровнях и расчета средней температуры химически неагрессивных к материалу защитной арматуры погружаемого зонда жидких и газообразных сред в резервуарах. Исполнение NMT539 также предназначено для измерения уровня подтоварной воды - границы раздела жидких сред типа во-да/нефтепродукт и других двухслойных жидкостей.
Аналитический паспорт типа средства измерений
72435-18 — Измерители температуры многозонные
Prothermo
Фирма "Endress+Hauser Yamanashi Co., Ltd."
ЯПОНИЯ
МПИ: 5 лет
Действует
12
организаций8
владельцев2
версий117
Всего поверок
по агрегатам с 2010 года
13
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
12
Организаций-поверителей
эффективное число: 4.4
8
Владельцев СИ
эффективное число: 1.9
88
Экземпляров СИ
по агрегатам владельцев / организаций
22.2%
Периодические поверки
первичные: 62.4%
0%
Непригодность
0 извещений
75.2%
Поверки юрлиц
доля в общем объёме
5 989 ₽
Средневзвешенная цена
медиана: 7 770 ₽
100%
Покрытие ценами
расчётный известный объём: 326 945 ₽
2 022,0 лет
Средний возраст парка
взвешено по годовому объёму
1 825 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 264
Концентрация поверителей
HHI; доля топ-5: 82.9%
5 129
Концентрация владельцев
HHI; доля топ-5: 94.3%
16
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
2
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 117 поверок; пик пришёлся на 2021 год (38).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 10.3%.
- Рынок представлен 12 организациями; концентрация умеренная (HHI 2264), доля топ-5 — 82.9%.
- В базе найдено 8 владельцев и 88 экземпляров СИ; доля пяти крупнейших владельцев — 94.3%.
- Средневзвешенная цена поверки — 5 989 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 326 945 руб.
- Наблюдаемый средний интервал между поверками — около 1 825 дней; средний возраст парка по агрегатам организаций — 2 022,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 38
Долгосрочный CAGR: 10.3%
Активных версий: 1
Ценовой диапазон: 5 435–7 770 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 62 | 62 | 1,00 |
| АО "Томскнефть" ВНК | Юридические лица | 7 | 7 | 1,00 |
| САРАТОВСКИЙ НПЗ ПАО | Юридические лица | 6 | 6 | 1,00 |
| Общество с ограниченной ответственностью "Новороссийский мазутный терминал" | Юридические лица | 5 | 5 | 1,00 |
| АО "КНПЗ" | Юридические лица | 3 | 3 | 1,00 |
| ООО "НИПИ НГ "Петон" | Юридические лица | 2 | 2 | 1,00 |
| ЛУКОЙЛ-АЭРО-ВОСТОК ООО | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| fd1f0ddc-0a26-f76b-c627-77a4af397657 | 72435-18 | 2022-10-28 | — | актуальная |
| d7655b64-9793-e8d4-07ff-a52fc1a78b04 | 72435-18 | 2020-05-07 | 2022-10-28 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

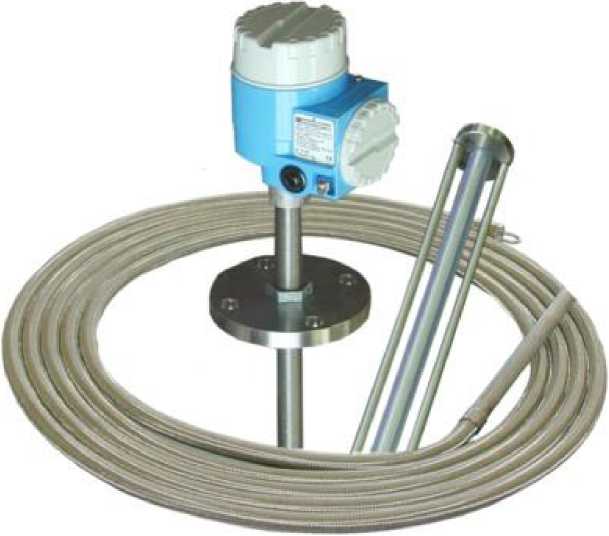

Внешний вид.
Измерители температуры многозонные
Рисунок № 1

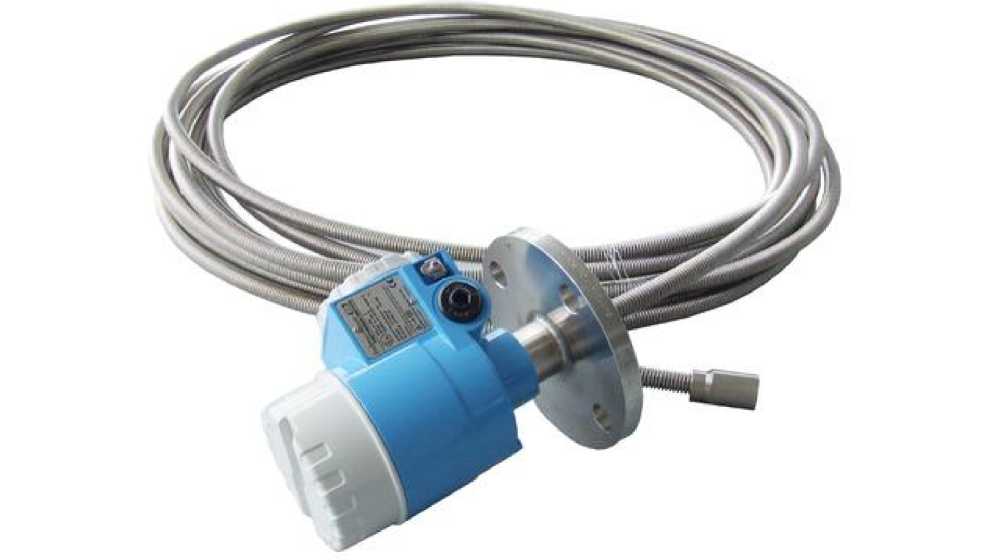

Внешний вид.
Измерители температуры многозонные
Рисунок № 2
Общие сведения
Дата публикации - 28.10.2022
Срок свидетельства - 13.09.2028
Номер записи - 168640
ID в реестре СИ - 491185
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнения NMT539, NMT539-B311D2G2AY, NMT539, NMT539-B311D2L3AY, NMT539-B311D2H4AY, NMT539-B311D9L4AY, NMT539-B311B2E1AG, Prothermo, NMT539-B110D2K5AY, NMT539-B311D2L4AY, Prothermo, мод. NMT539, NMT539-B110D2E1AY, NMT539-B311B2G3AG, NMT539-B311D2E4AC, NMT539-B311D2M2AY, Prothermo NMT539
Производитель
Изготовитель - Фирма "Endress+Hauser Yamanashi Co., Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 117
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 42
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1941 от 2018.09.13 Об утверждении типов средств измерений
№2701 от 2022.10.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
Наличие аналогов СИ: Измерители температуры многозонные (Prothermo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Endress+Hauser Yamanashi Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62157-15 03.11.2021 |
Системы измерительные для резервуаров, Tank Gauging Фирма "Endress+Hauser Yamanashi Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
2 года |
|
72435-18 13.09.2028 |
Измерители температуры многозонные, Prothermo Фирма "Endress+Hauser Yamanashi Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
5 лет |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Кто поверяет Измерители температуры многозонные (Prothermo)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 19 | 18 | 0 | 0 | 14 | 14 | 0 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 48 | 48 | 0 | 0 | 48 | 48 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 7 | 7 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 7 | 3 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Измерители температуры многозонные (Prothermo)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4016 | |
|
ФБУ Самарский ЦСМ Самарская область |
28036 | |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7770 |
Программное обеспечение
Программное обеспечение (ПО) измерителей состоит из двух частей: Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware). Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения отображается на дисплее преобразователя при вызове соответствующего меню. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики уровнемера.
Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NMT53x |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.YY.ZZ |
В соответствии с Р 50.2.077-2014 программное обеспечение защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «высокий».
Для максимально быстрого конфигурирования измерителей температуры многозонных Prothermo используется сервисное программное обеспечение DeviceCare.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям температуры многозонным Prothermo
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний
Техническая документация фирмы «Endress+Hauser Yamanashi Co., Ltd.», Япония
Поверка
Поверкаосуществляется по документу МП 207.1-088-2017 «Измерители температуры многозонные Prothermo. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.09.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10/8.15(М) (Регистрационный № 19736-11);
Термометры электронные ExT-01 (Регистрационный № 44307-10);
Термостаты переливные прецизионные переливного типа ТПП-1 (Регистрационный № 33744-07);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08);
Плотномеры портативные DM-230.1 А и DM-230.2A (Регистрационный № 51123-12); Рулетка измерительная металлическая 2-го класса по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Изготовитель
Фирма «Endress+Hauser Yamanashi Co., Ltd.», ЯпонияАдрес: 862-1 Mitsukunugi Sakaigawa-cho Fuefuki-shi Yamanashi, 406-0846 Japan
Тел.: +81 55 266 4964, факс: +81 55 266 4969
Заявитель
Общество с ограниченной ответственностью «Эндресс+Хаузер»
(ООО «Эндресс+Хаузер»)
ИНН 7718245754
Адрес: 117105, г. Москва, Варшавское шоссе, д. 35, стр. 1
Тел.: +7 (495) 783-28-50, факс: +7 (495) 783-28-55
E-mail: info@ru.endress.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип измерения температуры измерителя основан на явлении изменения электрического сопротивления платинового чувствительного элемента (ЧЭ) при изменении его температуры. Принцип измерения уровня основан на изменении емкости конденсатора при изменении уровня подтоварной воды. Зонд Prothermo и стенка резервуара образуют электрический конденсатор. При изменении уровня подтоварной воды емкость цепи, состоящей из стенок резервуара и зонда, изменяется. Сигнал от датчиков (температуры и уровня подтоварной воды) поступает на измерительный преобразователь, который преобразует его в цифровой сигнал HART-протокола для последующей передачи по 2-х проводной искробезопасной цепи на верхний уровень системы управления или отображения информации. Расчет средней температуры проводится на основе данных ЧЭ с учетом данных об уровне жидкости, поступающих на вход Prothermo.
Измеритель состоит из гибкого зонда в металлической защитной оболочке, внутри которого расположены на заданном расстоянии друг от друга от 2-х до 6-ти (исполнение NMT532) или от 2-х до 16-ти (исполнение NMT539) ЧЭ с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009/МЭК 60751, и измерительного преобразователя в защитном цилиндрическом корпусе. В нижней части зонда NMT539 может находиться емкостной датчик уровня для измерения уровня границы раздела жидких сред. Монтаж прибора осуществляется на монтажном патрубке на крыше резервуара. Внутри резервуара зонд может крепиться к днищу или иметь в нижней части утяжелитель, или не иметь никаких дополнительных приспособлений. Монтаж NMT539 на резервуаре осуществляется при помощи регулируемого по высоте соединения.
Настройка Prothermo может осуществляется c использованием персонального компьютера с соответствующим программным обеспечением через интерфейс цифровой коммуникации FXA с использованием сервисного программного обеспечения DeviceCare или FieldCare, с дисплея полевого преобразователя Tank Side Monitor NRF590 и NRF81 или уровнемера буйкового Proservo NMS5 / NMS7 / NMS8x и уровнемера микроволнового Micropilot NMR8x.
Prothermo могут применяться совместно с уровнемерами Proservo NMS5 / NMS7 / NMS8x и MicropilotNMR8x и/или вторичным полевыми преобразователями Tank Side Monitor NRF590 и NRF81 (далее преобразователи) или другими типами для использования в системах коммерческого учета, хранения и перекачки нефтепродуктов на предприятиях нефтяной, нефтеперерабатывающей, химической, нефтехимической, пищевой и др. отраслей промышленности.
Исполнения измерителей во взрывозащищенном исполнении по ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 с маркировкой взрывозащиты 1 Ex ia ПВ T6...T2 Gb X и Ga/Gb Ex ia IIB T6...T2 X могут применяться во взрывоопасных зонах помещений и наружных установок согласно требованиям главы 7.3 ПУЭ, ГОСТ Р 51330.13-99 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Фотографии общего вида измерителей приведены на рисунках 1, 2.
Рисунок 1 - Исполнение NMT532
Рисунок 2 - Исполнение NMT539
Для защиты программного обеспечения от несанкционированного доступа опционально может быть использован ключ защиты от записи. Для внесения изменений в настройки прибора требуется установить ключ в специальный слот на плате прибора.
Комплектность измерителей представлена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Измеритель температуры многозонный |
Prothermo NMT53x |
1 шт . |
в соответствии с заказом |
|
Вспомогательные принадлежности: 52017174 - Кольцо уплотнительное для клеммного блока 017803-0043 - Кольцо уплотнительное для блока электроники 017803-0044 - Прокладка для клеммного блока 52017175 - Крышка с присоединением к корпусу 017802-0008 - Крышка на клеммный блок, алюминевая 58020200 - Плата - фильтр ЭМ помех в сборе 71130913 - Модуль входа для NMT539 71130915 - Симулятор NMT539 |
в соответствии с заказом | ||
|
Компакт-диск с сервисной программой DeviceCare |
- |
1 экз. |
- |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
на партию, при поставке в один адрес |
|
Паспорт |
- |
1 экз. |
- |
|
Методика поверки |
МП 207.1-088-2017 |
1 экз. |
на партию, при поставке в один адрес |
