Номер по Госреестру СИ: 72118-18
72118-18 Прибор для измерения теплопроводности
(LaserComp´s FOX 600)
Назначение средства измерений:
Прибор для измерения теплопроводности LaserComp's FOX 600 (далее - прибор) предназначен для измерений теплопроводности образцов конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397624
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Штрих-СЛИМ, нет модификации,
Производитель
Изготовитель - Фирма "LaserComp, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1649 от 2018.08.03 Об утверждении типов средств измерений
Наличие аналогов СИ: Прибор для измерения теплопроводности (LaserComp´s FOX 600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LaserComp, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66104-16 |
Измеритель теплопроводности, FOX 200 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
71765-18 |
Прибор для измерения теплопроводности, LaserComp´s FOX 600 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72115-18 |
Прибор для измерения теплопроводности, LaserComp´s FOX 600 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72117-18 |
Прибор для измерения теплопроводности, LaserComp´s FOX 600 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72118-18 |
Прибор для измерения теплопроводности, LaserComp´s FOX 600 Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Прибор для измерения теплопроводности (LaserComp´s FOX 600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Прибор для измерения теплопроводности (LaserComp´s FOX 600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.
Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура)
Автономное ПО предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран наименования и версии ПО.
Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
WinTherm32 |
|
Номер версии (идентификационный номер) автономного (внешнего) ПО |
не ниже 3.31.47 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к прибору для измерения теплопроводности LaserComp's FOX 600ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП-2413-0052-2018 «ГСИ. Прибор для измерения теплопроводности LaserComp's FOX 600», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 мая 2018 г.
Основные средства поверки:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,02 до 0,2 Вт/(м^К), границы относительной погрешности ±2 %.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «LaserComp, 1пс», США
Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Телефон: (781) 233-1717, факс: (781) 941-2484
Web-сайт: www.lasercomp.com
E-mail: lcomp@lasercompinc.com
Заявитель
Общество с ограниченной ответственностью «РОКВУЛ-ВОЛГА»(ООО «РОКВУЛ-ВОЛГА»), ИНН 1646021825
Адрес: 423600, Республика Татарстан, Елабужский муниципальный район, муниципальное образование город Елабуга, территория особой экономической зоны Алабуга», улица Ш-2, строение 10/3
Телефон: (85557) 7-68-30, факс: (85557) 7-68-31
Web-сайт: www.rockwool.ru
E-mail: Recepti on_1@rockwool. ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия прибора основан на создании стационарного теплового потока, проходящего через плоский образец определенной толщины перпендикулярно к его лицевым граням, измерении толщины образца, плотности теплового потока и температуры противоположных лицевых граней.
Прибор состоит из камеры и основания с дисплеем и модулем клавиатуры.
Образец помещают между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрированно по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Прибор работает отдельно или вместе с IBM-совместимым персональным компьютером. Программное обеспечение, работающее под ОС Microsoft Windows, обеспечивает взаимодействие прибора с персональным компьютером.
Общий вид прибора представлен на рисунке 1.
Пломбирование прибора не предусмотрено.

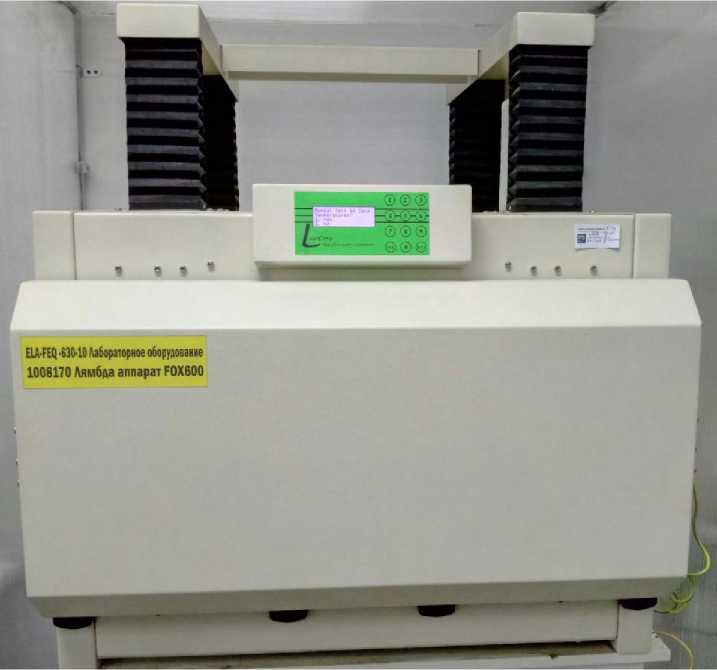

Рисунок 1 - Общий вид прибора для измерения теплопроводности LaserComp's FOX 600
Таблица 4 - Комплектность прибора для измерения теплопроводности LaserComp's FOX 600
|
Наименование |
Обозначение |
Количество, шт. |
|
Прибор |
LaserComp's FOX 600 |
1 |
|
Кабель питания |
1 | |
|
Кабель коммуникационный |
1 | |
|
Шланг для воды |
1 | |
|
Шланг для газа |
1 | |
|
Руководство по эксплуатации |
1 | |
|
ПО WinTherm 32 |
1 | |
|
Методика поверки |
МП-2413-0052-2018 |
1 |
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений теплопроводности, Вт/(м^К) (при температуре +10 °С) |
от 0,02 до 0,2 |
|
Пределы допускаемой относительной погрешности измерений теплопроводности, % |
±5 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В; частота, Гц |
230 (115); 50 (60) |
|
Потребляемая мощность, В •А, не более |
1200 |
|
Размеры образцов, мм: высота |
не более 203 |
|
ширина |
от 300 до 610 |
|
длина |
от 300 до 610 |
|
Г абаритные размеры, (высота, ширина, длина), мм, не более |
840, 820, 830 |
|
Масса, кг, не более |
110 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от +15 до +25 |
|
атмосферное давление, кПа |
от 84 до 106 |
|
относительная влажность воздуха, % |
не более 80 |
|
Средний срок службы прибора, лет |
8 |
|
Средняя наработка на отказ, ч |
8000 |
