Сведения о средстве измерений: 71765-18 Прибор для измерения теплопроводности

Номер по Госреестру СИ: 71765-18
71765-18 Прибор для измерения теплопроводности
(LaserComp´s FOX 600)

Назначение средства измерений:
Прибор для измерения теплопроводности LaserComp's FOX 600 (далее - прибор) предназначен для измерений теплопроводности образцов конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.

сертификация программного обеспечения

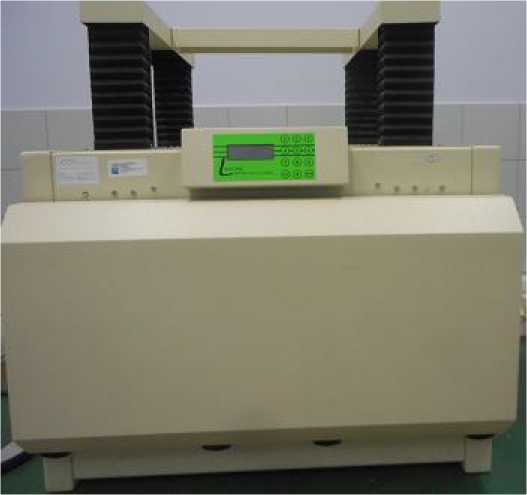

Внешний вид. Прибор для измерения теплопроводности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397284
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации,

Производитель

Изготовитель - Фирма "LaserComp, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1438 от 2018.07.09 Об утверждении типов средств измерений

Наличие аналогов СИ: Прибор для измерения теплопроводности (LaserComp´s FOX 600)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "LaserComp, Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
66104-16

Измеритель теплопроводности, FOX 200
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
71765-18

Прибор для измерения теплопроводности, LaserComp´s FOX 600
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72115-18

Прибор для измерения теплопроводности, LaserComp´s FOX 600
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72117-18

Прибор для измерения теплопроводности, LaserComp´s FOX 600
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72118-18

Прибор для измерения теплопроводности, LaserComp´s FOX 600
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
47689-11

Прибор для измерения теплопроводности, LaserComp's FOX 200
Фирма "LaserComp, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Прибор для измерения теплопроводности (LaserComp´s FOX 600)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • нет модификации
  • 6 1 0 5 0 5 0 5

    Стоимость поверки Прибор для измерения теплопроводности (LaserComp´s FOX 600)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.

    Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура)

    Автономное ПО предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран наименования и версии ПО.

    Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.

    Уровень защиты встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    WinTherm32

    Номер версии (идентификационный номер) автономного (внешнего) ПО

    не ниже 2.30.16


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы прибора.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к прибору для измерения теплопроводности LaserComp's FOX 600

    ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    осуществляется по документу МП-2413-0050-2018 «Прибор для измерения теплопроводности

    LaserComp's FOX 600», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 февраля 2018 г.

    Основные средства поверки:

    - рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,02 до 0,2 Вт/(м^К), границы относительной погрешности ±2 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Фирма «LaserComp, 1пс», США
    Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
    Телефон: (781) 233-1717, факс: (781) 941-2484
    Web-сайт: www.lasercomp.com
    E-mail: lcomp@lasercompinc.com

    Заявитель

    ООО «РОКВУЛ-СЕВЕР»
    ИНН 4704052309
    Адрес: 188800, Ленинградская область, г. Выборг, Промышленная улица, дом 3, корп. 5
    Телефон: (812) 449-82-49, факс: (812) 431-99-44
    E-mail: Reception_1@rockwool.ru
    Web-сайт: www.rockwool.ru

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    Е-mail: info@vniim.ru

    Принцип действия прибора основан на создании стационарного теплового потока, проходящего через плоский образец определенной толщины перпендикулярно к его лицевым граням, измерении толщины образца, плотности теплового потока и температуры противоположных лицевых граней.

    Прибор состоит из камеры и основания с дисплеем и модулем клавиатуры.

    Образец помещают между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрированно по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.

    Прибор работает отдельно или вместе с IBM-совместимым персональным компьютером. Программное обеспечение, работающее под ОС Microsoft Windows, обеспечивает взаимодействие прибора с персональным компьютером.

    Общий вид прибора представлен на рисунке 1.

    Пломбирование прибора не предусмотрено.

    Внешний вид. Прибор для измерения теплопроводности (LaserComp´s FOX 600), http://oei-analitika.ru

    Рисунок 1 - Общий вид прибора для измерения теплопроводности LaserComp's FOX 600


    Таблица 4 - Комплектность прибора для измерения теплопроводности LaserComp's FOX 600

    Наименование

    Обозначение

    Количество, шт.

    Прибор

    LaserComp's FOX 600

    1

    Кабель питания

    1

    Кабель коммуникационный

    1

    Шланг для воды

    1

    Шланг для газа

    1

    Руководство по эксплуатации

    1

    ПО WinTherm 32

    1

    Методика поверки

    МП-2413-0050-2018

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений теплопроводности, Вт/(м^К) (при температуре +10 °С)

    от 0,02 до 0,2

    Пределы допускаемой относительной погрешности измерений теплопроводности, %

    ±5

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания переменного тока, В; частота, Гц

    230 (115); 50 (60)

    Потребляемая мощность, В • А, не более

    1200

    Размеры образцов, мм: высота

    не более 203

    ширина

    от 300 до 610

    длина

    от 300 до 610

    Г абаритные размеры, (высота, ширина, длина), мм, не более

    840, 820, 830

    Масса, кг, не более

    110

    Условия эксплуатации: температура окружающего воздуха, °С

    от +15 до +25

    атмосферное давление, кПа

    от 84 до 106

    относительная влажность воздуха, %

    не более 80

    Средний срок службы прибора, лет

    8
