Номер по Госреестру СИ: 71878-18
71878-18 Счетчики газа диафрагменные
(СГД 4)
Назначение средства измерений:
Счетчики газа диафрагменные СГД 4 (далее счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых целях.
Внешний вид.
Счетчики газа диафрагменные

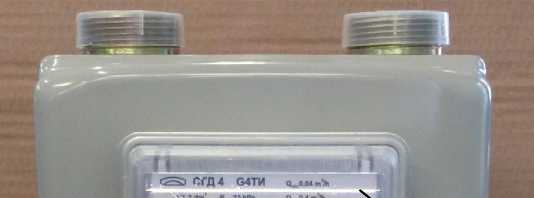

Рисунок № 1
Внешний вид.
Счетчики газа диафрагменные

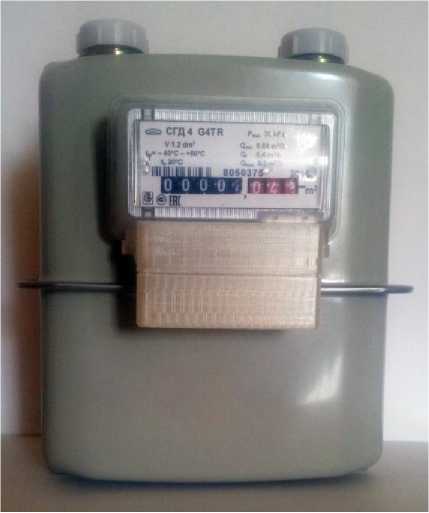

Рисунок № 2
Внешний вид.
Счетчики газа диафрагменные
Рисунок № 3
Внешний вид.
Счетчики газа диафрагменные

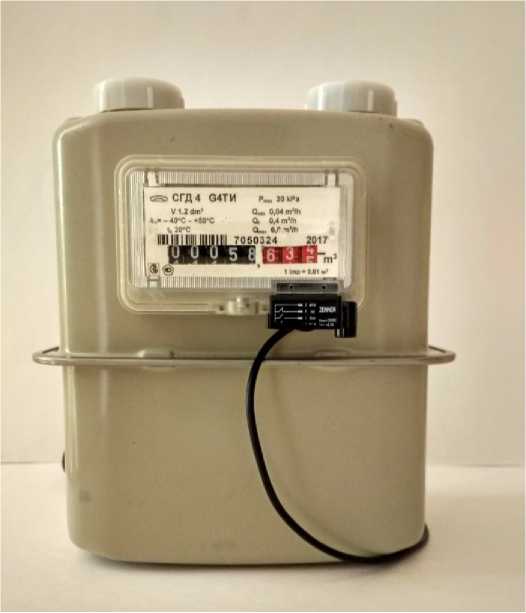

Рисунок № 4
Внешний вид.
Счетчики газа диафрагменные

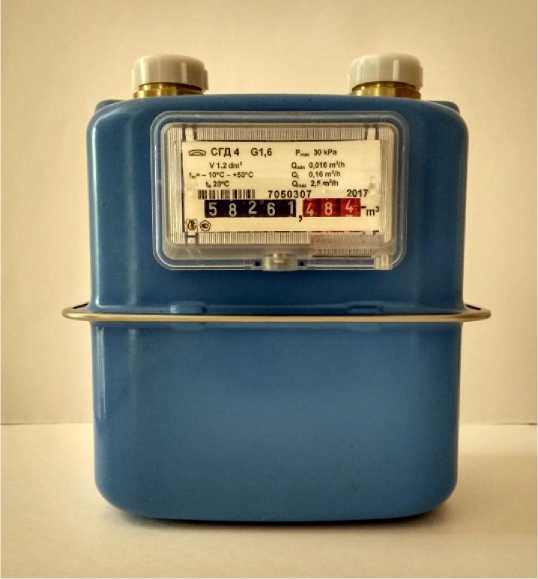

Рисунок № 5
Внешний вид.
Счетчики газа диафрагменные
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на лицевой панели счетчика методом печати, а также на первом листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным СГД 4
ТУ BY 100185185.229-2013 Счетчики газа диафрагменные СГД 4. Технические условия.
Поверка
Поверкаосуществляется по документу МРБ МП.1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-3Т, СГД 4. Методика поверки» с извещением об изменении № 2, утвержденному БелГИМ 19.06.2018 г.
Основные средства поверки:
-
- поверочный комплекс счетчика газа, диапазон измерения расхода воздуха от 0,002 QH0M д0 Qмакс, погрешность измерения: от Qмин до 0,Щном - ±1 %, св. 0,Щ№м до Qмакс - ±0,5 %;
-
- стенд для проверки прочности и герметичности (создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счетчика не менее, чем в 1,5 раза превышающее наибольшее избыточное давление));
-
- психрометр, диапазон измерения относительной влажности от 10 до 100 %, цена деления 0,5%;
-
- секундомер-таймер, пределы допускаемого значения погрешности измерения интервалов времени при (20±5) °С равны ±(1540 -6Г + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на пломбы, в соответствии с рисунком 2, в паспорт в виде оттиска поверительного клейма.
Изготовитель
Открытое акционерное общество «Минский механический завод имени С.И. Вавилова -управляющая компания холдинга «БелОМО», Республика Беларусь
Адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 23
Тел.: (+375 17) 267-13-82, факс: (+375 17) 267-31-63
E-mail: belomo@belomo.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс:+7 (495) 4375577, +7 (495) 4375666
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.
Структура полного обозначения счетчиков газа в зависимости от исполнения:
Расстояние между осями штуцеров, циклический объем и резьба на присоединительных патрубках;
Направление потока газа;
Номинальный расход;
Наличие устройства компенсации;
Наличие дополнительного устройст
По расстоянию между осями штуцеров, циклическому объему и резьбы на присоединительных патрубках:
-
1 - расстояние между осями штуцеров 110 мм, циклический объем 1,2 дм3/об, резьба
на присоединительных патрубках G1;
-
2 - расстояние между осями штуцеров 150 мм, циклический объем 2 дм3/об, резьба на
присоединительных патрубках G11/4;
-
3 - расстояние между осями штуцеров 110 мм, циклический объем 1,2 дм3/об, резьба
на присоединительных патрубках G11/4;
По направлению потока газа:
-
1 - направление потока газа левое;
-
2 - направление потока газа правое;
По номинальному расходу, м3/час:
1,6 - номинальный расход типоразмера G1,6;
2,5 - номинальный расход типоразмера G2,5;
-
4 - номинальный расход типоразмера G4;
6 - номинальный расход типоразмера G6;
U - универсальный.
По наличию устройства компенсации, которое производит коррекцию показаний счетного
механизма в зависимости от температуры пропускаемого газа: СГД 4-х-х-Х х - без устройства компенсации;
СГД 4-х-х-X Т х - с устройством механического термокомпенсатора.
По наличию дополнительного устройства:
СГД 4-х-х-Х х И - с устройством импульсного выхода;
СГД 4-х-х-Х х R - с каналом беспроводной передачи данных.
Счетчики исполнений СГД 4-х-х-Х х И, СГД 4-х-х-Х х R могут быть встроены в единую систему автоматизированного сбора и обработки информации.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать ГОСТ Р 52931, группе исполнения:
-
- С3 при температуре от минус 10 °С до плюс 50 °С для типоразмеров G1,6, G2,5;
-
- С4 при температуре от минус 40 °С до плюс 50 °С для типоразмеров G4, G6.
Степень защиты счетчиков исполнений СГД 4-x-x-XR, СГД 4-x-x-XTR от проникновения воды и пыли IP30 по ГОСТ 14254.
Счетчики стойкие к термическому воздействию окружающей среды с температурой 650 °С. Наибольшее избыточное рабочее давление счетчиков: исполнение СГД 4-1-..., СГД 4-3-... -30 кПа;
исполнение СГД 4-2-. 60 кПа.
Направление потока газа обозначено стрелкой на крышке счетчика.
На рисунке 1 приведен общий вид счетчиков.
а) Общий вид счетчиков газа СГД 4-х-х-Х, СГД 4-х-х-ХТ
б) Общий вид счетчиков газа СГД 4-х-х-ХИ, СГД 4-х-х-ХТИ
в) Общий вид счетчиков газа СГД 4-x-x-XR, СГД 4-x-x-XTR
Рисунок 1 - Общий вид счетчиков газа СГД 4
Место опломбирования счетчика изображено на рисунке 2.
Знак поверки
Место пломбировки ОТК

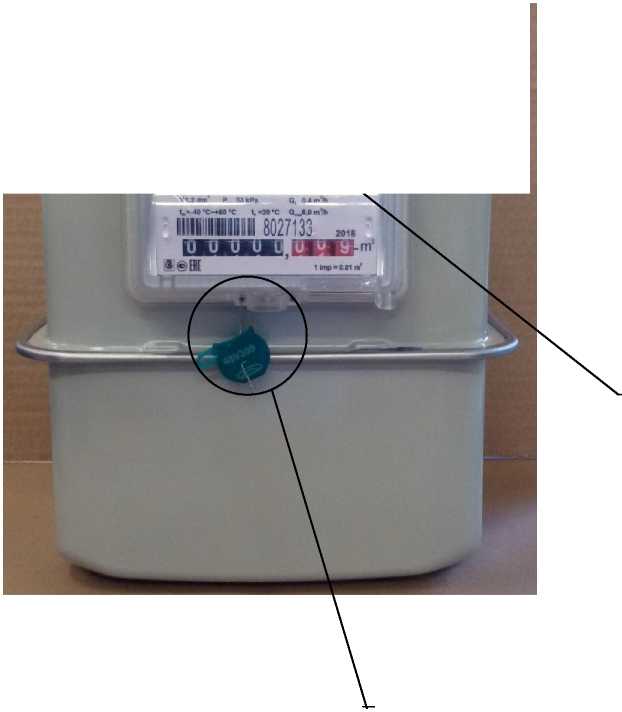

Рисунок 2 - Схема опломбирования счетчика, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Комплект поставки счетчиков приведен в таблице 3.
Таблица 3
Наименование |
Количество, шт. |
Счетчик газа диафрагменный СГД 4-х-х-Х х х |
1 |
Крышка |
2 |
Переходник (Сталь ГОСТ 380 или ГОСТ 1050) * |
2 |
Гайка (Чугун КЧ 30-6-Ф ГОСТ 1215) * |
2 |
Прокладка (Резина МБС ГОСТ 7338) * |
2 |
Упаковка |
1 |
Паспорт |
1 |
Устройство импульсного выхода ** |
1 |
Шуруп 4-2,5 x 10.016 ГОСТ 1144 ** |
1 |
Наименование |
Количество, шт. |
Методика поверки МРБ МП 1778-2008 с извещением об изменении №2*** |
1 |
* Входят в комплект счетчиков, планируемых к применению на территории Республики Беларусь и по требованию заказчика. ** Устанавливаются на счетчик или входят в комплект счетчиков СГД 4-\-\-X х И, планируемых к применению на территории Республики Беларусь и по требованию заказчика. *** Поставляется предприятиям проводящим поверку. |
Таблица 1- Метрологические характеристики
Наименование |
Типоразмер | |||||
СГД 4-1-х- / СГД 4-3-х- |
СГД 4-3-х- |
СГД 4 |
-2-х- | |||
G1,6 |
G2,5 |
G4 |
U |
G4 |
G6 | |
1 Номинальный расход (Q ном), м3/ч |
1,6 |
2,5 |
4 |
2,5 |
4 |
6 |
2 Минимальный расход (Q мин), м3/ч, |
0,016 |
0,025 |
0,04 |
0,016 |
0,04 |
0,0 |
не более |
6 | |||||
3 Максимальный расход (Q макс), м3/ч, |
2,5 |
4 |
6 |
6 |
6 |
10 |
не менее | ||||||
4 Допускаемая потеря давления на счетчике при номинальном расходе ^Ро ном), Па, не более |
80 |
125 | ||||
5 Допускаемая потеря давления на счетчике при максимальном расходе ^Рр макс), Па, не более |
200 |
250 | ||||
6 Пределы допускаемой основной относительной погрешности при нормальных условиях (20±3) °C, на расходах, %, | ||||||
от Омин до 0,1 Q ном |
±3 | |||||
свыше 0,1 оном до Омакс |
±1,5 | |||||
7. Температура измеряемого газа, °С |
от -10 до + 50 |
от -40 до + 50 | ||||
8. Порог чувствительности счетчиков, м3/ч, не более |
0,002 |
Оном. | ||||
9. Пределы допускаемой основной относительной погрешности в процессе эксплуатации на расходах, %, | ||||||
от Омин до 0,1 Q ном |
±5 | |||||
свыше 0,1 оном до Омакс |
±3 | |||||
10. Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры измеряемого газа на 1 °С от нормальной (20±3)°С, % для счетчиков: | ||||||
- без устройства компенсации |
±0,45 |
±0,45 |
±0,45 | |||
- с устройством механического | ||||||
термокомпенсатора |
±0,1 |
±0,1 | ||||
- с устройством механического термокомпенсатора, в диапазоне температур измеряемого газа от + 35°С | ||||||
до + 50 °С |
±0,45 | |||||
- с устройством механического термокомпенсатора, в диапазоне температур измеряемого газа | ||||||
от минус 40°С до +35 °С |
±0,1 |
Таблица 2 - Основные технические характеристики
Наименование |
Типоразмер | |||||
СГД 4-1-х- / СГД 4-3-х- |
СГД 4-3-х- |
СГД 4-2-х- | ||||
G1,6 |
G2,5 |
G4 |
U |
G4 |
G6 | |
1 Г абаритные размеры (длина х ширина х высота), мм, не более |
210x175x245 |
240x195x270 | ||||
2 Циклический объём счётчиков: |
1,2 дм3 /об |
2 дм3/об | ||||
3 Электрические характеристики цепи устройства импульсного выхода:
|
< 12 B < 10 мА | |||||
4 Расстояние между осями штуцеров, мм |
110 ±0,5 |
150 ± 0,5 | ||||
5 Масса, кг, не более |
2,3 |
4,1 | ||||
6 Температура окружающей среды, °С |
от -10 до + 50 |
от -40 до + 50 | ||||
7 Резьба на присоединительных патрубках, трубная по ГОСТ 6357 |
G1 / G11/4 |
G11/4 | ||||
8 Срок службы, лет |
20 |
Один импульс устройства импульсного выхода соответствует объему 0,01 м3, прошедшего через счетчик газа, что соответствует одному обороту цифрового диска младшего разряда.
Технические характеристики модуля бесконтактной передачи данных и сервисные программы - согласно ТУ производителя.
Счетчик прочный и герметичный при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.
Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 20 Н.м и крутящего момента 80 Н.м. для счетчиков с резьбой на патрубках G1 и изгибающего момента 110 Н.м и крутящего момента 140 Н.м для счетчиков с резьбой на патрубках G11/4.
