Номер по Госреестру СИ: 68146-17
68146-17 Счетчики газа ультразвуковые
(ВЕГА)
Назначение средства измерений:
Счетчики газа ультразвуковые ВЕГА (далее счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых целях.

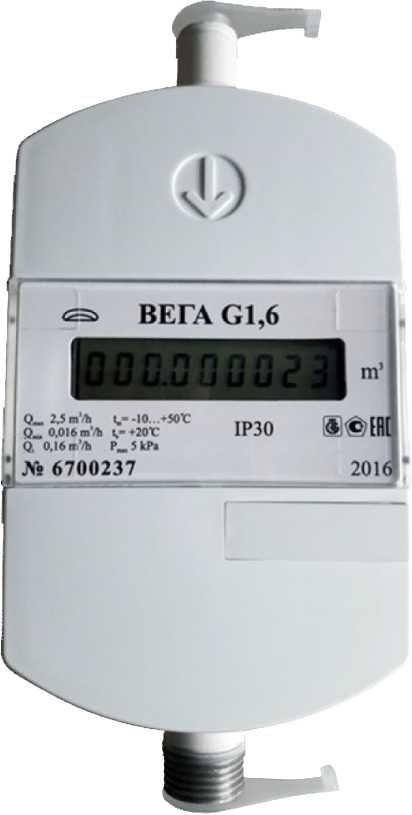

Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 3
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 4
Внешний вид.
Счетчики газа ультразвуковые
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
