Номер по Госреестру СИ: 71841-18
71841-18 Преобразователи давления
(АМР-4753)
Назначение средства измерений:
Преобразователи давления АМР-4753 (далее - преобразователи) предназначены для преобразования значений измеряемого давления в жидкостях и газах с высокими температурами в унифицированный электрический выходной сигнал постоянного тока.
Внешний вид.
Преобразователи давления
Рисунок № 1
Внешний вид.
Преобразователи давления
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления АМР-4753
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
ТУ 4212 - 001-58637802-2017 «Преобразователи давления АМР-4753»
Поверка
Поверкаосуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Манометры цифровые ДМ5002М, ДМ5002Вн. Регистрационный номер в Федеральном информационном фонде № 49867-12.
Манометры цифровые МО-05. Регистрационный номер в Федеральном
информационном фонде № 54409-13.
Микроманометры МКВ-250-0,02. Регистрационный номер в Федеральном
информационном фонде № 968-74.
Микроманометры ММ-250. Регистрационный номер в Федеральном информационном фонде № 1182-58.
Вольтметры универсальные В7-77. Регистрационный номер в Федеральном информационном фонде № 24227-03.
Магазины сопротивления Р4831. Регистрационный номер в Федеральном информационном фонде № 6332-77.
Амперметры и вольтметры цифровые 3010. Регистрационный номер в Федеральном информационном фонде № 27219-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде наклейки, наносится на преобразователь в соответствии с рисунком 2 и на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ЮМО-РТ» (ООО «ЮМО-РТ») ИНН 1650091575
Адрес: 423812, Республика Татарстан, г. Набережные Челны, Пр-кт Московский, д.91, 1 этаж, офис 16
Телефон (факс): (8552) 51-37-63
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Телефон (факс): (843) 291-08-33
Е-mail: isp13@tatcsm.ru
В преобразователях реализован тензорезистивный принцип измерений, который основан на действии моста Уитстона: четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, к разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый выходной сигнал 4-20 мА.
Защита от несанкционированного вмешательства обеспечивается путем наклеивания знака поверки предотвращающей вскрытие корпуса преобразователя.
Общий вид преобразователя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

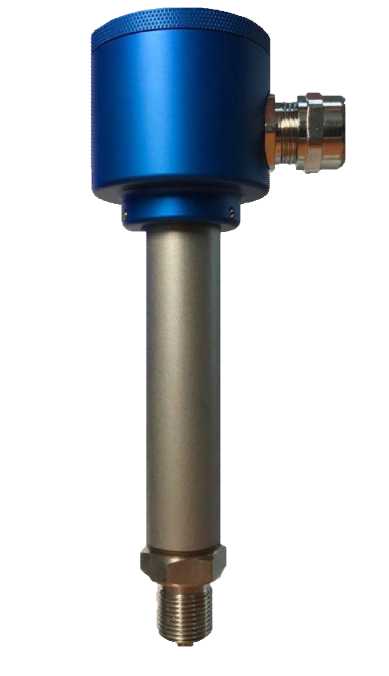

Рисунок 1 - Общий вид преобразователей давления АМР-4753

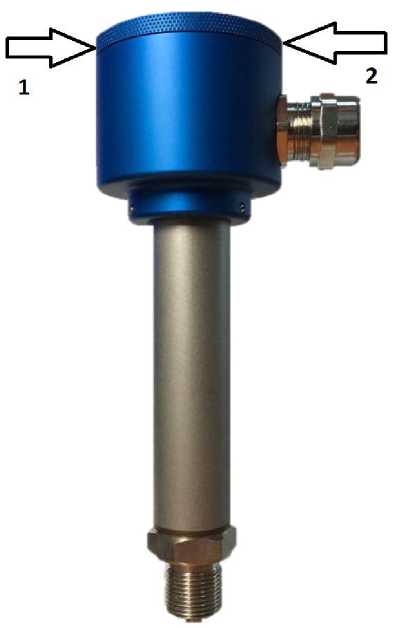

Рисунок 2 - Схема пломбировки от несанкционированного доступа (1) и обозначение места нанесения знака поверки (2) на преобразователи
Программное обеспечение отсутствует.
Таблица 3 - Комплектность
Наименование |
Обозначение |
Количество |
Преобразователи давления АМР-4753 |
- |
1 |
Преобразователи давления АМР-4753. Руководство по эксплуатации. |
4212 - 001-58637802 РЭ |
1 |
Преобразователи давления АМР-4753. Паспорт. |
4212 - 001-58637802 ПС |
1 |
Таблица 1 - Метрологические характеристики преобразователей
Наименование характеристики |
Значение |
Диапазон измерений избыточного давления, МПа |
от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4 от 0 до 6 от 0 до 10 от 0 до 16 от 0 до 25 от 0 до 40 от 0 до 60 |
Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % |
±0,5 |
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С |
±0,2 |
Величина унифицированного токового выходного сигнала, мА |
от 4 до 20 |
|
Таблица 2 - Основные технические характеристики преобразователей
Наименование характеристики |
Значение |
Тип рабочей измеряемой среды |
газ / жидкость |
Максимальная температура рабочей среды, °С |
+120 С° |
Степень защиты от внешних воздействий, не ниже |
IP65 |
Электрическое питание преобразователей: | |
- от источника питания постоянного тока напряжением, В |
от 11 до 28 |
Потребляемая мощность: | |
- при питании от источника постоянного тока, В •А, не более |
0,88 |
Г абаритные размеры не более | |
- высота мм |
200 |
- диаметр мм |
60 |
Масса, кг, не более |
0,35 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от минус 40 до +85 |
- относительная влажность при температуре + 30 °С, % |
от 30 до 85 |
- атмосферное давление, кПа |
от 86,6 до 106,7 |
Средний срок эксплуатации, лет, не менее |
10 |
