Номер по Госреестру СИ: 71784-18
71784-18 Контроллеры
(MFX_4 System)
Назначение средства измерений:
Контроллеры MFX_4 System (далее - контроллеры) предназначены для измерений сигналов силы и напряжения постоянного тока, импульсных сигналов и сигналов от термопреобразователей сопротивления (при подключении к внешним, не входящим в состав контроллеров, датчикам) для дальнейшей обработки и визуализации параметров физических величин (температуры, расхода, объема и массы жидкости).
Внешний вид.
Контроллеры
Рисунок № 1
Внешний вид.
Контроллеры
Рисунок № 2
Внешний вид.
Контроллеры
Рисунок № 3
Внешний вид.
Контроллеры
Рисунок № 4
Внешний вид.
Контроллеры
Рисунок № 5
Внешний вид.
Контроллеры
Рисунок № 6
Программное обеспечение
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Программное обеспечение представлено рабочим ПО, в составе которого есть модуль поверочного ПО. Рабочее ПО отвечает за: подключение вторичных индикаторов, обработку задания налива, впрыск присадок, контроль заземления, сигналы «старт» и «стоп» и дополнительные функции.
Поверочное ПО является частью рабочего ПО, и отвечает за следующие функции: подсчет количества импульсов, измерение температуры, измерение частоты импульсов, пересчет частоты импульсов в плотность продукта, пересчет импульсов в объем продукта, пересчет к приведенному объему, контроль скачков и границ температуры, контроль линии проводки импульсов на короткое замыкание и обрыв цепи, контроль импульсов на обратный ход и на предмет индуцированных помех импульсов, контроль потока продукта на предмет нарушения границ максимального и минимального потока, контроль за входом в режим поверки и протоколирование изменений поверочных параметров, контроль целостности поверочного ПО и его параметров во время работы посредством контроля поверочной суммы, индикация поверочной суммы, номера версии поверочного ПО, индикация поверочной суммы и номера версии поверочного ПО, хранение данных о наливах.
Номер версии ПО, поверочного ПО и поверочная сумма показывается при старте контроллера.
Таблица 1 - Характеристики ПО контроллеров MFX 4 System
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MFX 4 Controller |
Номер версии (идентификационный номер ПО), не ниже |
2.5.9 |
Таблица 2 - Номер версии и контрольные суммы поверочного ПО контроллеров MFX_4 System
Номер версии |
Контрольная сумма |
Алгоритм вычисления контрольной суммы |
1.0.8 |
8983 |
CRС |
1.0.9 |
3981 |
CRС |
1.1.0 |
B002 |
CRС |
1.1.1 |
710F |
CRС |
1.1.2 |
5A5C |
CRС |
1.1.5 (8 бит) |
CAE6 |
CRС |
1.1.5 (16 бит) |
4DE6 |
CRС |
1.1.6 (8 бит) |
CA67 |
CRС |
1.1.6 (16 бит) |
FA12 |
CRС |
1.1.7 (8 бит) |
A217 |
CRС |
1.1.7 (16 бит) |
C437 |
CRС |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель и на руководство по эксплуатации контроллеров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам MFX_4 System
ГОСТ 21552-84 Средства вычислительной техники. Общие технические требования, приемка, методы испытаний, маркировка, упаковка, транспортирование и хранение
ГОСТ 26.203-81 Комплексы измерительно-вычислительные. Признаки классификации. Общие требования
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-025-18 «Контроллеры MFX_4 System. Методика поверки», утвержденному ООО «ИЦРМ» 19.01.2018 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- магазин электрического сопротивления Р4830/1, (регистрационный номер в Федеральном информационном фонде 4614-74);
- генератор сигналов произвольной формы 33120А, (регистрационный номер в Федеральном информационном фонде 26209-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится виде наклейки на лицевую панель контроллеров или в свидетельство о поверке.
Изготовитель
Фирма «M+F Technologies GmbH», Германия
Адрес: Helbingtwiete 5, 22047 Hamburg, Germany
Телефон/факс: +49(0)40725500/+49(0)4072550111
Web-сайт: www.m-f.tech
Заявитель
Общество с ограниченной ответственностью «ТСА ГРУПП» (ООО «ТСА ГРУПП»), ИНН 9717020529
Адрес: 123610, г. Москва, Краснопресненская наб.,12, здание 1, подъезд 3, офис 1806 Телефон/факс: +7 495 1503983
E-mail: info@tca-group.de
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия контроллеров основан на аналого-цифровом преобразовании электрических сигналов силы и напряжения постоянного тока и импульсных сигналов, поступающих с первичных преобразователей на аналоговые входы. Информация поступает в контроллер, где производится ее дальнейшая обработка.
Контроллер позволяет выдавать управляющие и аварийные сигналы и обеспечивает:
-
- управление выдачей заданной дозы жидкости;
-
- суммирование объема и массы жидкости, прошедшей через первичный преобразователь;
-
- индикацию показаний значения расхода, объема, массы, температуры;
-
- передачу информации по интерфейсам RS232, RS422, RS485, TCP/IP либо Canopen Bus 2X на принтер или на центральный компьютер;
-
- управление отсечным клапаном;
-
- хранение информации.
Контролеры конструктивно выполнены в моноблочном исполнении для монтажа на стене или кронштейне и имеют один измерительно-вычислительный блок.
К одному измерительно-вычислительному блоку подключаются:
-
- счетчик жидкости с импульсным датчиком;
-
- первичный преобразователь температуры типа Pt100;
-
- электроуправляемые клапаны;
-
- системы управления насосами;
-
- принтер и ряд других изделий, указанных в руководстве по эксплуатации.
Контролеры имеют три исполнения: MFX_4 Controller; MFX_4 Controller Ex; MFX_4 Compact, различающиеся габаритными размерами, материалом и формой корпуса.
MFX_4 Controller выполнен в невзрывозащищенном корпусе, для установки на DIN-рейку;
MFX_4 Controller Ex выполнен во взрывозащищенном корпусе;
MFX_4 Compact сочетает в себе функции контроллера MFX_4 Controller Ex и терминала по управлению контролером, выполнен во взрывозащищенном корпусе.
Управление и программирование контроллера осуществляется с помощью клавиатуры центрального компьютера.
Общий вид контроллеров, места пломбирования и нанесения знака поверки представлены на рисунке 1.
План пломбирования MFX_4 Controller Ex и MFX_4 Compact идентичны.
Место нанесения знака поверки
Места пломбирования боковых винтов корпуса
Место пломбирования
кнопки калибровки
MFX4 \ CONTROLLER
Место пломбировки ярлыка

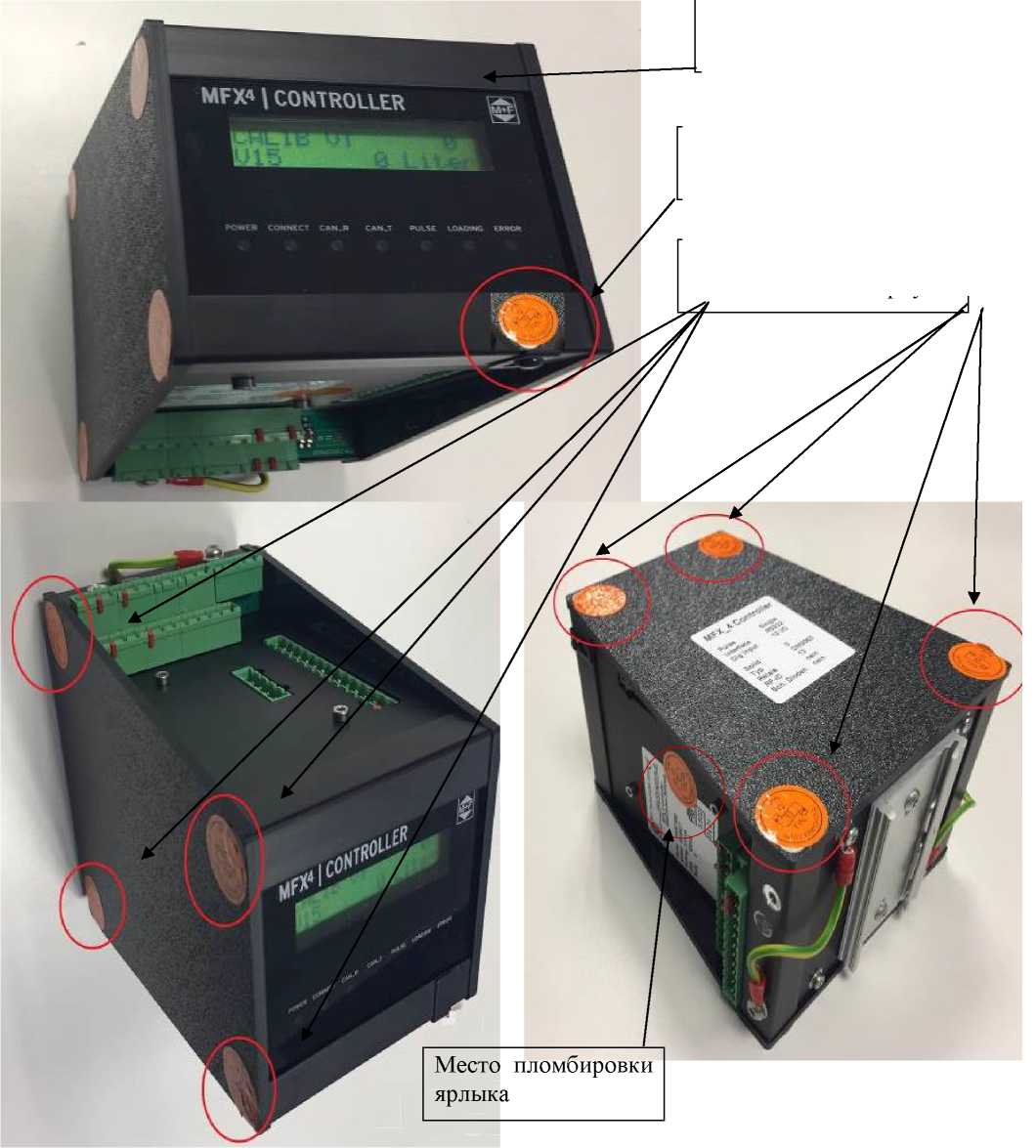

Рисунок 1 - Общий вид контроллеров MFX_4 Controller (обычного исполнения) с указанием мест нанесения знака поверки и мест пломбировки от несанкционированного доступа

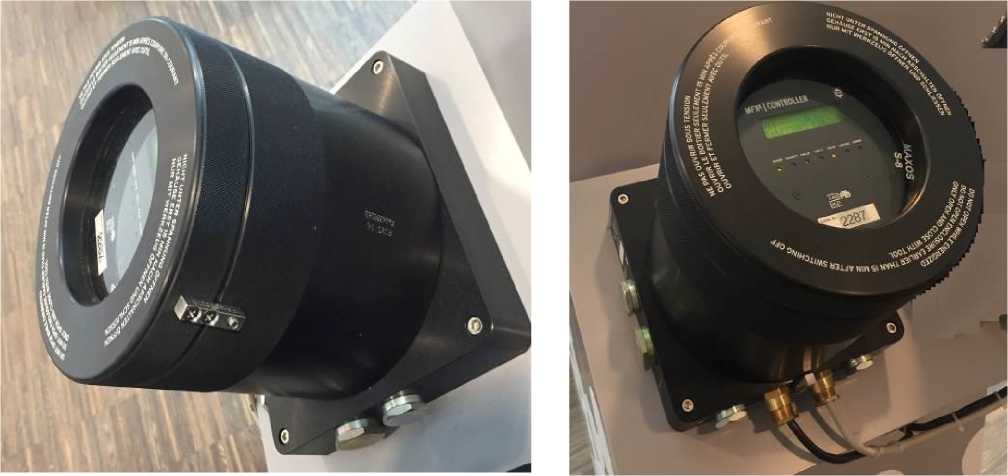

Рисунок 2 - Общий вид контроллеров MFX_4 Controller Ex (взрывозащищенного исполнения)

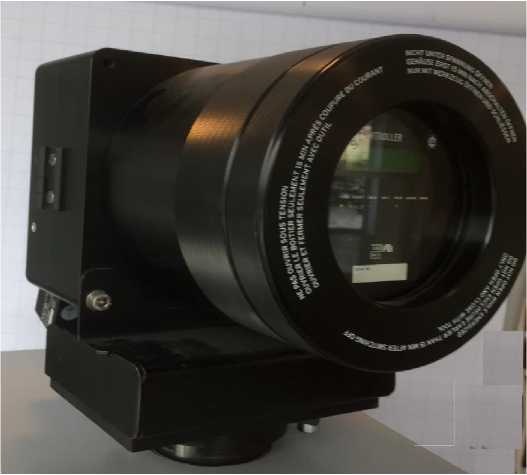

Рисунок 3 - Общий вид контроллеров MFX_4 Compact (взрывозащищенного исполнения)
MFX_4 Controller Elektrisches ZShlwerk
serial 0003882^ part no 4007Й4
5.602]
,04.21
Место пломбировки съёмной крышки
Место пломбировки ярлыка
Места пломбировки клеммной платы

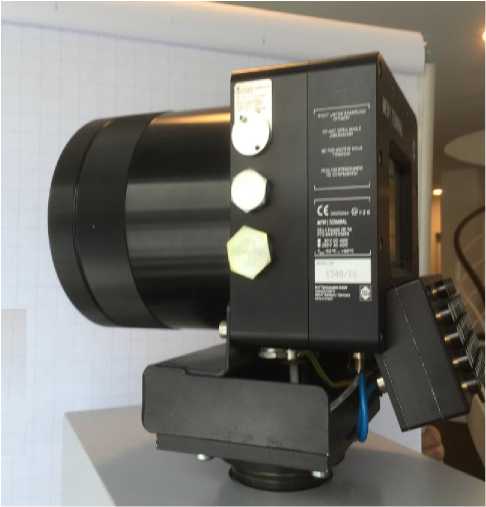

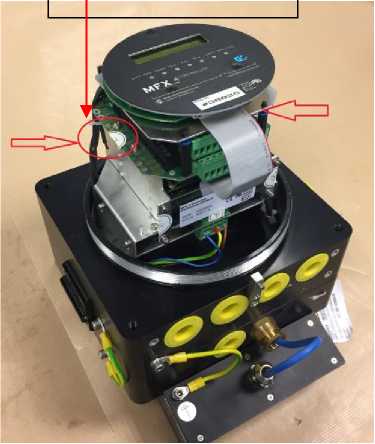

Рисунок 4 - Общий вид контроллеров MFX_4 Controller Ex и MFX_4 Compact взрывозащищенного исполнения с указанием места пломбировки от несанкционированного доступа (внутри, при частично снятом корпусе)
Место пломбировки кнопки калибровки

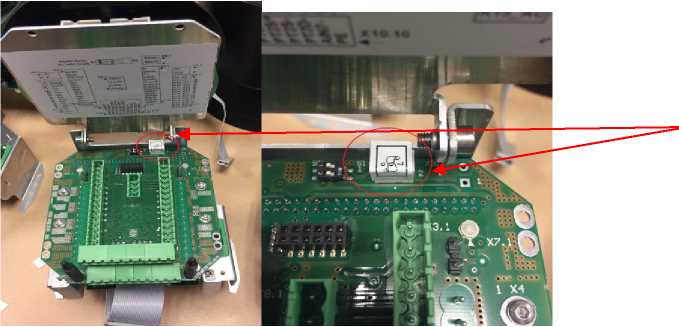

Рисунок 5 - Общий вид контроллеров MFX_4 Controller Ex и MFX_4 Compact взрывозащищенного исполнения с указанием места пломбировки от несанкционированного доступа (внутри, при частично снятом корпусе)
Таблица 3 - контроллеров MFX 4 System
Наименование характеристики |
Значение |
Параметры входных импульсных сигналов: - максимальное амплитудное значение, В |
12 |
- длительность импульсных сигналов, мс, не менее |
0,2 |
- частота следования импульсов, Гц, не более |
2500 |
Пределы допускаемой абсолютной погрешности измерений импульсных |
±1 |
сигналов, имп. | |
У словное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 для термопреобразователя сопротивления |
Pt100 |
Диапазон измерений температуры, °С |
от -50 до +250 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 |
Входной аналоговый сигнал силы постоянного тока, мА |
от 4 до 20 от 0 до 20 |
Пределы допускаемой относительнoй погрешности измерений входного аналогового сигнала силы постоянного тока, % |
±0,25 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Коэффициент преобразований счетчика |
от 0 до 999999 |
Количество управляющих входных/выходных каналов блока, не более |
16 |
Напряжение питания, В
|
от 187 до 242 24 |
Потребляемая мощность, В • А, не более |
10 |
Габаритные размеры, (ширинахвысотахглубина) мм, не более:
|
93х128х159 220x200x222 220x255x329 |
Длина линий связи, м, не более |
2000 |
Масса, кг, не более (без подключений)
|
1,1 9,5 16 |
Маркировка взрывозащиты по ГОСТ 30852.0-2002 |
ATEX II 2 G Ex H...IIB T5 Gb |
Степени защиты, обеспечиваемые оболочкой (Код IP) по ГОСТ 14254-96 (МЭК 529-89) |
IP65 |
Рабочие условия измерений:
|
от -50 до +60 от 50 до 95 |
Средняя наработка на отказ, ч |
90000 |
Средний срок службы, лет |
12 |
