Номер по Госреестру СИ: 62140-15
62140-15 Система измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават"
(Нет данных)
Назначение средства измерений:
Система измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Г азпром нефтехим Салават" (далее - система) предназначена для непрерывного автоматизированного измерения массы темных нефтепродуктов, отгружаемых в железнодорожные цистерны ОАО "Газпром нефтехим Салават".
Внешний вид.
Система измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават"
Рисунок № 1
Общие сведения
Дата публикации - 03.03.2023
Срок свидетельства -
Номер записи - 153215
ID в реестре СИ - 375615
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "M+F Technologies GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1249 от 2015.10.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Система измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават" (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
62140-15 Система измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават" (Нет данных) Фирма "M+F Technologies GmbH" (ГЕРМАНИЯ ) |
70866-18 Генераторы газовых смесей (ГГС-У) Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
|
62140-15 Система измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават" (Нет данных) Фирма "M+F Technologies GmbH" (ГЕРМАНИЯ ) |
70871-18 Системы измерительные (АСН-15) ОАО "Промприбор" (РОССИЯ г.Ливны) |
Все средства измерений ОАО "Промприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
62140-15 |
Система измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават", Нет данных Фирма "M+F Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65021-16 |
Система измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават", Нет данных Фирма "M+F Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71784-18 25.07.2024 |
Контроллеры , MFX_4 System Фирма "M+F Technologies GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Системы измерительные (АСН-15)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерительные (АСН-15)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций системы. ПО системы разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений параметров технологического процесса, а также защиту и идентификацию ПО системы. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями параметров технологического процесса). Наименования ПО и идентификационные данные указаны в таблице 1.
Таблица 1 - Перечень идентификационных параметров метрологически значимого программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
10101327 Salavat v 1 0 |
|
Номер версии (идентификационный номер) ПО |
v 1.0 |
|
Цифровой идентификатор ПО |
CRC16 |
|
Другие идентификационные данные, если имеются |
- |
Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем: разделения, идентификации, защиты от несанкционированного доступа.
Идентификация ПО системы осуществляется путем отображения на мониторе операторской станций управления структуры идентификационных данных.
ПО системы защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем введения логина и пароля, ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО системы для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записывается в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
Уровень защиты ПО системы по Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится справа в нижней части титульного листа руководства по эксплуатации системы типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе "ГСИ. Методика измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават", зарегистрированная в Федеральном информационном фонде по обеспечению единства измерений № ФР .1.29.2015.19872.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерений количества темных нефтепродуктов на АУТН темных нефтепродуктов ОАО "Газпром нефтехим Салават"
-
1. ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".
-
2. ГОСТ Р 8.595-2004 "ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений".
-
3. Техническая документация фирмы M+F Technologies GmbH, Германия.
Поверка
Поверкаосуществляется в соответствии с документом ПГМВ.401250.108-МП "ГСИ. Система измерений количества темных нефтепродуктов в составе АУТН ОАО "Газпром нефтехим Салават". Методика поверки", утвержденным ФГУП "ВНИИМС" 11 августа 2015 г.
Основные средства поверки:
-
• стационарная установка поверочная трубопоршневая двунаправленная BiPr-MA (Госреестр №50713-12) с диапазоном измерений расхода 12-720 м3/ч, пределы допускаемой относительной погрешности ± 0,05 %;
-
• калибратор многофункциональный TRX-IIR (Госреестр №42789-09), пределы допускаемой основной погрешности воспроизведения силы постоянного тока в диапазоне от 0 до 24 мА составляет ± (0,01% ИВ+0,02% ВПИ), пределы допускаемой основной погрешности при воспроизведении частоты с диапазоном амплитуд от 0 до 24 В составляет ±0,01 Гц (в диапазоне от 0 до 100 Гц ), ±1 Гц (в диапазоне от 0 до 20000 Гц).
Изготовитель
M+F Technologies GmbH
Weidenbaumsweg 91a 21035 Hamburg, Германия.
Тел. +49-40-72550-0
E-mail: info@mfx-systems.de
Заявитель
Закрытое акционерное общество "ПРИЗ"
(ЗАО "ПРИЗ")
Юридический адрес: 107031, Россия, г. Москва, ул. Рождественка, д. 5/7, стр. 2
Тел./факс: (495)983-09-55/963-45-11
E-mail: priz@zao-priz.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Сайт: www.vniims.ru
Система состоит из 4 (четырех) независимых измерительных линий (100MS, 200MS, 300MS, 400MS), системы верхнего уровня и АРМ-ов операторов.
В состав каждой измерительной линии входят следующие средства измерений:
-
• счетчик-расходомер массовый Micro Motion (Г осреестр № 45115-10);
-
• термометр сопротивления серии 90 (Госреестр № 38488-08);
-
• преобразователь давления измерительный EJX (Госреестр № 28456-09);
-
• манометр деформационный с трубчатой пружиной серии 2 (Госреестр № 55984-13);
-
• модули ввода/вывода серии 300 (Госреестр № 15773-11, 15772-11);
-
• барьер искрозащиты - преобразователь измерительный тока и напряжения с гальванической развязкой серии К типа KFD2-STC4-Ex (Госреестр №22153-14);
-
• барьер искрозащиты - универсальный температурный преобразователь серии K типа KFD2-UT2-Ex (Госреестр №22149-14);
-
• двухходовые конусные краны Ду50 и Ду250;
-
• двухходовые конусные краны Ду50 и Ду250 в комплекте с пневматическими приводами, электромагнитными клапанами, коробками концевых выключателей и датчиком положения;
-
• обратные клапаны Ду50 и Ду250;
-
• регулирующий клапан DN250 в комплекте с пневматическим приводом, позиционером, переключателем, электромагнитным клапаном;
-
• компенсатор DN250.
Принцип работы системы основан на использовании прямого метода динамических измерений массы темных нефтепродуктов (мазута, вакуумного газойля) с помощью расходомеров массовых. Выходные электрические сигналы с расходомеров массовых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
В состав системы верхнего уровня входят:
-
• система верхнего уровня на базе Simatic WinCC v7.0;
-
• резервированный контроллер Simatic S7-412-3H в комплекте с удаленными модулями ввода/вывода серии 300;
-
• резервированные WinCC серверы;
-
• автоматизированные рабочие станции оператора (2шт.).
Преобразователи расхода преобразуют текущие значения параметров нефтепродуктов в импульсно-частотные сигналы с амплитудой до 24 В и частотой от 2 Гц до 10 кГц. Импульсно-частотные сигналы с вторичных преобразователей расходомеров массовых типа Micro Motion CMFHC3 суммируются высокоскоростными счетными модулями 6ES7 352-5, передаются
в систему верхнего уровня WinCC и отображаются на мнемосхемах мониторов АРМ-операторов.
Сигналы с первичных измерительных преобразователей температуры поступают на входы барьера искрозащиты KFD2-UT2-Ex, далее сигналы от барьера поступают на модули аналого-цифрового преобразования 6ES7 тип 331 контроллера S7-412-3H.
Сигналы с первичных измерительных преобразователей давления поступают на входы модулей аналого-цифрового преобразования 6ES7 тип 331 контроллера Simatic S7-412-3H.
Система позволяет также выдавать управляющие и аварийные сигналы.
Система обеспечивает:
-
• автоматизированное измерение массы нефтепродуктов прямым методом динамиче
ских измерений в рабочих диапазонах расхода, температуры и давления нефтепродуктов;
-
• управление выдачей заданной дозы темных нефтепродуктов;
-
• суммирование массы темных нефтепродуктов, прошедшей через преобразователь расхода;
-
• управление процессом налива темных нефтепродуктов;
-
• управление отсечными клапанами, используемыми при наливе темных нефтепродуктов;
-
• индикацию показаний значений массового расхода, отгруженной массы, температуры, давления темных нефтепродуктов;
-
• передачу информации на принтер и в систему предприятия;
-
• проведение контроля метрологических характеристик (КМХ) рабочего РМ с применением стационарной поверочной трубопоршневой двунаправленной установки;
-
• автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
-
• защиту информации от несанкционированного доступа программными средствами;
-
• архивирование данных за период;
-
• формирование в собственной базе данных отчетных сведений по отгрузкам;
-
• визуализацию метрологически значимых параметров на АРМе (температура, давление, отгруженная масса нефтепродуктов).
В составе Системы предусмотрено серверное оборудование, контроллерное оборудование S7-412-3H с удаленными модулями ввода/вывода серии 300 (Госреестр №15773-11, 15772-11), автоматизированные рабочие места оператора с системой визуализации (далее АРМ), линии связи датчиков и контроллерного оборудования.
Серверное оборудование, получающее информацию по сети Ethernet, предназначено для хранения программного проекта и полученной измерительной и расчетной информации.
Автоматизированные рабочие станции, реализованные на базе персональных компьютеров и получающие информацию по сети Ethernet от серверного оборудования, обеспечивают визуализацию результатов измерений, необходимых для функционирования Системы.
Контроллерное оборудование, связанное с удаленными модулями ввода/вывода по сети PROFIBUS, обеспечивает выполнение алгоритмов управления и расчета при выполнении измерений и передачу измерительной информации по протоколу Ethernet в серверное оборудование.

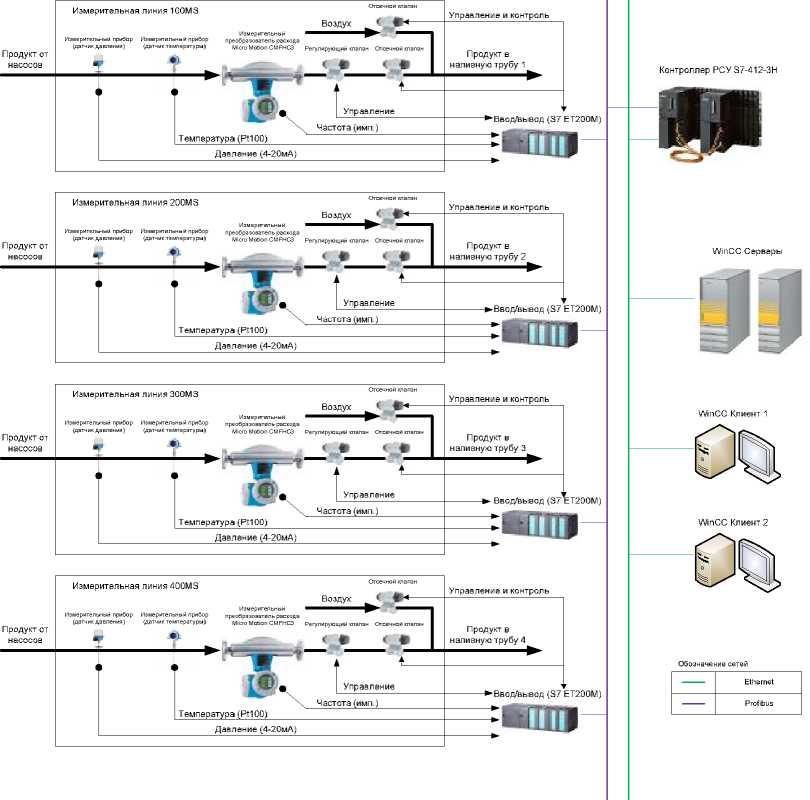

Структурная схема Системы приведена на рис.1.
Схема структурная системы измерения количества темных нефтепродуктов в составе АУТН ОАО «Газпром Нефтехим Салават»
Рисунок 1 - Структурная схема Системы
Таблица 3
|
Наименование |
Обозначение, тип |
Количество, шт. |
|
Система измерений количества темных нефтепродуктов в составе АУТН ОАО "Газпром нефтехим Салават" в составе: |
Система измерений количества темных нефтепродуктов в составе АУТН ОАО "Газпром Нефтехим Салават" |
1 |
|
1. Измерительные линии |
100MS, 200MS, 300MS, 400MS |
1 комплект. |
|
2. Сервер приложений |
x86 совместимый компьютер, требования: Не хуже Intel Xe E5606, 4Gb 1333 MHz DDR, Hard 2x500 Gb |
2шт |
|
3. Рабочие станции комплекса |
x86 совместимый компьютер, требования: Не хуже Core i5-2400, 3,1 GHz, RAM 2x2Gb 1333MHz, Hard 100Gb |
2шт |
|
Архивная станция |
x86 совместимый компьютер, требования: Не хуже Intel Xe E5645 2,6 GHz, 8Gb 1333 MHz DDR, Hard 2x300 Gb |
1 шт |
|
Комплект стандартного программного обеспечения: для серверов и рабочих станций комплекса |
Microsoft Windows Server 2008, Standart Operating System (32-bit) Microsoft Windows 7 Professional 32-bit |
3 комплекта 2 комплекта |
|
Комплект специализированного ПО |
WinCC V7.0 SP3 Upd1 |
4 комплекта |
|
Комплект эксплуатационной документации, в том числе: Руководство эксплуатации Методика поверки |
ПГМВ.401250.108-И3.01-АСУ ПГМВ.401250.108-МП |
1 компл. |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон изменений расхода, т/ч |
от 100 до 500 |
|
Диапазон измерений температуры, °С |
от плюс 25 до плюс 120 |
|
Диапазон измерений давления, бар |
от 1,0 до 8,0 |
|
Диапазон изменений плотности, кг/м3 |
874,3-1040,0 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
± 0,25 |
|
Пределы допускаемой абсолютной погрешности измерений температуры нефтепродуктов, °С |
± 1,0 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой приведенной погрешности измерений давления нефтепродуктов, % |
± 1,0 |
|
Количество измерительных линий, шт |
4 |
|
Режим работы системы |
Периодический |
|
Электропитание от сети переменного тока:
|
220 (+10%.15%) (50±1) |
|
Потребляемая мощность, кВ^А не более |
5 |
|
Температура окружающей среды, °С |
от минус 40 до плюс 40 |
|
Относительная влажность, при температуре 25 °С, % |
30...95 (без конденсации влаги) |
|
Атмосферное давление, кПа |
84...107 |
|
Средний срок службы, лет |
15 |
