Номер по Госреестру СИ: 71749-18
71749-18 Газосигнализаторы
(UNIKA)
Назначение средства измерений:
Газосигнализаторы UNIKA (далее - газосигнализаторы) предназначены для непрерывного контроля довзрывоопасных концентраций метана, сжиженного нефтяного газа, водорода, паров бензина, предельно-допустимых концентраций оксида углерода в воздухе, а также сигнализации о превышении установленных порогов и формирования электрического сигнала управления внешними исполнительными устройствами.
Внешний вид.
Газосигнализаторы
Рисунок № 1
Внешний вид.
Газосигнализаторы
Рисунок № 2
Внешний вид.
Газосигнализаторы
Рисунок № 3
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на боковую сторону блока управления в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газосигнализаторам UNIKA
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ Р ЕН 50194-1-2012 Сигнализаторы горючих газов для жилых помещениях. Часть 1. Общие технические требования и методы испытаний.
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
Техническая документация фирмы BELT DETECTION S.r.l., Италия.
Поверка
Поверкаосуществляется по документу 436-152-2018 МП «Газосигнализаторы UNIKA. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 06 апреля 2018 г.
Основные средства поверки:
-
- государственные стандартные образцы ГСО-ПГС, выпускаемые в баллонах под давлением: регистрационный № 10532-2014 (CH4 + воздух; СО+воздух; Н2+воздух), регистрационный № 10700-2015 (i-C4H10 + воздух; n-C5H12 + воздух);
-
- генератор газовых смесей ГГС (регистрационный № 62151-15);
-
- генератор нулевого воздуха ZAG 7001 (регистрационный № 61769-15);
-
- ротаметр РМ-А-0,063 (регистрационный № 19325-12);
-
- секундомер механический СОПпр (регистрационный № 11519-11);
-
- мультиметр цифровой АРРА 107N (регистрационный № 20085-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки при первичной поверке наносится в разделе «Свидетельство о приемке» Руководства по эксплуатации. При периодической поверке знак поверки в виде наклейки наносится на боковую сторону блока управления.
Изготовитель
Фирма BELT DETECTION S.r.l., Италия
Адрес: Carso Vinzaglio 2 10121 Torino
E-mail: info@beltdetection.it
Заявитель
Общество с ограниченной ответственностью «ГазАналитика» (ООО «ГазАналитика») ИНН 7733756087
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 5
Телефон/факс: 8 (495) 491-1540
E-mail: info@gazanalitika.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75, факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия определяется типом используемого чувствительного элемента датчика и основан на измерении тока, возникающего при взаимодействии газов с чувствительным элементом, значение тока пропорционально содержанию определяемого компонента в воздухе.
Газосигнализаторы представляют собой многоблочные, многоканальные, автоматические приборы непрерывного действия с диффузным отбором пробы и состоят из блока управления и датчиков.
Блоки управления предназначены для выдачи световой и звуковой сигнализации при превышении сигнала от датчиков установленных пороговых значений, сигнализации о сбоях датчиков и окончании их срока службы. Блоки управления выпускаются с креплением на DIN рейку. Количество подключаемых датчиков: до двух (B20-UN2A) и до четырех (B20-UN4A).
Датчики предназначены для преобразования концентрации контролируемого газа в значения электрического тока, пропорционально измеренной концентрации. Чувствительные элементы датчиков имеют модульное исполнение и являются сменными. Модели датчиков приведены в таблице 1, где в обозначении модели: цифры 12 или 24 - номинальное напряжение питания в вольтах, BR - имеется встроенное реле для вывода сигнала на внешние исполнительные устройства, M1.. .5 и С3 - условное обозначение контролируемого газа.
Таблица 1
Модель датчика |
Измеряемый газ |
Маркировка чувствительного элемента |
В20-БЪС1 |
метан |
СК1 |
В20-БЪС2 |
сжиженный нефтяной газ |
СК2 |
B20-WPDI2/VII |
метан |
MOS 1 |
B20-WPD24/VII | ||
B20-WPD12BR/М1 | ||
B20-WPD24BR/М1 | ||
B20-WPDI2/VI2 |
сжиженный нефтяной газ |
MOS 2 |
B20-WPD24/VI2 | ||
B20-WPD12BR/М2 | ||
B20-WPD24BR/М2 | ||
B20-WPDI2/VI4 |
водород |
MOS 4 |
B20-WPD24/VI4 | ||
B20-WPD12BR/М4 | ||
B20-WPD24BR/М4 | ||
B20-WPDI2/VI5 |
пары бензина |
MOS 5 |
B20-WPD24/VI5 | ||
B20-WPD12BR/М5 | ||
B20-WPD24BR/М5 | ||
B20-WPD24BR/C3 |
оксид углерода |
СА3 |
Блочное исполнение газосигнализаторов позволяет создавать любую конфигурацию из имеющихся моделей датчиков и блоков управления
Общий вид блока управления и обозначение места нанесения знака поверки представлены на рисунке 1, общий вид датчиков на рисунке 2.
Место нанесения знака поверки
Пломба
Рисунок 1 - Общий вид блока управления
Рисунок 2 - Общий вид датчиков

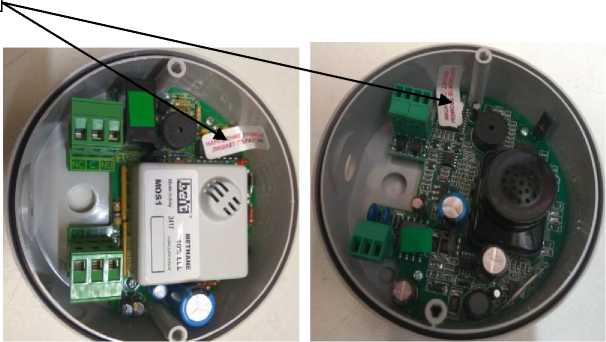

Элементы настройки измерительной электрической части газосигнализаторов конструктивно защищены пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Схема пломбировки блоков управления и датчиков приведена на рисунках 1 и 3.
Пломба
Рисунок 3 - Схема пломбировки датчиков
Программное обеспечение отсутствует.
Таблица 5 -
Наименование |
Обозначение |
Количество |
Газосигнализатор в составе: | ||
- блок управления |
- |
1 шт. |
- датчик |
- |
от 1 до 4 шт. 1) |
Резистор 3,3 кОм |
- |
1 шт. |
Коробка упаковочная |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
436-152-2018 МП |
1 экз. |
1) Количество датчиков поставляется по согласованию с заказчиком. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
метан |
сжиженный нефтяной газ |
водород |
пары бензина |
оксид углерода | |
Пороги срабатывания |
10 % НКПР или 10 и 20 % НКПР |
00 | |||
Пределы допускаемой абсолютной погрешности срабатывания, % НКПР |
±5 | ||||
Пределы допускаемой относительной погрешности срабатывания, % |
±25 | ||||
Время срабатывания, с, не более |
15 |
90 | |||
Примечание - Значения НКПР для определенных компонентов по ГОСТ 30852.19-2002 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 207 до 253 |
- частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность в режиме ожидания, В •А, не более: | |
- с двумя датчиками |
24 |
- с четырьмя датчиками |
48 |
Максимальная потребляемая мощность, В •А, не более: | |
- с двумя датчиками |
30 |
- с четырьмя датчиками |
60 |
Габаритные размеры датчика, мм, не более: | |
- диаметр |
96 |
- высота |
59 |
Габаритные размеры блока управления, мм, не более: | |
- длина |
105 |
- ширина |
90 |
- высота |
58 |
Продолжение таблицы 4
1 |
2 |
Масса, кг, не более:
|
0,19 0,26 |
Условия эксплуатации датчика на оксид углерода и блоков управления:
|
от -5 до +40 95 |
Условия эксплуатации датчиков на метан, сжиженный нефтяной газ, водород, пары бензина:
|
от -10 до +40 95 |
