Номер по Госреестру СИ: 71691-18
71691-18 Контроллеры для систем автоматического пожаротушения
(ПК 5060)
Назначение средства измерений:
Контроллеры для систем автоматического пожаротушения ПК 5060 (далее - контроллеры) предназначены для преобразования с заданными метрологическими характеристикамисигналов от внешних первичных измерительных преобразователей с сигналами силы постоянного тока в значения технологических параметров.
Внешний вид.
Контроллеры для систем автоматического пожаротушения
Рисунок № 1
Внешний вид.
Контроллеры для систем автоматического пожаротушения
Рисунок № 2
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 28.06.2024
Номер записи - 167752
ID в реестре СИ - 396636
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ООО "НПФ "Система-Сервис"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1306 от 2018.06.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Контроллеры для систем автоматического пожаротушения (ПК 5060)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НПФ "Система-Сервис"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63078-16 03.02.2021 |
Системы комплексного управления мультипроцессорные, МСКУ 5000 ООО "НПФ "Система-Сервис" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
63966-16 18.05.2026 |
Системы комплексного управления мультипроцессорные, МСКУ 6000 ООО "НПФ "Система-Сервис" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
64153-16 06.06.2021 |
Контроллеры для систем автоматического пожаротушения, ПК 5000 ООО "НПФ "Система-Сервис" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
64237-16 16.06.2026 |
Контроллеры для систем автоматического пожаротушения, ПК 6000 ООО "НПФ "Система-Сервис" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
71691-18 28.06.2024 |
Контроллеры для систем автоматического пожаротушения, ПК 5060 ООО "НПФ "Система-Сервис" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Кто поверяет Контроллеры для систем автоматического пожаротушения (ПК 5060)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Контроллеры для систем автоматического пожаротушения (ПК 5060)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) контроллеров состоит из:
- встроенного программного обеспечения (ВПО) контроллеров, включающего в себя метрологически значимую часть;
- ПО верхнего уровня, не являющегося метрологически значимым.
Метрологически значимая часть ВПО устанавливается в энергонезависимую память в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит, цифровой идентификатор ВПО не вычисляется. Идентификационные данные метрологически значимого ВПО контроллеров приведены в таблице 1.
Таблица 1- Идентификационные данные ВПО контроллеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ВПО |
Standard function block AI |
|
Номер версии (идентификационный номер) ВПО |
не ниже v.12.3.1 |
|
Цифровой идентификатор ВПО |
не вычисляется |
Таблица 2- Идентификационные данные ПО верхнего уровня
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПК Аргус |
|
Номер версии (идентификационный номер) ВПО |
не ниже 7.6.6 |
|
Цифровой идентификатор ВПО |
не вычисляется |
Программное обеспечение верхнего уровня устанавливается на АРМ оператора, панелях сигнализации и управления и предназначено для визуализации информации, получаемой от контроллера. ПО верхнего уровня не имеет доступа к метрологически значимой части ВПО и не позволяет вносить в него изменения. В качестве ПО верхнего уровня используется ПК «Аргус»
Механическая защита ВПО осуществляется за счет механических замков на дверцах приборных шкафов.
Уровень защиты ВПО - "высокий" по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на лицевую сторону шкафа в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам для систем автоматического пожаротушения ПК 5060
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10'16 до 30 А
ТУ 26.30.50-096-56318576-2017 Контроллеры для систем автоматического пожаротушения ПК 5060. Технические условия.
Поверка
Поверкаосуществляется по документу МП2064-0131-2018 "Контроллеры для систем автоматического пожаротушения ПК 5060. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 16 апреля 2018 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46628-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в Паспорт.
Изготовитель
Общество с ограниченной ответственностью "Научно-производственная фирма Система-Сервис" (ООО "НПФ Система-Сервис")ИНН 7813589297
Адрес: 195029, г. Санкт-Петербург, улица Арсенальная, д.66, корп.3, офис 505 Телефон: (812) 334-0160
Факс: (812) 334-0161
E-mail: info@systserv.spb.su
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева"
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия измерительных каналов контроллеров с входными аналоговыми сигналами силы постоянного тока заключается в аналого-цифровом преобразовании сигналов, последующем преобразовании полученных цифровых кодов в значения технологического параметра и визуализации результатов на устройстве отображения. Результаты преобразования входных аналоговых сигналов визуализируются в единицах технологических параметров на мониторе РС АРМ в окне аналоговых параметров. Контроллеры также обеспечивают прием и формирование дискретных сигналов управления и сигнализации состояния контролируемого объекта.
Конструктивно контроллеры размещаются в приборном металлическом шкафу одностороннего обслуживания, предназначенном для установки в отапливаемых помещениях. К шкафу подключаются кабели от первичных измерительных преобразователей и исполнительных механизмов, интерфейсные кабели и кабели электропитания.
Количество каналов ввода аналоговых сигналов силы постоянного тока - 30 (в т.ч. - 5 резервных), каналов ввода дискретных сигналов -50.

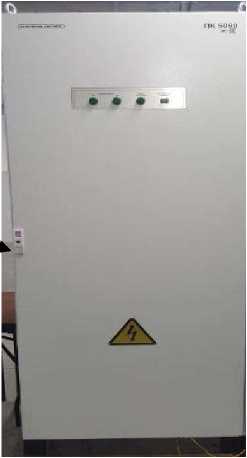

Общий вид контроллера в приборном шкафу приведен на рисунках 1, 2.
Пломбирование приборного шкафа не предусматривается.

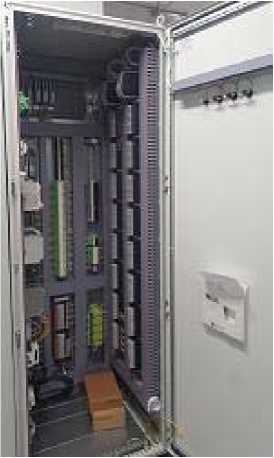

Рисунок 1 - Общий вид контроллера в приборном шкафу (с открытой дверцей)
Механический
замок
кР2и-сОунбощки2й -вОидбкщоинй-твриодлклоернатрволлера в ибпорринбоомрншокмафшукафу (ксрзыаткорйыдтвоейрдцвеейр)цей)
Таблица 5 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество |
|
Контроллер для систем автоматического пожаротушения ПК 5060 |
ПК 5060 |
1 экз. |
|
АРМ оператора (по заказу) |
- |
1 экз. |
|
Руководство по эксплуатации |
ПК.425519.060 РЭ |
1 экз. |
|
Методика поверки |
МП2064-0131-2018 |
1 экз. |
|
Паспорт |
ПК.425519.060 ПС |
1 экз. |
|
Таблица подключения |
ПК.425519.062-001 ТЭ5 |
1 экз. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон сигналов силы входного постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности преобразования, доп, % |
±0,5 |
|
Диапазон визуализации контролируемого технологического параметра (концентрации газов), % |
от 0 до 100 |
|
Температурный коэффициент преобразования (при изменении температуры от нормальной до пределов рабочих условий эксплуатации), %/10 0 С |
0,05 |
|
Нормальные условия измерений
|
от +15 до +25 от 30 до 80 от 84 до 107 |
|
Примечания:
| |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания | |
|
- от основной сети переменного тока 50 Гц, В |
220 (+22/-33) |
|
- от резервной сети постоянного тока, В |
220 (+22/-33) |
|
Потребляемая мощность , кВ^А (кВт), не более |
2,2 |
|
Условия эксплуатации | |
|
- диапазон температуры окружающего воздуха, оС |
от +5 до +55 |
|
- относительная влажность воздуха, % |
до 93 |
|
- диапазон атмосферного давления, кПа |
от 84 до 107 |
|
Габаритные размеры (ШхВхГ), мм, не более |
820x2110x602 |
|
Масса, кг, не более |
300 |
|
Срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч |
40000 |
