Принцип действия измерительных каналов контроллера с входными аналоговыми сигналами силы постоянного тока заключается в аналого-цифровом преобразовании сигналов, последующем преобразовании полученных цифровых кодов в значения технологического параметра и визуализации результатов на устройстве отображения. Контроллер также обеспечивает прием и формирование дискретных сигналов управления и сигнализации состояния контролируемого объекта. Предусмотрена возможность приема сигналов от интеллектуальных датчиков по стандартным интерфейсам.

Контроллер включает в себя средства связи с объектом, управления, защиты, архивирования, коммуникации и размещается в приборном шкафу, предназначенном для установки в закрытых отапливаемых помещениях. К конструктиву, в котором размещен контроллер, подключаются кабели от первичных измерительных преобразователей и исполнительных механизмов, интерфейсные кабели и кабели электропитания. Результаты преобразования входных аналоговых сигналов визуализируются в единицах технологических параметров на мониторе РС рабочей станции с установленным программным комплексом "Аргус 5000" в окне "Аналоговые параметры".

Конструктивно контроллеры размещаются в приборном металлическом шкафу одностороннего обслуживания, предназначенном для установки в отапливаемых помещениях.

Контроллеры являются проектно-компонуемыми изделиями, у которых количество каналов ввода аналоговых (до 8) и дискретных сигналов (до 32) и их функциональные назначения определяются заказом.

Внешний вид контроллера приведен на рисунке 1.

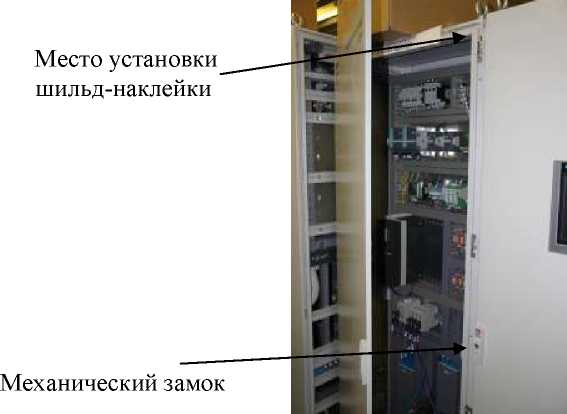

Рисунок 1 - Контроллер в приборном шкафу

- контроллер для систем автоматического пожаротушения ПК 5000;

- рабочая станция - АРМ оператора (по заказу);

- руководство по эксплуатации ПК.425519.00 РЭ;

- методика поверки МП2064-0113-2016;

- паспорт ПК.425519.00 ПС;

- таблица подключений ПК.425519.00 ТЭ5;

- ведомость и комплект одиночного ЗИП.

Диапазон сигналов силы входного постоянного тока, мА .............................от 0 до 20

Пределы допускаемой основной приведенной погрешности

преобразования сигналов силы постоянного тока, %

Температурный коэффициент преобразования (при изменении температуры

от нормальной до пределов рабочих условий эксплуатации), %/10 ⁰ С

Параметры питания

• - сеть переменного тока 50 Гц, В.....................................................от 187 до 242

• - сеть постоянного тока, В...............................................................от 187 до 242

• - потребляемая мощность, кВ •А (кВт), не более

Условия эксплуатации

• - температура окружающего воздуха, °С....................................................от 5 до 50

• - относительная влажность, %..........................................................................................до 95

• - атмосферное давление, кПа.............................................................от 84 до 107

Срок службы, лет, не менее.............................................................................10

Средняя наработка на отказ, ч.....................................................................40 000

Габаритные размеры (ШхВхГ), мм, не более ....................................................820x2110x602

Масса, кг, не более ................................................................................................................200
