Номер по Госреестру СИ: 71617-18
71617-18 Приборы для определения карбонатности горных пород
("Кадометр")
Назначение средства измерений:
Приборы для определения карбонатности горных пород «Кадометр» (далее - приборы) предназначены для измерений массовых долей карбоната кальция и доломита в измельченном образце горной породы.

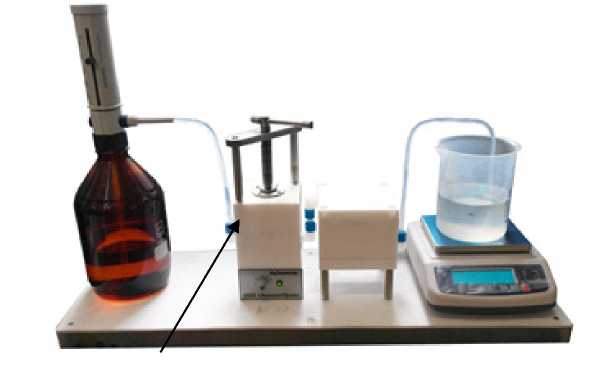

Внешний вид.
Приборы для определения карбонатности горных пород
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения прибора приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Кадометр |
Номер версии (идентификационный номер) ПО |
Не ниже 1.304 |
Цифровой идентификатор ПО |
6666A837C4DB6033DA0 A1097C4D28C38 |
Алгоритм вычислении контрольной суммы исполняемого кода |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для определения карбонатности горных пород «Кадометр»Технические условия «Приборы для определения карбонатности горных пород «Кадометр». ТУ-ЛЕАН.032.99103030.2013.
Изготовитель
Общество с ограниченной ответственностью «ЭкогеосПром» ИНН: 6950053594Адрес: 170100, г. Тверь, ул. Индустриальная, 13
Телефон: +7 (4822) 77-13-29; +7 (4822) 47-58-22
Web-сайт: www.ecogeosprom.ru
E-mail: ecogeosprom@yandex.ru
Лист № 4 Всего листов 4 | |
Испытательный центрФГУП «Уральский научно-исследовательский институт (ФГУП «УНИИМ») |
метрологии» |
Адрес: 620000, г. Екатеринбург, улица Красноармейская, д. 4 Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39
Web-сайт: www.uniim.ru
E-mail: uniim@uniim.ru
Принцип действия приборов основан на измерении объема и скорости выделившегося углекислого газа в процессе реакции карбонатных минералов с соляной кислотой. По результатам измерения объема и скорости выделения углекислого газа программа прибора рассчитывает массовую долю кальцита, доломита и нерастворимого остатка. Разделение карбонатных минералов на кальцит и доломит основано на разнице скоростей реакции кальцита и доломита с соляной кислотой.
Прибор представляет собой комплекс программно-аппаратных средств, состоящий из дозатора для раствора кислоты, реакционной камеры с мешалкой, камеры с жидкостью, емкости для вытесняемой жидкости, приборных весов, которые устанавливаются на специальную платформу, блока обработки информации, весов (II) высокого класса точности, емкости для кислоты.
Общий вид приборов, обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Общий вид средства измерений, обозначение места нанесения знака поверки
Пломбирование приборов не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Прибор для определения карбонатности горных пород в составе: |
«Кадометр» |
1 шт. |
- основание |
- |
1 шт. |
- дозатор |
- |
1 шт. |
- емкость для кислоты |
- |
1 шт. |
- весы |
ВК-1500 |
1 шт. |
- стакан объемом 100 см3 |
- |
2 шт. |
- магнитная мешалка |
- |
2 шт. |
- крышка стакана |
- |
1 шт. |
- блок обработки информации (компьютер / планшет) |
- |
опция |
- интерфейсный кабель RS232 |
- |
1 шт. |
- резиновое уплотнение 86-2,5 |
2 шт. | |
- упаковка |
- |
1 шт. |
Стандартный образец утвержденного типа состава известняка (16-11-88) |
ГСО 8845-2006 |
1 шт. |
Стандартный образец состава доломита (СО-6) |
ГСО 7222-96 |
1 шт. |
Паспорт (Руководство по эксплуатации) |
- |
1 экз. |
Методика поверки |
МП 240-251-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значения |
Диапазон измерений массовых долей карбоната кальция и доломита, % |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерений массовых долей карбоната кальция и доломита, % |
± 5,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значения |
Минимальная масса исследуемой пробы, мг |
500 |
Максимальная масса исследуемой пробы, мг |
5000 |
Габаритные размеры измерительного блока, мм, не более | |
- высота |
500 |
- ширина |
700 |
- длина |
250 |
Масса измерительного блока, кг, не более |
6 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +20 до +25 |
- относительная влажность, %, не более |
85 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Г ц |
50/60 |
Средний срок службы, лет, не менее |
10 |
