Номер по Госреестру СИ: 71540-18
71540-18 Машины испытательные
(ИП и МИЦИС)
Назначение средства измерений:
Машины испытательные ИП и МИЦИС (далее по тексту - машины) предназначены для измерения силы (нагрузки) и перемещения подвижной плиты в процессе испытания на сжатие или изгиб образцов материалов (изделий) при статических режимах одноосного нагружения и нормальной температуре согласно стандартизованным методам испытаний материалов (изделий) по российским и зарубежным стандартам.

Внешний вид.
Машины испытательные
Рисунок № 1

Внешний вид.
Машины испытательные
Рисунок № 2

Внешний вид.
Машины испытательные
Рисунок № 3

Внешний вид.
Машины испытательные
Рисунок № 4

Внешний вид.
Машины испытательные
Рисунок № 5

Внешний вид.
Машины испытательные
Рисунок № 6

Внешний вид.
Машины испытательные
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на табличках, установленных на нагружающем устройстве, пульте и на эксплуатационных документах в верхнем правом углу титульного листа типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным ИП и МИЦИС
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Технические условия Нб0.095.008 ТУ Машины испытательные ИП и МИЦИС
Лист № 8 Всего листов 8
Поверка
Поверкаосуществляется по документу МП ТИнТ 217-2017 «ГСИ. Машины испытательные ИП и МИЦИС. Методика поверки», утвержденному ООО «ТестИнТех» 21 апреля 2017 года.
Основные средства поверки:
-
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,12% для машин класса точности 0,5 и ±0,24% для машин класса точности 1;
-
- головка измерительная цифровая ABSOLUTE серии 543 модели ID-S с ценой деления 0,001 мм, с пределом допускаемой абсолютной погрешности при прямом ходе ±0,003 мм (рег. №54803-13);
-
- штангенрейсмас серии 514 с ценой деления 0,02 мм, с пределом допускаемой абсолютной погрешности ±0,04 мм (рег. №54125-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ЗИМ Точмашприбор» (ООО «ЗИМ Точмашприбор»)
ИНН 2372002026
Адрес: 352900, Краснодарский край, г. Армавир, Северная промзона, уч. № 12 Тел./факс: +7 (86137) 7-80-33
E-mail: priemnaya@zimtochmash.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)
Адрес: 123308, г. Москва, ул. Мневники, д. 1
Тел.: +7 (499) 944-40-40
Принцип действия машин состоит в нагружении испытуемого образца в статическом режиме с одновременным измерением силы сопротивления и деформации образца. Нагружение осуществляется преобразованием давления рабочей жидкости в нагрузку, прикладываемую к испытуемому образцу.
Машины представляют собой агрегат, состоящий из двухколонного с одним гидравлическим цилиндром (ИП-1, ИП-1М) или четырехколонного с одним гидравлическим цилиндром (ИП4-1 и ИП4-1М), или с двумя гидравлическими цилиндрами двухстороннего действия (ИП2-1М) нагружающего устройства для испытаний на сжатие, пульта с насосной установкой и компьютерной системой измерения и управления процессом испытания и обработки результатов измерений.
Машины ИП2-1000/20-1М представляют собой агрегат, состоящий из двух испытательных зон: зона для испытаний на изгиб и зона для испытаний на сжатие; пульта с насосной установкой и компьютерной системой измерения и управления процессом испытания и обработки результатов измерений. Каждая испытательная зона представляет из себя нагружающее устройство с двумя гидравлическими цилиндрами двухстороннего действия (штоки являются колоннами).
Машины МИЦИС представляют собой агрегат, состоящий из двух зон для испытаний на изгиб и сжатие, пульта с насосной установкой и компьютерной системой измерения и управления процессом испытания и обработки результатов измерений. Каждая испытательная зона состоит из двухколонного нагружающего устройства и одного гидравлического цилиндра.
Нагружающее устройство включает: активную и пассивную опорные плиты, измерители нагрузки, перемещения (по заказу) и гидравлический возбудитель силы, состоящий из плунжерного гидроцилиндра.
Сигналы с измерителя нагрузки и измерителя перемещений поступают в компьютер, программное обеспечение которого позволяет реализовать широкие функциональные возможности машины.
Машины могут выпускаться класса точности 0,5 и 1.
Машины испытательные ИП выпускаются в пяти исполнениях: ИП-1, ИП-1М, ИП2-1М, ИП4-1 и ИП4-1М.
Машины испытательные ИП-1 имеют четыре модификации: ИП-100-1, ИП-500-1, ИП-1000-1 и ИП-2000-1.
Машины испытательные ИП-1М имеют четыре модификаций: ИП-100-1М, ИП-500-1М, ИП-1000-1М и ИП-2000-1М.
Машины испытательные ИП2-1М имеют пять модификаций: ИП2-100-1М, ИП2-500-1М, ИП2-1000-1М, ИП2-2000-1М и ИП2-1000/20-1М.
Машины испытательные ИП4-1 имеют восемь модификаций: ИП4-100-1, ИП4-200-1, ИП4-300-1, ИП4-400-1, ИП4-500-1, ИП4-600-1, ИП4-1000-1 и ИП4-2000-1.
Машины испытательные ИП4-1М имеют девять модификаций: ИП4-100-1М, ИП4-200-1М, ИП4-300-1М, ИП4-400-1М, ИП4-500-1М, ИП4-500-1М АБ, ИП4-600-1М, ИП4-1000-1М и ИП4-2000-1М.
Машины имеют обозначение T-F(/N)-S-K (АБ), где:
Т - исполнение машины:
«ИП» - двухколонная машина;
«ИП2» - двухколонная машина (гидравлические цилиндры со штоками являются колоннами);
«ИП4» - четырёхколонная машина.
F - наибольший предел измерений для зоны испытаний на сжатие в кН.
/N - наибольший предел измерений для зоны испытаний на изгиб в кН.
S - тип применяемой системы управления:
«1» - ручное управление с цифровой системой измерений;
«1М» - автоматизированное управление с цифровой системой измерений.
K - класс точности (0,5 или 1).
АБ - специализированная, для изготовления и испытания образцов из асфальтобетонных смесей.
Машины МИЦИС выпускаются в двух модификациях: МИЦИС-200/10-1М-К и МИЦИС-300/10-1М-К и имеют автоматизированное управление с цифровой системой измерений, где K - обозначение класса точности 0,5 или 1.
Машины по заказу потребителя могут быть объединены в комплексы из двух различных нагружающих устройств (отдельных или совмещенных) с единым пультом управления. При этом эксплуатация (в т.ч. поверка) машин осуществляется поочередно, как если бы это были две машины в отдельности.
Внешний вид машин показан на рисунках с 1 по 7.

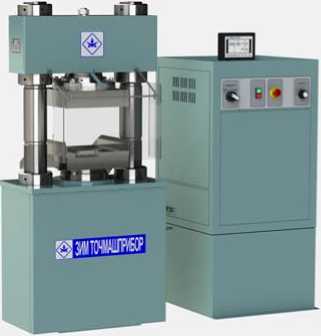

Рисунок 1 - Общий вид машины испытательной ИП-1

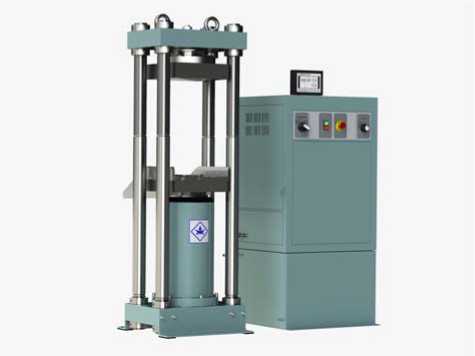

Рисунок 2 - Общий вид машины

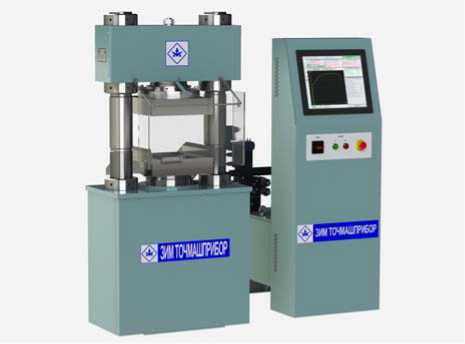

Рисунок 3 - Общий вид машины испытательной ИП-1М
испытательной ИП4-1

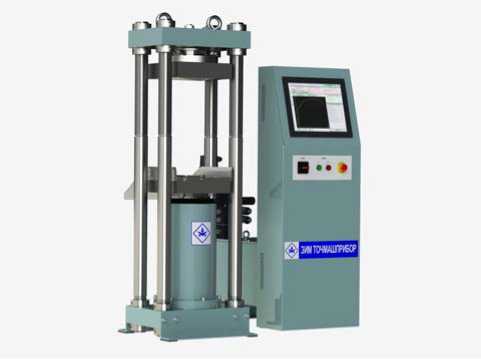

Рисунок 4 - Общий вид машины
испытательной ИП4-1М

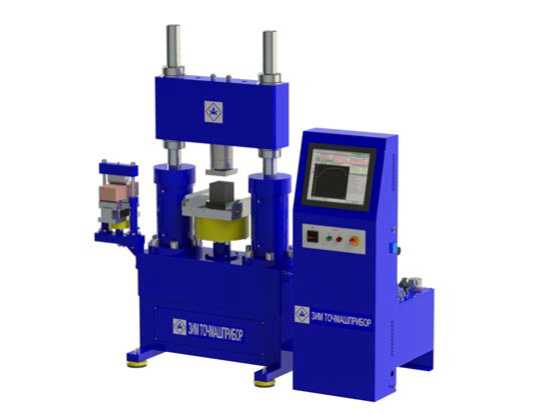

Рисунок 5 - Общий вид машины
испытательной ИП2-1000/20-1М

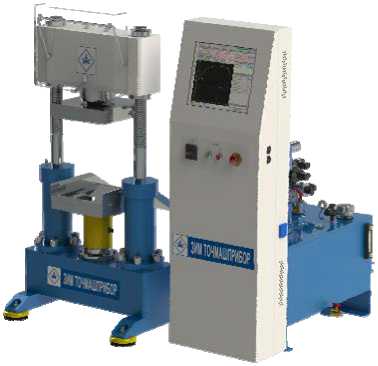

Рисунок 6 - Общий вид машины
испытательной ИП2-1М

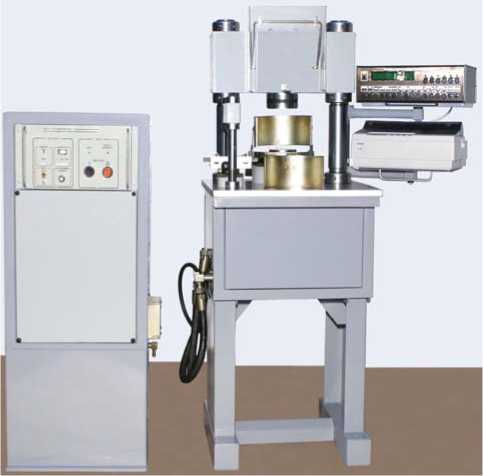

Рисунок 7 - Общий вид машины испытательной МИЦИС
Пломбирование машин испытательных ИП и МИЦИС не предусмотрено.
Сведения о программном обеспеченииПрограммное обеспечение (ПО) испытательных машин является его неотъемлемой частью и предназначено для съема аналоговых и цифровых сигналов, а также для автоматического управления процессом управления работой испытательной машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение (ПО) автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено разработчиком.
Таблица 1 - Идентификационные данные ПО для ИП-1 и ИП4-1
Идентификационное данные ПО |
Значения |
Идентификационное наименование ПО |
ПО СИ-У-01 |
Номер версии ПО |
1.00 и выше |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Идентификационное данные ПО |
Значения |
Идентификационное наименование ПО |
Испытатель |
Номер версии ПО |
V1.10 и выше |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Таблица 6 - Комплектность средства измерения
Наименование |
Обозначение |
Количество |
Машина испытательная в составе:
|
1 шт. | |
Комплект монтажных частей |
1 шт. | |
Комплект сменных частей |
1 шт. | |
Комплект инструмента и принадлежностей |
1 шт. | |
Комплект запасных частей |
1 шт. | |
Комплект упаковки |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Формуляр |
1 экз. | |
Методика поверки |
МП ТИнТ 217-2017 «ГСИ. Машины испытательные ИП и МИЦИС. Методика поверки» |
1 экз. |
Основные метрологические характеристики приведены в таблице 3.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |
Класс точности | ||
0,5 |
1 | |
Пределы допускаемой погрешности измерений силы (нагрузки) при прямом ходе для машин исполнений ИП-1 и ИП4-1, %:
|
- |
±1,0 ±1,0 |
Пределы допускаемой относительной погрешности измерений силы (нагрузки) при прямом ходе для машин исполнений ИП-1М, ИП2-1М и ИП4-1М, % |
±0,5 |
±1,0 |
Пределы допускаемой относительной погрешности измерений силы (нагрузки) при прямом ходе для машин исполнений ИП2-1000/20-1М, %:
|
- |
±1,0 ±2,0 |
Пределы допускаемой относительной погрешности измерений силы (нагрузки) при прямом ходе для машин исполнений МИЦИС, %:
|
- |
±1,0 ±1,0 |
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной плиты при прямом ходе в диапазоне от 0 до 0,5 мм включ., мкм |
±10 | |
Пределы допускаемой относительной погрешности измерений перемещения подвижной плиты при прямом ходе в диапазоне св. 0,5 мм до НПИ, % |
±2 | |
НИИ - наибольший предел измерений |
Основные метрологические и технические характеристики приведены в таблице 4.
Модификация машины |
Диапазон измерений силы (нагрузки) при прямом ходе, кН |
Диапазон измерений перемещения подвижной плиты при прямом ходе, мм |
Диапазон скоростей нагружения, кН/с |
Высота рабочего пространства, не менее, мм |
Ширина рабочего пространства, не менее, мм |
Габаритные размеры (длинахширинах высота), не менее |
Масса, не более, кг |
Потребляемая мощность, не более, кВт |
ИП-100-1 |
от 1 до 100 |
от 0 до 100 |
от 0,5 до 25,0 |
350 |
230 |
1 010х605х1 330 |
340 |
1,1 |
ИП-500-1 |
от 5 до 500 |
от 0 до 100 |
от 0,5 до 25,0 |
360 |
340 |
1 330х605х1 350 |
680 |
1,5 |
ИП-1000-1 |
от 10 до 1 000 |
от 0 до 100 |
от 1,0 до 100,0 |
500 |
390 |
1 480x750x1850 |
1 540 |
2,6 |
ИП-2000-1 |
от 20 до 2 000 |
от 0 до 100 |
от 1,0 до 100,0 |
610 |
530 |
1 740x900x2 300 |
3 160 |
2,6 |
ИП4-100-1 |
от 2 до 100 |
от 0 до 250 |
от 0,5 до 25,0 |
260 |
230 |
1 050x530x1 400 |
380 |
1,1 |
ИП4-200-1 |
от 4 до 200 |
от 0 до 250 |
от 0,5 до 25,0 |
320 |
260 |
1 120x670x1 330 |
450 |
1,1 |
ИП4-300-1 |
от 6 до 300 |
от 0 до 250 |
от 0,5 до 25,0 |
320 |
260 |
1 120x670x1 330 |
450 |
1,1 |
ИП4-400-1 |
От 8 до 400 |
от 0 до 250 |
от 0,5 до 25,0 |
350 |
340 |
1 200x670x1 400 |
800 |
1,5 |
ИП4-500-1 |
от 10 до 500 |
от 0 до 250 |
от 0,5 до 25,0 |
350 |
340 |
1 200x670x1 400 |
800 |
1,5 |
ИП4-600-1 |
от 12 до 600 |
от 0 до 250 |
от 1,0 до 100,0 |
350 |
390 |
1 350x710x1 750 |
1 500 |
2,6 |
ИП4-1000-1 |
от 20 до 1 000 |
от 0 до 250 |
от 1,0 до 100,0 |
350 |
390 |
1 350x710x1 750 |
1 500 |
2,6 |
ИП4-2000-1 |
от 40 до 2 000 |
от 0 до 250 |
от 2,0 до 100,0 |
350 |
530 |
1 600x780x2 400 |
3 200 |
3,0 |
ИП-100-1М |
от 2 до 100 |
от 0 до 100 |
от 0,5 до 25,0 |
350 |
230 |
1 010x605x1 330 |
340 |
1,1 |
ИП-500-1М |
от 10 до 500 |
от 0 до 100 |
от 0,5 до 25,0 |
360 |
340 |
1 330x605x1 350 |
680 |
1,5 |
ИП-1000-1М |
от 20 до 1 000 |
от 0 до 100 |
от 1,0 до 100,0 |
500 |
390 |
1 480x750x1850 |
1 540 |
2,6 |
ИП-2000-1М |
от 40 до 2 000 |
от 0 до 100 |
от 2,0 до 100,0 |
610 |
530 |
1 740x900x2 300 |
3 160 |
2,6 |
ИП2-100-1М |
от 2 до 100 |
от 0 до 150 |
от 0,5 до 25,0 |
350 |
230 |
1 035x1 280x1 230 |
430 |
1,5 |
ИП2-500-1М |
от 10 до 500 |
от 0 до 150 |
от 0,5 до 25,0 |
360 |
340 |
1 350x1 280x1 390 |
970 |
1,8 |
ИП2-1000-1М |
от 20 до 1 000 |
от 0 до 200 |
от 1,0 до 100,0 |
500 |
390 |
1 520x1 280x1 750 |
1 780 |
2,7 |
ИП2-2000-1М |
от 40 до 2 000 |
от 0 до 200 |
от 2,0 до 100,0 |
610 |
390 |
1 710x1 280x1 930 |
2 970 |
2,7 |
Продолжение таблицы 4
Модификация машины |
Диапазон измерений силы (нагрузки) при прямом ходе, кН |
Диапазон измерений перемещения подвижной плиты при прямом ходе, мм |
Диапазон скоростей нагружения, кН/с |
Высота рабочего пространства, не менее, мм |
Ширина рабочего пространства, не менее, мм |
Габаритные размеры (длинахширинах высота), не менее |
Масса, не более, кг |
Потребляемая мощность, не более, кВт |
ИП4-100-1М |
от 2 до 100 |
от 0 до 250 |
от 0,5 до 25,0 |
260 |
230 |
1 000х900х1 420 |
400 |
1,1 |
ИП4-200-1М |
от 4 до 200 |
от 0 до 250 |
от 0,5 до 25,0 |
260 |
260 |
1 100х900х1 420 |
550 |
1,1 |
ИП4-300-1М |
от 6 до 300 |
от 0 до 250 |
от 0,5 до 25,0 |
320 |
260 |
1 100х900х1 420 |
550 |
1,1 |
ИП4-400-1М |
от 8 до 400 |
от 0 до 250 |
от 0,5 до 25,0 |
350 |
340 |
1 180х900х1 420 |
820 |
1,5 |
ИП4-500-1М |
от 10 до 500 |
от 0 до 250 |
от 0,5 до 25,0 |
350 |
340 |
1 180х900х1 420 |
820 |
1,5 |
ИП4-500-1М АБ |
от 10 до 500 |
от 0 до 250 |
от 0,5 до 25,0 |
320 |
340 |
1 250х850х1 420 |
820 |
1,5 |
ИП4-600-1М |
от 12 до 600 |
от 0 до 250 |
от 1,0 до 100,0 |
350 |
390 |
1 200х900х1 750 |
1 320 |
2,6 |
ИП4-1000-1М |
от 20 до 1 000 |
от 0 до 250 |
от 1,0 до 100,0 |
350 |
390 |
1 200х900х1 750 |
1 320 |
2,6 |
ИП4-2000-1М |
от 40 до 2 000 |
от 0 до 250 |
от 2,0 до 100,0 |
350 |
530 |
1 600х1 080х2 400 |
3 200 |
3,0 |
ИП2-1000/20-1М
|
от 20 до 1 000 от 0,15 до 20,00 |
от 0 до 250 от 0 до 50 |
от 1,0 до 100,0 от 0,02 до 2,00 |
150 80 |
390 135 |
1 950х870х1 950 |
1 600 |
3,0 |
МИЦИС-200/10-1М
|
от 20 до 200 от 1 до 10 |
от 0 до 30 от 0 до 20 |
от 2,20 до 5,45 от 0,04 до 0,06 |
188 53 |
340 110 |
1 810х865х1 605 |
590 |
1,5 |
МИЦИС-300/10-1М
|
от 30 до 300 от 1 до 10 |
от 0 до 30 от 0 до 20 |
от 2,20 до 5,45 от 0,04 до 0,06 |
188 53 |
340 110 |
1 810х865х1 605 |
590 |
1,5 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +15 до + 35 80 |
