Номер по Госреестру СИ: 93377-24
93377-24 Машины испытательные универсальные
(РМ)
Назначение средства измерений:
Машины испытательные универсальные РМ (далее - машины) предназначены для измерений силы и перемещения при проведении исследований в области прочности металлов и сплавов при статическом и циклическом режимах работы в режимах растяжения, сжатия и изгиба.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 2
Внешний вид.
Машины испытательные универсальные
Рисунок № 3
Общие сведения
Дата публикации - 04.10.2024
Срок свидетельства - 03.10.2029
Номер записи - 195200
ID в реестре СИ - 1420301
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РМ-10УМ1-1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЗИМ Точмашприбор" (ООО "ЗИМ Точмашприбор")
Страна - РОССИЯ
Населенный пункт - Краснодарский крайг. Армавир
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Машины испытательные универсальные (РМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЗИМ Точмашприбор" (ООО "ЗИМ Точмашприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71540-18 15.06.2029 |
Машины испытательные, ИП и МИЦИС Общество с ограниченной ответственностью "ЗИМ Точмашприбор" (ООО "ЗИМ Точмашприбор") (РОССИЯ Краснодарский крайг. Армавир) |
ОТ МП |
1 год |
|
93377-24 03.10.2029 |
Машины испытательные универсальные, РМ Общество с ограниченной ответственностью "ЗИМ Точмашприбор" (ООО "ЗИМ Точмашприбор") (РОССИЯ Краснодарский крайг. Армавир) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Машины испытательные универсальные (РМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Машины испытательные универсальные (РМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) машин является неотъемлемой частью и предназначено для съема аналоговых и цифровых сигналов, а также для автоматического управления процессом испытания, накопления, хранения и последующей обработки данных
Программное обеспечение испытательной машины разделено на две части - встроенное и внешнее.
Встроенное ПО (EDC_App) находится в долговременной оперативной памяти контроллера и устанавливается на предпритии-изготовителе.
Внешнее ПО (Ispitatel_IP.exe) устанавливается на персональный компьютер, под управлением операционной системы Windows.
ПО EDC_App является целиком метрологически значимым.
ПО Ispitatel_IP имеет разделение на метрологически значимую и незначимую части.
К метрологически значимой части внешнего ПО, относится файл библиотеки обработки результатов испытания (GOST_IR.dll), целостность данного файла контролируется отдельно.
К метрологически незначимой части внешнего ПО Ispitatel_IP, относится программа реализующая интерфейс пользователя, устанавливаемая на ПК под управлением операционной системы Windows, целостность данного ПО не контролируется.
Машины имеют защиту ПО от преднамеренных изменений, реализованную путем защиты блока микропроцессорных контроллеров от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями. Уровень защиты ПО от преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
EDC App |
GOST IR |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
0XBE3ECF28 |
0X8FAF266O |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички и на переднюю панель системы управления в виде голографический наклейки и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Описание работы приложения» части 3 «Руководство пользователя» документа Нб0.276.023 РЭ «Машина испытательная универсальная РМ. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Нб0.095.009 ТУ «Машины испытательные универсальные РМ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЗИМ Точмашприбор» (ООО «ЗИМ Точмашприбор»)
ИНН 2372002026
Юридический адрес: 352900, Краснодарский край, г.о. город Армавир, тер. Северная промзона, д. 12
Тел.: +7 (939) 864-48-08
E-mail: marketing@zimtochmash.ru.
Web-сайт: www.zimtochmash.ru.ru
Изготовитель
Общество с ограниченной ответственностью «ЗИМ Точмашприбор» (ООО «ЗИМ Точмашприбор»)ИНН 2372002026
Адрес: 352900, Краснодарский край, г.о. город Армавир, тер. Северная промзона, д. 12 Тел.: +7 (939) 864-48-08
E-mail: marketing@zimtochmash.ru.
Web-сайт: www.zimtochmash.ru.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Тел.: +7 (495) 274-0101
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ЗИМ Точмашприбор» (ООО «ЗИМ Точмашприбор»)ИНН 2372002026
Юридический адрес: 352900, Краснодарский край, г.о. город Армавир, тер. Северная промзона, д. 12
Тел.: +7 (939) 864-48-08
E-mail: marketing@zimtochmash.ru.
Web-сайт: www.zimtochmash.ru.ru
Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение плунжеров гидроцилиндров и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят из двух основных модулей: нагружающего устройства с силовой рамой и системы управления с насосной станцией. Оба модуля соединены между собой гидравлическими штангами и электрическими кабелями.
Нагружающие устройства машин двухколонные вертикального типа с одной зоной для испытания на растяжение и сжатие (изгиб). В нагружающем устройстве расположены два гидроцилиндра, штоки которых являются колоннами, датчик силы, датчик перемещения рабочего захвата, а также схемы электрических коммутаций. Для закрепления образца на основании и на подвижной траверсе установлены гидравлические захваты.
Система управления содержит в себе щит электропитания с трансформатором и предохранителями, контроллер, насосную станцию для создания рабочего давления в гидроцилиндрах, гидравлический коллектор с сервоклапанами и компьютер. Сигналы датчиков силы, измерителя перемещений активного захвата поступают через контроллер в компьютер.
Машины могут быть укомплектованы внешними датчиками деформации (экстензометрами) для расширения возможностей реализации различных методик испытаний.
Модификации машин имеют обозначения PM-XyM1-Y, где:
РМ - наименование типа машин;
УМ1 - обозначение по каталогу изготовителя (машина универсальная с компьютеризированной системой управления);
X - цифровой индекс, соответствующий верхнему пределу измерений силы (нагрузки), тс, (может принимать значения 5, 10, 20, 30, 50, 60, 100);
Y - цифровой индекс, обозначающий пределы допускаемой относительной погрешности измерений силы (нагрузки), %, (может принимать значения 0,5 или 1).
Идентификация машин осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на тыльную сторону нагружающего устройства и на тыльную сторону насосной установки машины, где отображена информация о типе, модификации, наименовании изготовителя, заводском номере, знаке утверждения типа и децимальном номере технических условий. Заводской номер в виде арабских цифр наносится на маркировочную табличку методом струйной печати.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено.

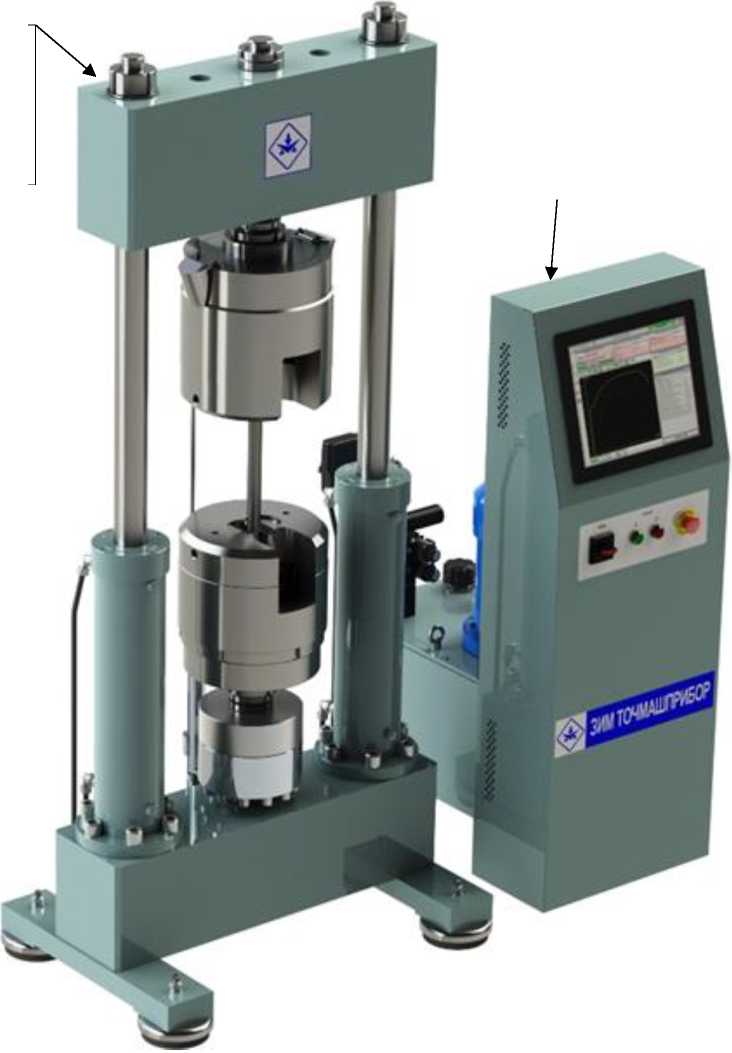

Общий вид машин представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
Место нанесения маркировочной таблички (на тыльной стороне)
Место нанесения маркировочной таблички (на тыльной стороне)
Рисунок 1- Общий вид машин РМ
Рисунок 2 - общий вид маркировочной таблички
Место нанесения знака утверждения типа
Место нанесения заводского
номера
Таблица 6 - Комплектность устройства
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная РМ |
В зависимости от модификации |
1 шт. |
|
Комплект сменных частей |
- |
1 комплект |
|
Комплект инструмента и принадлежностей |
- |
1 комплект |
|
Комплект запасных частей |
- |
1 комплект |
|
Комплект упаковки |
- |
1 комплект |
|
Руководство по эксплуатации |
Н60.276.023 РЭ |
1 экз. |
|
Программное обеспечение. Руководство по эксплуатации |
Н62.773.331 ОП |
1 экз. |
|
Формуляр |
Н60.276.023 ФО |
1 экз. |
Таблица 2 -
|
Модификации |
Диапазон измерений силы, кН |
|
PM-5yM1-Y |
от 0,5 до 50 |
|
PM-IOyMI-Y |
от 1 до 100 |
|
PM-20yM1-Y |
от 2 до 200 |
|
PM-30yM1-Y |
от 3 до 300 |
|
PM-50yM1-Y |
от 5 до 500 |
|
PM-60yM1-Y |
от 6 до 600 |
|
PM-100yM1-Y |
от 10 до 1000 |
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы, %* |
±0,5; ±1,0 |
|
Диапазон измерений перемещений активного захвата, мм |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений активного захвата без нагрузки в диапазоне от 0 до 0,5 мм включ., мкм |
±10 |
|
Пределы допускаемой относительной погрешности измерений перемещений активного захвата без нагрузки в диапазоне св. 0,5 мм до 100 мм включ., % |
±2 |
* - в зависимости от индекса «Y», указанного в обозначении модификации машины
Таблица 4 - Основные технические характеристики
|
Модификации |
Mасса, кг, не более |
Габаритные размеры, мм, не более |
Потребляемая мощность, кВт, не более |
Высота рабочего пространства, мм, не менее |
Ширина рабочего пространства, мм, не менее | ||
|
Высота |
Длина |
Ширина | |||||
|
PM-5yM1-Y |
650 |
1 960 |
1 330 |
990 |
2,3 |
500 |
420 |
|
PM-10yM1-Y |
650 |
1 960 |
1 330 |
990 |
2,6 |
500 |
420 |
|
PM-20yM1-Y |
880 |
2 090 |
1 390 |
1 015 |
3,0 |
500 |
420 |
|
PM-30yM1-Y |
1 020 |
2 170 |
1 440 |
1 030 |
3,0 |
500 |
452 |
|
PM-50yM1-Y |
1 650 |
2 375 |
1 590 |
1 110 |
4,0 |
600 |
500 |
|
PM-60yM1-Y |
1 970 |
2 600 |
1 655 |
1 110 |
4,5 |
700 |
500 |
|
PM-100yM1-Y |
3 250 |
3 080 |
1 890 |
1 335 |
5,5 |
800 |
600 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питания электрической сети переменного тока:
|
от 342 до 418 от 49 до 51 |
|
Условия эксплуатации:
|
от + 10 до + 35 80 |
