71506-18 Анализаторы тока утечки для ограничителя перенапряжения
(SA)
Назначение средства измерений:
Анализаторы тока утечки для ограничителя перенапряжения серии SA (далее -анализаторы) предназначены для измерений тока утечки.
Внешний вид.
Анализаторы тока утечки для ограничителя перенапряжения
Рисунок № 1
Внешний вид.
Анализаторы тока утечки для ограничителя перенапряжения
Рисунок № 2
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 15.06.2024
Номер записи - 167582
ID в реестре СИ - 396466
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "SCOPE T&M Pvt. Ltd."
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1211 от 2018.06.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы тока утечки для ограничителя перенапряжения (SA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SCOPE T&M Pvt. Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69572-17 04.12.2022 |
Микроомметры цифровые, CRM, TRM Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ ) |
ОТ МП |
2 года |
|
69573-17 04.12.2022 |
Измерители коэффициента трансформации, TTRM Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ ) |
ОТ МП |
2 года |
|
69574-17 04.12.2022 |
Измерители параметров выключателей, HISAC Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ ) |
ОТ МП |
2 года |
|
71506-18 15.06.2024 |
Анализаторы тока утечки для ограничителя перенапряжения, SA Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Анализаторы тока утечки для ограничителя перенапряжения (SA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы тока утечки для ограничителя перенапряжения (SA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) анализаторов записано в памяти анализатора и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО анализаторов и измерительную информацию.
Уровень защиты программного обеспечения анализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
SA30i+ |
SA30i | |
|
Идентификационное наименование ПО |
SA 30i+ SCOPE T&M PVT. LTD. |
SA 30i SCOPE T&M PVT. LTD. |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на анализатор в виде наклейки в месте, указанном на рисунках 1 и 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам тока утечки для ограничителя перенапряжения серии SAТехническая документация изготовителя SCOPE T&M PVT. LTD
Поверка
Поверкаосуществляется по документу РТ-МП-5209-551-2018 «ГСИ. Анализаторы тока утечки для ограничителя перенапряжения серии SA. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.03.2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5522А (регистрационный номер в Федеральном информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на корпус анализатора в соответствии с рисунками 1 и 2.
Изготовитель
Фирма SCOPE T&M PVT. LTD, Индия Адрес: EL 31/11 строение «J», Корпорация промышленного развития Махараштры, Бхосари, Пуна - 411 026, Индия
Телефон: +91-20-67 333999
Факс: +91-20-67 333900
E-mail: works@scopetnm.com
Web-сайт: http://www.scopetnm.com
Заявитель
Общество с ограниченной ответственностью «Торговый Дом «ЭнергоСпецКомплект» (ООО «ТД «ЭСКО»)
ИНН 7702790095
Адрес: 129110, г. Москва, ул. Гиляровского, д. 51
Телефон: +7 (495) 258-80-83
Факс: +7 (495) 258-80-83
E-mail: info@eskomp.ru
Web-сайт: http://www.eskomp.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: 8 (495) 544-00-00
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия анализаторов основан на измерении гармонических составляющих в токе утечки. Гармоники возникают в токе утечки под воздействием нелинейных характеристик напряжения и тока ограничителей перенапряжения. Гармоническая составляющая зависит от величины активного тока и степени нелинейности напряжения - текущих характеристик оксида металла. Анализатор измеряет ток утечки, протекающий через провод заземления ограничителя, и рассчитывает гармоники третьего порядка, исходя из этих данных.
Конструктивно анализаторы выполнены в виде переносных приборов в виде моноблока, в защитном пластмассовом корпусе с токовыми клещами и полевым зондом.
Анализаторы выпускаются в следующих модификациях SA30i и SA30i+, которые отличаются внешним видом, диапазоном измерений тока утечки и техническими характеристиками, приведенными в таблице 3.
Общий вид анализаторов, схема пломбировки от несанкционированного доступа и места нанесения знаков утверждения типа и поверки представлены на рисунках 1 и 2.
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место пломбирования

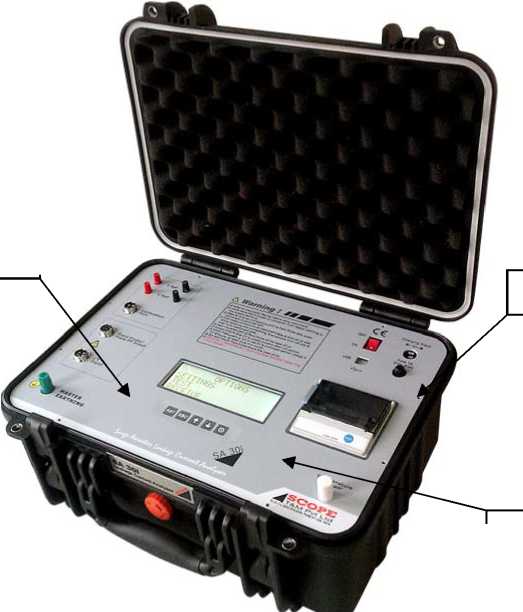

Рисунок 1 - Общий вид анализаторов модификация SA30i
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место пломбирования

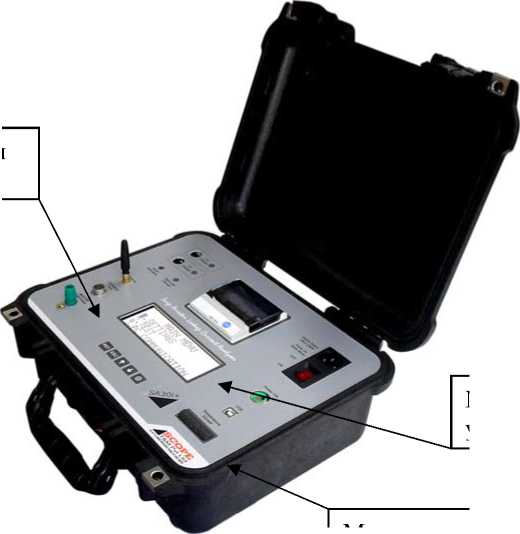

Рисунок 2 - Общий вид анализаторов модификация SA30i+
