Сведения о средстве измерений: 69572-17 Микроомметры цифровые

Номер по Госреестру СИ: 69572-17
69572-17 Микроомметры цифровые
(CRM, TRM)

Назначение средства измерений:
Микроомметры цифровые серий CRM, TRM (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.

Внешний вид. Микроомметры цифровые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Микроомметры цифровые
Рисунок № 1

Внешний вид. Микроомметры цифровые, http://oei-analitika.ru рисунок № 2

Внешний вид.
Микроомметры цифровые
Рисунок № 2

Внешний вид. Микроомметры цифровые, http://oei-analitika.ru рисунок № 3

Внешний вид.
Микроомметры цифровые
Рисунок № 3

Внешний вид. Микроомметры цифровые, http://oei-analitika.ru рисунок № 4

Внешний вид.
Микроомметры цифровые
Рисунок № 4

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 04.12.2022
Номер записи - 161308
ID в реестре СИ - 383708
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

CRM200В+, CRM, TRM,

Производитель

Изготовитель - Фирма "SCOPE T&M Pvt. Ltd."
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_2 Рейтинг измерительных возможностей организации в части эталонов единиц величин

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2695 от 2017.12.04 Об утверждении типов средств измерений

Наличие аналогов СИ: Микроомметры цифровые (CRM, TRM)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
69572-17 Микроомметры цифровые (CRM, TRM) Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ )	63180-16 Микроомметры (МИКО-21) ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары)

Все средства измерений ООО "СКБ электротехнического приборостроения"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
69572-17 04.12.2022	Микроомметры цифровые, CRM, TRM Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ )	ОТ МП	2 года
69573-17 04.12.2022	Измерители коэффициента трансформации, TTRM Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ )	ОТ МП	2 года
69574-17 04.12.2022	Измерители параметров выключателей, HISAC Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ )	ОТ МП	2 года
71506-18 15.06.2024	Анализаторы тока утечки для ограничителя перенапряжения, SA Фирма "SCOPE T&M Pvt. Ltd." (ИНДИЯ )	ОТ МП	1 год

MV_8 Проверить как часто используется эталон: первичные эталоны, средства измерений в качестве эталонов, эталоны единиц величин

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Кто поверяет Микроомметры (МИКО-21)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	CRM200В+	1		0	1	0	1	0	1
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312)	РСТ	CRM, TRM	4		0	0	0	4	0	0

Стоимость поверки Микроомметры (МИКО-21)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Микроомметры имеют встроенное и внешнее программное обеспечение (ПО).

Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.

Внешнее ПО (CData CRM, CTrans) - применяется для связи с внешним ПК и позволяет управлять прибором и процессом измерений, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение для модификаций
Идентификационные данные (признаки)	CRM100B	CRM100B+	CRM100C	CRM200B
Идентификационное наименование ПО	-	-	-	-
Номер версии (идентификационный номер) ПО	-	не ниже 6.0	не ниже 5.1.0	-
Цифровой идентификатор ПО	-	-	-	-

Таблица 2 - Идентификационные данные программного обеспечения (продолжение)

Идентификационные данные (признаки)	Значение для модификаций
Идентификационные данные (признаки)	CRM200B+	TRM25	TRM25+	TRM50
Идентификационное наименование ПО	-	-	-	-
Номер версии	не ниже	не ниже	не ниже	не ниже
(идентификационный номер) ПО	6.0	1.0	1.0	1.0
Цифровой идентификатор ПО	-	-	-	-

Таблица 3 - Идентификационные данные программного обеспечения (окончание)

Идентификационные данные (признаки)	Значение для модификаций
Идентификационные данные (признаки)	TRM50+	TRM103	TRM104
Идентификационное наименование ПО	-	-	-
Номер версии (идентификационный номер) ПО	не ниже 1.0	не ниже 3.0	не ниже 3.0
Цифровой идентификатор ПО	-	-	-

Знак утверждения типа

наносится на лицевую панель приборов способом наклейки и на титульные листы руководств по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к микроомметрам цифровым серий CRM, TRM

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

Поверка

осуществляется по документу МП 206.1-075-2017 «Микроомметры цифровые серий CRM, TRM. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.03.2017 г.

Основные средства поверки: катушки электрического сопротивления Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (регистрационный номер в Федеральном информационном фонде № 24112-02).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.

Изготовитель

Фирма «SCOPE T&M Pvt. Ltd.», Индия
Адрес: 402, Aurus Chamber, Annex A, S.S. Amrutwar Road, Worli, Mumbai 400 013, India Телефон (факс): +91 (22) 4344 4244 (+91 (22) 4344 4242)
Web-сайт: http://www.scopetnm.com

Заявитель

Общество с ограниченной ответственностью «Торговый Дом «ЭнергоСпецКомплект» (ООО «ТД «ЭСКО»)
Адрес: 129110, г. Москва, ул. Гиляровского, д. 51
Телефон (факс): +7(495) 258-80-83 (+7 (495) 258-80-83)
Web-сайт: http://www.eskomp.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru
Web-сайт: www.vniims.ru

Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на цифровом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора. Результаты измерений могут быть сохранены в памяти прибора, переданы на компьютер, распечатаны на встроенном принтере.

Измерения производятся при двух направлениях тока по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.

Основные узлы микроомметров: источник постоянного испытательного тока, усилитель, вольтметр, АЦП, микропроцессор, ЖК-дисплей, источник питания.

Микроомметры серии CRM предназначены как для измерений сопротивления в безиндуктивных цепях (контакты выключателей, вводы, шины и т.д.).

Микроомметры серии TRM предназначены для измерений сопротивления в индуктивных цепях (обмотки трансформаторов, электродвигателей, и т.д.).

Микроомметры серии CRM выпускаются в виде модификаций CRM100B, CRM100B+, CRM100C, CRM200B, CRM200B+.

Микроомметры серии TRM выпускаются в виде модификаций TRM25, TRM25+, TRM50, TRM50+, TRM103, TRM104.

Модификации отличаются числом каналов измерения, значением выходного тока, пределами измерений, сервисными функциями (режимами), конструктивным исполнением.

Функциональные характеристики и отличия микроомметров приведены в таблицах 1, 2. Микроомметры могут работать как в ручном режиме, так и в режиме дистанционного управления с помощью персонального компьютера (ПК).

В микроомметрах используются интерфейсы связи USB, Ethernet.

Микроомметры серии TRM могут одновременно проводить измерения для трех или шести обмоток трансформаторов. Опционально микроомметры серии TRM оснащаются функцией проверки состояния контактов РПН силовых трансформаторов (OLTC).

Микроомметры серии TRM имеют канал измерения температуры исследуемой обмотки для коррекции результатов измерений. Температура измеряется с помощью внешнего датчика.

В целях безопасности микроомметры серии TRM оснащены функциями автоматического разряда и размагничивания измерительной цепи.

Конструктивно микроомметры выполнены в металлических или полипропиленовых корпусах с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.

Общий вид средств измерений представлен на рисунках 1 - 6.

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса прибора.

Таблица 1 - Функциональные характеристики микроомметров цифровых серии CRM

Наименование характеристики	Наличие у модификаций
Наименование характеристики	CRM100B, CRM200B	CRM100B+, CRM200B+	CRM100C
Ручной режим измерений	^Да	^Да	^Да
Режим дистанционного управления	Нет	^Да	Нет
Один канал измерений	^Да	^Да	^Да
Два канала измерений	Нет	Нет	Нет
Три канала измерений	Нет	Нет	Нет
Шесть каналов измерений	Нет	Нет	Нет
Память результатов измерений	Нет	^Да	Нет
Встроенный принтер	Нет	^Да	Нет
Интерфейс USB	Нет	^Да	Нет
Интерфейс Ethernet	Нет	Нет	Нет

Таблица 2 - Функциональные характеристики микроомметров цифровых серии TRM

Наименование характеристики	Наличие у модификаций
Наименование характеристики	TRM25, TRM50	TRM25+, TRM50+	TRM103, TRM104
Ручной режим измерений	^Да	^Да	^Да
Режим дистанционного управления	^Да	^Да	Нет
Один канал измерений	^Да	^Да	^Да
Два канала измерений	^Да	^Да	^Да
Три канала измерений	^Да	^Да	Нет
Шесть каналов измерений	Нет	^Да	Нет
Память результатов измерений	^Да	^Да	Нет
Встроенный принтер	^Да	^Да	Нет
Интерфейс USB	^Да	^Да	Нет
Интерфейс Ethernet	^Да	^Да	Нет

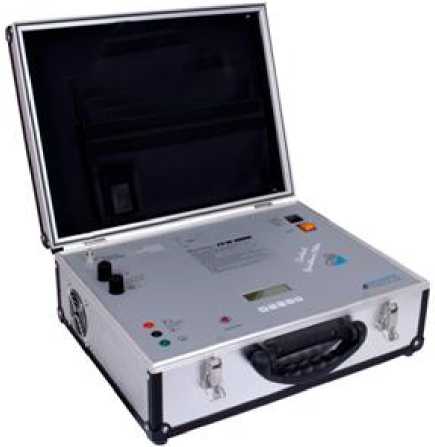

Внешний вид. Микроомметры (МИКО-21), http://oei-analitika.ru

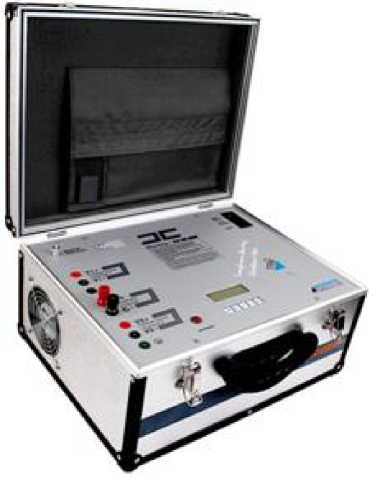

Рисунок 3 - Общий вид микроомметров CRM100C

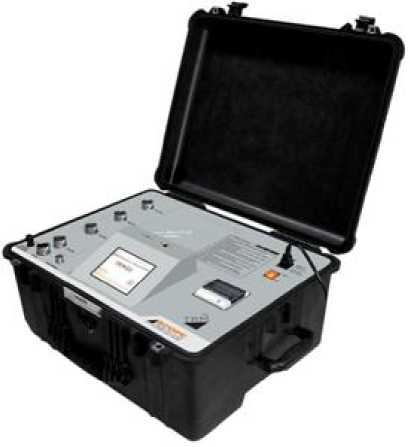

Рисунок 4 - Общий вид микроомметров TRM25, TRM50

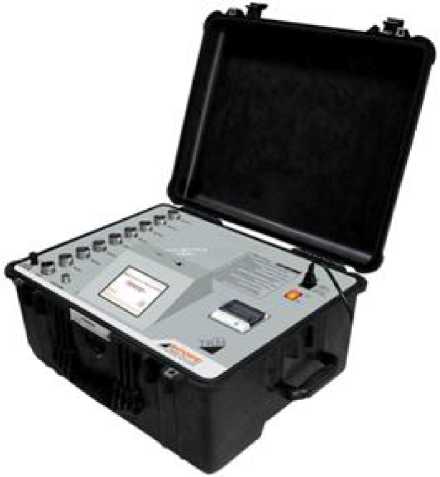

Рисунок 5 - Общий вид микроомметров TRM25+, TRM50+

Рисунок 6 - Общий вид микроомметров TRM103, TRM104

Таблица 14 -

Наименование	Обозначение	Количество
Микроомметр цифровой CRM, TRM (модификация по заказу)	-	1 шт.
Комплект измерительных кабелей		1 шт.
Кабель для проверки РПН трансформаторов ¹⁾		1 шт.
Кабель заземления		1 шт.
Кабель питания		1 шт.
Зарядное устройство ²⁾		1 шт.
Внешний датчик температуры ¹⁾		1 шт.
Кабель USB ²⁾		1 шт.
Кабель Ethernet ¹⁾		1 шт.
Предохранитель		1 к-т
Компакт диск с ПО ^{1) 2)}		1 шт.
Сумка для кабелей		1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки	МП 206.1-075-2017	1 экз.
Примечания ¹⁾ - для модификаций TRM25, TRM25+, TRM50, TRM50+; ²⁾ - для модификаций CRM100B+, CRM200B+

Таблица 4 - Метрологические характеристики микроомметров цифровых CRM100B

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм
100	199,9 мкОм	0,1 мкОм	±(0,02^Яизм.+1 е.м.р.)
100	1999 мкОм	1 мкОм	±(0,02^Яизм.+1 е.м.р.)
Примечания Яизм. - измеренное значение сопротивления, мкОм; е.м.р. - единиц младшего разряда

Таблица 5 - Метрологические характеристики микроомметров цифровых CRM100B+

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм
100	200 мкОм	0,1 мкОм	±(0,02^Яизм.+1 е.м.р.)
	2000 мкОм	1 мкОм
	20 мОм	0,01 мОм
Примечания Яизм. - измеренное значение сопротивления, мкОм, мОм; е.м.р. - единиц младшего разряда

Таблица 6 - Метрологические характеристики микроомметров цифровых CRM100C

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм
100	199,9 мкОм	0,1 мкОм	±(0,005<Иизм.+5 е.м.р.)
	1999 мкОм	1 мкОм
	19,99 мОм	0,01 мОм

Продолжение таблицы 6

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм
50	1999 мкОм	1 мкОм	±(0,005<Иизм.+5 е.м.р.)
50	19,99 мОм	0,01 мОм	±(0,005<Иизм.+5 е.м.р.)
20	1999 мкОм	1 мкОм	±(0,005<Иизм.+5 е.м.р.)
	19,99 мОм	0,01 мОм
	199,9 мОм	0,1 мОм
10	19,99 мОм	0,01 мОм
	199,9 мОм	0,1 мОм
	1999 мОм	1 мОм
Примечания Яизм. - измеренное значение сопротивления, мкОм, мОм; е.м.р. - единиц младшего разряда

Таблица 7 - Метрологические характеристики микроомметров цифровых CRM200B

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм
200	199,9 мкОм	0,1 мкОм	±(0,0РЯизм .+1 е.м.р.)
	1999 мкОм	1 мкОм
	19,99 мОм	0,01 мОм
Примечания Яизм. - измеренное значение сопротивления, мкОм, мОм; е.м.р. - единиц младшего разряда

Таблица 8 - Метрологические характеристики микроомметров цифровых CRM200B+

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм
200	200 мкОм	0,01 мкОм	±(0,0РЯизм .+1 е.м.р.)
	2000 мкОм	0,1 мкОм
	20 мОм	1 мкОм
Примечания Яизм. - измеренное значение сопротивления, мкОм, мОм; е.м.р. - единиц младшего разряда

Таблица 9 - Метрологические характеристики микроомметров цифровых TRM25, TRM25+,

TRM50, TRM50+

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм, Ом
50 ¹⁾	400 мкОм	0,1 мкОм	±(0,005<Иизм.+5 е.м.р.)
	4 мОм	1 мкОм
	40 мОм	0,01 мОм
	200 мОм	0,1 мОм
40 ¹⁾	500 мкОм	0,1 мкОм
	5 мОм	1 мкОм
	50 мОм	0,01 мОм
	250 мОм	0,1 мОм
25	800 мкОм	0,1 мкОм
	8 мОм	1 мкОм
	80 мОм	0,01 мОм
	800 мОм	0,1 мОм

Продолжение таблицы 9

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм, Ом
10	2 мОм	0,1 мкОм	±(0,005^изм .+5 е.м.р.)
	20 мОм	1 мкОм
	200 мОм	0,01 мОм
	2 Ом	0,1 мОм
5	4 мОм	1 мкОм
	40 мОм	10 мкОм
	400 мОм	0,1 мОм
	4 Ом	1 мОм
1	20 мОм	1 мкОм
	200 мОм	10 мкОм
	2 Ом	0,1 мОм
	20 Ом	1 мОм
0,1	200 мОм	10 мкОм
	2 Ом	100 мкОм
	20 Ом	1 мОм
	200 Ом	10 мОм
0,01	2 Ом	100 мкОм
	20 Ом	1 мОм
	200 Ом	10 мОм
	2000 Ом	100 мОм
Примечания ¹⁾ - только для модификаций TRM50, TRM50+; Rизм. - измеренное значение сопротивления, мкОм, мОм, Ом; е.м.р. - единиц младшего разряда

Таблица 10 - Метрологические характеристики микроомметров цифровых TRM103

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм, Ом
10	2 мОм	1 мкОм	±(0,005^изм .+5 е.м.р.)
	20 мОм	10 мкОм
	200 мОм	0,1 мОм
	2 Ом	1 мОм
1	20 мОм	10 мкОм
	200 мОм	0,1 мОм
	2 Ом	1 мОм
	20 Ом	10 мОм
0,1	200 мОм	100 мкОм
	2 Ом	1 мОм
	20 Ом	10 мОм
	200 Ом	100 мОм
0,01	2 Ом	1 мОм
	20 Ом	10 мОм
	200 Ом	100 мОм
	2000 Ом	1 Ом
Примечания Rизм. - измеренное значение сопротивления, мкОм, мОм, Ом; е.м.р. - единиц младшего разряда

Таблица 11 - Метрологические характеристики микроомметров цифровых TRM104

Измерительный ток, А	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мкОм, мОм, Ом
10	2 мОм	0,1 мкОм	±(0,005^изм .+5 е.м.р.)
	20 мОм	1 мкОм
	200 мОм	10 мкОм
	2 Ом	0,1 мОм
1	20 мОм	1 мкОм
	200 мОм	10 мкОм
	2 Ом	0,1 мОм
	20 Ом	1 мОм
0,1	200 мОм	10 мкОм
	2 Ом	0,1 мОм
	20 Ом	1 мОм
	200 Ом	10 мОм
0,01	2 Ом	0,1 мОм
	20 Ом	1 мОм
	200 Ом	10 мОм
	2000 Ом	100 мОм
Примечания Rизм. - измеренное значение сопротивления, мкОм, мОм, Ом; е.м.р. - единиц младшего разряда

Таблица 12 - Основные технические характеристики микроомметров цифровых серии CRM

Наименование характеристики	Значение для модификаций
Наименование характеристики	CRM100B, CRM200B	CRM100B+, CRM200B+	CRM100C
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В	от 195 до 265 от 45 до 55 6	от 90 до 275 от 45 до 55 от 100 до 300 (11,1)¹⁾	от 195 до 265 от 45 до 55
Габаритные размеры, мм, (длина^хширина^хвысота)	435^х350^х170	340x295x155	475x405x175
Масса, кг	9	4 (5)²⁾	11
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от -20 до +50 до 95 без конденсации
Примечания ¹⁾ - при питании от встроенной батареи; ²⁾ - для модификации CRM200B+

Таблица 13 - Основные технические характеристики микроомметров цифровых серии TRM

Наименование характеристики	Значение для модификаций
Наименование характеристики	TRM25, TRM25+, TRM50, TRM50+	TRM103, TRM104
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 195 до 265 от 45 до 55	от 195 до 265 от 45 до 55
Габаритные размеры, мм, (длинахширинахвысота)	630x500x302	475x405x175

Продолжение таблицы 13

Наименование характеристики	Значение для модификаций
	TRM25, TRM25+, TRM50, TRM50+	TRM103, TRM104
Масса, кг	22	15
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от -20 до +50 до 95 без конденсации

Техническая поддержка
