Сведения о средстве измерений: 71443-18 Системы измерения вязкости автоматические

Номер по Госреестру СИ: 71443-18
71443-18 Системы измерения вязкости автоматические
(PVS и iVisc)

Назначение средства измерений:
Системы измерения вязкости автоматические PVS и iVisc (далее - системы) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей в условиях лаборатории.

сертификация программного обеспечения
Внешний вид. Системы измерения вязкости автоматические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерения вязкости автоматические
Рисунок № 1
Внешний вид. Системы измерения вязкости автоматические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерения вязкости автоматические
Рисунок № 2

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 07.06.2024
Номер записи - 167522
ID в реестре СИ - 396406
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, модель iVisc, Без модификации, PVS и iVisc, PVS, NKS, iVisc,

Производитель

Изготовитель - Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 35
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 14
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Системы измерения вязкости автоматические (PVS и iVisc)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
24935-03

Термостат жидкостной, LAUDA US 6
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
24936-03

Термостат жидкостной, LAUDA RK8CP
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
29756-05

Тензиометры автоматические, TD 2
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
31484-06
01.04.2011
Тензиометры, TD 1C, TD 2
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
31484-12
13.09.2017
Тензиометры, TD
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
33885-07
01.03.2012
Системы измерения вязкости автоматические, PVS
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
44553-10
01.08.2015
Тензиометры автоматические, TVT2, TD2, TD3, TE3
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
71443-18
07.06.2024
Системы измерения вязкости автоматические, PVS и iVisc
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Системы измерения вязкости автоматические (PVS и iVisc)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • iVisc
  • модель iVisc
  • 11 5 10 1 0 11 10 1
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • iVisc
  • PVS
  • 3 3 0 0 3 3 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 3 1 2 0 2 0 2
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • PVS
  • 5 0 4 0 1 0 1
    ФГУП "УНИИМ"
    (RA.RU.311285)
    РСТ
  • PVS и iVisc
  • 1 0 0 0 0 0 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Нет модификации
  • 4 1 0 4 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • PVS
  • 4 2 2 0 0 0 0
    АО "АВИААГРЕГАТ"
    (RA.RU.330330)
  • NKS
  • 2 1 0 2 0 2 0 2
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • PVS и iVisc
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • PVS
  • 1 0 1 0 0 0 0

    Стоимость поверки Системы измерения вязкости автоматические (PVS и iVisc)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значения

    Система измерения вязкости автоматическая iVisc

    Система измерения вязкости автоматическая PVS

    Идентификационное наименование ПО

    iVisc

    PVS

    Номер версии (идентификационный номер)

    ПО

    1.01 и выше

    2.59 и выше

    Цифровой идентификатор ПО

    e50beac61f73c616edaf9f83

    77ffff4f 1)

    d1a21b6e83eede78b060511

    9abf1edc2 2)

    Алгоритм вычисления цифрового идентификатора

    ПО

    MD5

    MD5

    • 1) Цифровой идентификатор ПО соответствует файлу iVisc.exe для версии 1.02

    • 2) Цифровой идентификатор ПО соответствует файлу PVS.exe для версии 2.59

    Влияние программного обеспечения учтено при нормировании метрологических

    характеристик. К метрологически значимой части ПО СИ относятся файлы: iVisc.exe и PVS.exe.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист Руководства по эксплуатации системы и на панель прибора в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системам измерения вязкости автоматическим PVS и iVisc

    ГОСТ 33-2000 Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости

    Техническая документация фирмы «LAUDA Dr.R. Wobser GmbH& Co.KG», Германия

    Поверка

    Поверка

    осуществляется по документу МП 2302-0107-2018 «Системы измерения вязкости автоматические PVS и iVisc. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 января 2018 года.

    Основные средства поверки:

    • - стандартные образцы вязкости жидкости утвержденного типа ГСО 8586-2004, ГСО 8587-2004, ГСО 8588-2004, ГСО 8589-2004, ГСО 8590-2004, ГСО 8591-2004, ГСО 8592-2004, ГСО 8593-2004, ГСО 8594-2004, ГСО 8595-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 4, с погрешностью ±0,2 %;

    • - стандартный образец вязкости жидкости ГСО 8604-2004, с погрешностью ±0,3 %;

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Фирма «LAUDA Dr.R. Wobser GmbH& Co.KG», Германия
    Адрес: Postfach 12 51, 97912 Lauda-Konigshofen, Germany
    Тел.: +49 (0) 9343 503-273

    Заявитель

    Акционерное общество «ЭПАК-Сервис» (АО «ЭПАК-Сервис»)
    Адрес: 644065, г. Омск, ул. 50 лет Профсоюзов, д. 102 Тел.: +7 (3812) 433-883

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
    Тел.: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru
    Е-mail: info@vniim.ru

    Принцип действия основан на подсчёте времени истечения заданного объёма жидкости через измерительный капилляр стеклянного вискозиметра под воздействием силы тяжести и при постоянном контроле температуры. Для измерения времени истечения используется оптический детектор, работающий в ближней инфракрасной области спектра.

    Системы состоят из управляющего устройства, к которому может подключаться от 1 до 8 измерительных штативов (для системы PVS) или от 1 до 2 (для системы iVisc); термостатирующей бани, циркуляционного криостата и капиллярных вискозиметров.

    Системы позволяют работать с несколькими типами капиллярных вискозиметров: Уббелоде, Оствальда, Кеннон-Фенске. Все капиллярные вискозиметры, используемые в системе, пригодны только для автоматических измерений и их константы, код размера, тип и описание внесены в программное обеспечение.

    Модель термостатируемой бани и циркуляционного криостата выбирается в зависимости от предполагаемого рабочего диапазона температуры, количества измерительных штативов и имеет внешний блок управления для установки, поддержания температуры. Могут быть дополнены магнитными мешалками с отдельным блоком управления.

    Системы PVS могут быть дополнены одним или более устройствами автоматической промывки (модули промывки системы измерения вязкости (VRM). Эти модули очищают один (VRM1) или два капилляра (VRM2). Также система может быть дополнена автоматическим пробоотборником VAS.

    Автоматическая система измерений вязкости iVisc работает только с программным обеспечением «iVisc». Автоматическая система измерений вязкости PVS работает с программным обеспечением «PVS». Программное обеспечение «PVS» может быть дополнено программными частями VID-DLL (собственная вязкость), INV-DLL (индекс вязкости согласно ISO 2909), ENZ-DLL (ферментативная активность) при подключении дополнительного оборудования.

    Внешний вид. Системы измерения вязкости автоматические (PVS и iVisc), http://oei-analitika.ru

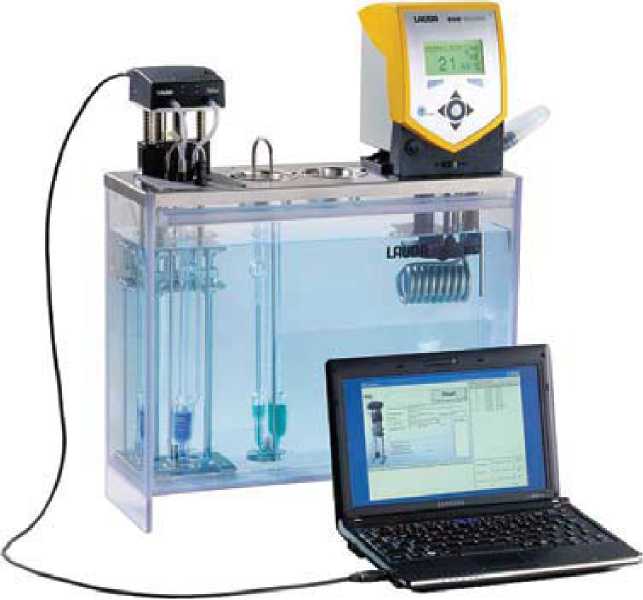

    Рисунок 1 - Общий вид системы измерения вязкости автоматической iVisc

    Внешний вид. Системы измерения вязкости автоматические (PVS и iVisc), http://oei-analitika.ru

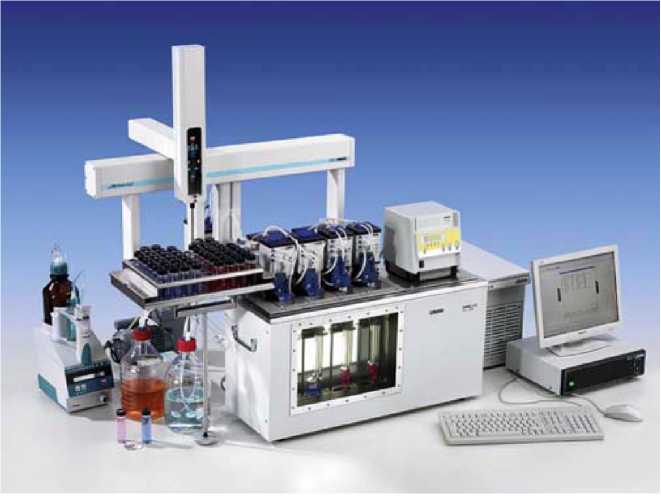

    Рисунок 2 - Общий вид системы измерения вязкости автоматической PVS


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Система измерения вязкости автоматическая

    PVS/iVisc

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП 2302-0107-2018

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Модификация

    iVisc

    PVS

    Диапазон измерений кинематической вязкости, мм2

    от 0,3 до 30000

    от 0,3 до 50000

    Пределы допускаемой относительной погрешности

    измерений кинематической вязкости, %:

    - при температуре св. 0 до +100 °С включ.

    ±0,5

    - при температуре от -40 (-20 для системы iVisc)

    до 0 °С и св. +100 до +150 °С включ.

    ±3,0

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Модификация

    iVisc

    PVS

    Диапазон воспроизведения и поддержания температуры термостатами системы измерения вязкости, °С

    от -20 до +150

    от -40 до +150

    Габаритные размеры, мм, не более: длина

    95

    140

    ширина

    96

    120

    высота

    423

    125

    Масса, кг, не более

    1,4

    4,8

    Напряжение питания, В

    5 постоянного

    с частотой, Гц

    тока (через

    от 90 до 240

    USB-порт)

    50/60

    Потребляемая мощность, В^А

    1

    1000

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Модификация

    iVisc           PVS

    Условия эксплуатации:

    • - диапазон температуры окружающей среды, °C

    • - диапазон относительной влажности при температуре

    +25 °C, %

    от +15 до +40

    от 20 до 80

    Наработка на отказ, ч

    5000

    Срок службы, лет

    10
