Сведения о средстве измерений: 31484-12 Тензиометры

Номер по Госреестру СИ: 31484-12
31484-12 Тензиометры
(TD)

Назначение средства измерений:
Тензиометры TD (далее - тензиометры) предназначены для измерения поверхностного и межфазного натяжения, плотности жидкостей, а так же массы малых объектов.

сертификация программного обеспечения
Внешний вид. Тензиометры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тензиометры
Рисунок № 1
Внешний вид. Тензиометры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Тензиометры
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 13.09.2017
Номер записи - 117081
ID в реестре СИ - 339481
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, нет данных, нет, TD 1C, TD,

Производитель

Изготовитель - Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Тензиометры (TD)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
24935-03

Термостат жидкостной, LAUDA US 6
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
24936-03

Термостат жидкостной, LAUDA RK8CP
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
29756-05

Тензиометры автоматические, TD 2
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
31484-06
01.04.2011
Тензиометры, TD 1C, TD 2
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
31484-12
13.09.2017
Тензиометры, TD
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
33885-07
01.03.2012
Системы измерения вязкости автоматические, PVS
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
1 год
44553-10
01.08.2015
Тензиометры автоматические, TVT2, TD2, TD3, TE3
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
1 год
71443-18
07.06.2024
Системы измерения вязкости автоматические, PVS и iVisc
Фирма "LAUDA Dr.R.Wobser GmbH & Co. KG" (ГЕРМАНИЯ )
ОТ
МП
1 год

Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку. Статистика представлена в виде графиков и таблиц.

Бесплатный

Кто поверяет Тензиометры (TD)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
(RA.RU.311406)
РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • Нет модификации
  • TD 1C
  • 3 0 3 0 3 0 3
    ФГУП «УНИИМ»
    (01.00258-2011)
    РСТ
  • нет данных
  • TD
  • 5 0 0 0 0 0 0
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • нет
  • 1 0 0 0 0 0 0
    ФБУ «Тюменский ЦСМ»
    (RA.RU.311494)
    РСТ
  • нет данных
  • TD
  • 2 0 0 0 0 0 0
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • TD 1C
  • 1 0 1 0 1 0 1

    Стоимость поверки Тензиометры (TD)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Крымский ЦСМ
    Республика Крым
    12461 20988
    ФБУ Севастопольский ЦСМ
    Севастополь
    29515 20988

    Программное обеспечение

    Тензиометры имеют встроенное программное обеспечение (ПО), разделенное физически на две части. Первая часть содержит систему управления процессом измерений, сбора и передачи измерительной информации и встроена в измерительный пульт. Вторая часть содержит систему ввода данных через интерфейс пользователя, считывания и обработки результатов измерений и встроена в модуль «COMMAND». Связь модуля «COMMAND» с измерительным пультом осуществляется через интерфейс RS232 оснащенный механическим прерывателем для защиты ПО и измерительной информации от изменений. Доступ к механическому прерывателю без нарушения целостности заводских пломб или корпуса тензиометра исключен. Места пломбирования расположены непосредственно на крепежных винтах и представлены на схеме подключения периферийных устройств (рис. 2).

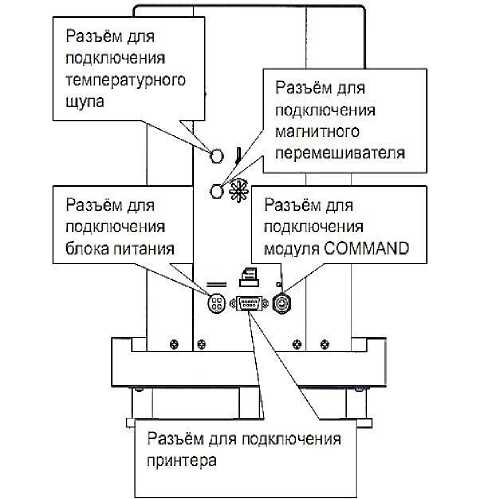

    Разъём для подключения блока питания

    Разъём для подключения модуля COMMAND

    Разъём для подключения магнитного перемешивателя

    с-----

    Разъём для подключения температурного щупа

    и-— --“  ,—

    Разъём для подключения принтера

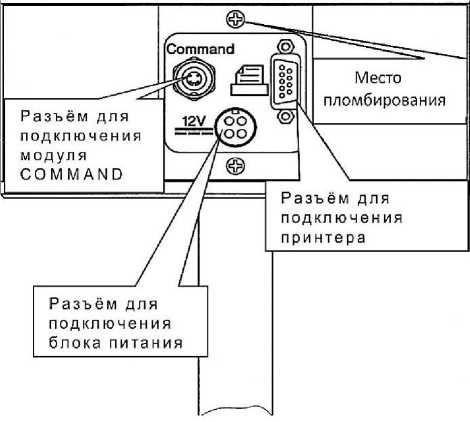

    Разъём для подключения модуля COMMAND

    Command

    Разъём для подключения блока питания

    Разъём для подключения принтера

    Место

    пломбирования

    Рисунок 2

    Схема подключения периферийных устройств (TD 1C слева, TD 2 справа)

    Результаты измерений сохраняются в памяти тензиометров и могут быть вызваны на экран модуля «COMMAND», распечатаны или переданы на персональный компьютер (только для TD 2).

    Идентификационные данные программного обеспечения

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии программного обеспечения

    Цифровой идентификатор программного обес

    печения

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    TD

    -

    1

    -

    -

    Command

    -

    2

    -

    -

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа

    наносится на торцевую панель тензиометра в виде наклейки, на титульный лист инструкции по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    АСТМ Д 971 Определение межфазного и поверхностного натяжения по методу кольца или пластины.

    «Инструкция по эксплуатации» тензиометров TD фирмы LAUDA.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к тензиометрам TD «Инструкция по эксплуатации» тензиометров TD фирмы LAUDA.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    Тензиометры TD применяются вне сферы государственного регулирования обеспечения единства измерений.

    Поверка

    Поверка

    осуществляется по документу МП 48-224-2011 «ГСИ. Тензиометры TD фирмы LAUDA. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.

    Перечень эталонных средств поверки:

    - гири класса точности не ниже М1 по ГОСТ OIML R 111-1-2009;

    - ГСО 9821-2011, ГСО 9822-2011, ГСО 9824-2011;

    - термометр типа ТЛ с диапазоном измерений (10-35) °С, ц.д.ш. 0,1 °С ;

    - бензол хч по ГОСТ 5955-75;

    - гексан чда по ТУ 2631-003-05807999-98.


    Изготовитель


    Фирма LAUDA DR. R. WOBSER GMBH & CO. KG, Германия
    P.O. Box 1251 97912 Lauda-Koenigshofen, Germany.
    Phone: (+49) (0) 9343/ 503-0

    Принцип действия тензиометров основан на измерении вертикально направленной силы, действующей на измерительный объект со стороны поверхности жидкости (границы раздела фаз), с помощью системы электромагнитной компенсации. Измерение поверхностного натяжения реализовано методами Вильгельми и Дью Нуи.

    Для метода Вильгельми в качестве измерительного объекта используется платиновая пластина, а для метода Дью Нуи - платиново-иридиевое кольцо. Значения измеренной силы и геометрические размеры измерительного объекта используются для автоматического расчета поверхностного (межфазного) натяжения.

    При измерении поверхностного натяжения методом Дью Нуи используется коррекция результатов по таблицам Харкинса и Джордана и аппроксимация по уравнению Зайдермана и Уотерса.

    Измерение плотности жидкостей производится методом гидростатического взвешивания стеклянного тела.

    Конструктивно тензиометры представляют собой измерительный пульт с управляющим модулем «СОММАЫО». Измерительный пульт включает в себя предметный столик с ручным (модель TD 1C) или автоматическим (модель TD 2) приводом. Внешний вид тензиометров представлен на рисунке 1.

    Тензиометры выпускаются двух моделей (TD 1C и TD 2), которые различаются габаритными размерами, массой и набором дополнительных функций. Для модели TD 2 возможно дополнительно подключить температурный щуп и магнитный перемешиватель при использовании тер-

    мостатического сосуда.

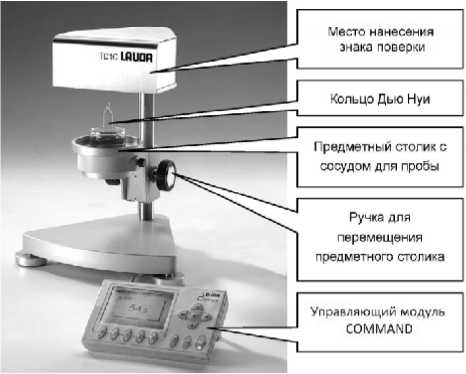

    Внешний вид. Тензиометры (TD), http://oei-analitika.ru

    предметного столика

    Кольцо Дью Нуи

    Предметный столик с сосудом для пробы

    Место нанесения знака поверки

    Ручка для перемещения

    Управляющий модуль COMMAND

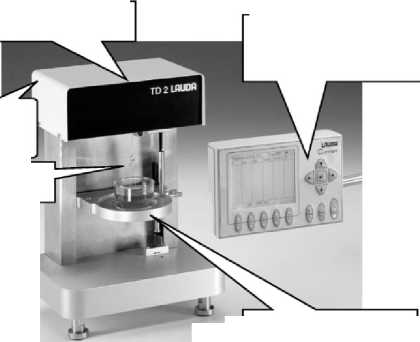

    Рисунок 1     Внешний вид тензиометров TD (TD 1C слева, TD 2 справа)

    Измерительный пульт

    Управляющий модуль COMMAND

    Место нанесения знака поверки

    Кольцо Дю Нуи

    Внешний вид. Тензиометры (TD), http://oei-analitika.ru

    Перемещаемый предметный столик


    В комплект поставки входят :

    - тензиометр TD (измерительный пульт, модуль «COMMAND») в соответствии с заказом ;

    - принадлежности и запасные части;

    - инструкция по эксплуатации на русском языке;

    - методика поверки.


    Наименование характеристики

    TD 1C

    TD 2

    Диапазон показаний поверхностного (межфазного) натяжения,

    Кольцо

    2 - 300

    мН/м

    Пластина 2 - 999

    Диапазоны измерений:

    - поверхностного (межфазного) натяжения, мН/м

    10 -

    100

    - плотности, кг/м3

    600 -

    2000

    - массы, мг

    10 -

    5000

    Дискретность показаний:

    - поверхностного натяжения, мН/м

    0,1

    0,01

    - плотности, кг/м3

    1,0

    1,0

    - массы, мг

    1,0

    0,1

    Наименование характеристики

    TD 1C

    TD 2

    Пределы допускаемой абсолютной погрешности при измерениях: - поверхностного (межфазного) натяжения, мН/м

    ± 1,0

    ± 0,5

    - плотности, кг/м3

    ± 1,0

    ± 0,5

    - массы, мг

    ± 1,0

    ± 1,0

    Габаритные размеры: ШхДхВ, мм - измерительный пульт

    250х300х120

    220х300х160

    - модуль «COMMAND»

    155х100х35

    155 х100х35

    - блок питания

    145х75х45

    145х75х45

    Масса не более, кг

    4,0

    7,6

    Условия эксплуатации:

    - диапазон рабочих температур, °С

    от + 15 до + 30

    - относительная влажность воздуха при температуре + 20 °С, %

    от 50 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Электрическое питание переменным током:

    - напряжением, В

    от 110 до 240

    - частотой, Гц

    от 50 до 60

    Потребляемая мощность не более, Вт

    10

    Средний срок службы, лет

    10
