Номер по Госреестру СИ: 71390-18
71390-18 Поляриметры автоматические
(Polartronic H, Saccharomat и UniPol L)
Назначение средства измерений:
Поляриметры автоматические Polartronic H, Saccharomat и UniPol L предназначены для измерения угла вращения плоскости поляризации в жидких и твердых оптически активных образцах.
Внешний вид.
Поляриметры автоматические
Рисунок № 1
Внешний вид.
Поляриметры автоматические
Рисунок № 2
Внешний вид.
Поляриметры автоматические
Рисунок № 3
Программное обеспечение
идентифицируется при загрузке, путем вывода на дисплей поляриметра номера версии ПО. Идентификационные данные программного обеспечения поляриметров приведены в таблицах 1, 2 и 3.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения поляриметров автоматических Polartronic H
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже 293.83 (286.12) |
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные программного обеспечения поляриметров автоматических Saccharomat
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже S 293.90 (286.12) |
Цифровой идентификатор ПО |
- |
Таблицы 3 - Идентификационные данные программного обеспечения поляриметров автоматических UniPol L
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже 310.10 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на верхнюю часть титульного листа Руководства по эксплуатации типографским способом и на заднюю панель поляриметра рядом с заводским номером в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к поляриметрам автоматическим Polartronic H, Saccharomat и UniPol L
ГОСТ 8.590-2009 ГСИ. Государственная поверочная схема для средств измерений угла вращений плоскости поляризации
ГОСТ 12572-2015 Сахар. Метод определения сахарозы
Техническая документация изготовителя Schmidt + Haensch GmbH&Co.
Поверка
Поверкаосуществляется по документу РТ-МП-5151-448-2018 «ГСИ. Поляриметры автоматические Polartronic H, Saccharomat и UniPol L. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16 февраля 2018 г.
Основные средства поверки:
- набор образцовых поляриметрических пластин ППО-1 (рег. № 11330-88).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.
Изготовитель
Schmidt + Haensch GmbH&Co., Германия
Адрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Телефон: +4930/417072-0
E-mail: sales@schmidt-haensch.de
Заявитель
Общество с ограниченной ответственностью «Глювекс» (ООО «Глювекс»)
ИНН 7734375687
Адрес: 115114, г. Москва, Дербеневская набережная, д. 11, корп. Б, офис Б205 Телефон (факс): +7 (800) 222-52-98
Web-сайт: www.gluvexlab.com E-mail: sales@gluvex.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): +7(495) 544-00-00
Web-сайт: www.rostest.ru E-mail: info@rostest.ru
Принцип действия поляриметров автоматических Polartronic H, Saccharomat и UniPol L (далее - поляриметры) основан на сканировании угла вращения плоскости поляризации и преобразовании электрического сигнала с представлением полученного результата в цифровой форме.
Поляриметры состоят из следующих основных узлов: источник света, интерференционный светофильтр, поляризатор, фокусирующая оптическая система, измерительная камера, анализатор, модулятор Фарадея, приемник излучения, а также система электропитания. На цифровое табло поляриметров (может быть выполнено в двух вариантах - LCD дисплей или сенсорная клавиатура) выводится результат измерения угла вращения плоскости поляризации (далее - УВ1111) или градусы международной сахарной шкалы (далее - °Z) оптически активного образца.
1оляриметры Polartronic H измеряют УВ11 в градусах на различных длинах волн.
Polartronic H имеет пять моделей:
-
- Polartronic H 132 может проводить измерения только на одной длине волны из ряда 365, 405, 435, 436, 546, 578, 579, 589, 633, 707, 882 нм;
-
- Polartronic H 232 может проводить измерения на 2-х длинах волн из того же ряда;
-
- Polartronic H 332 может проводить измерения на 3-х длинах волн из того же ряда;
-
- Polartronic H 432 может проводить измерения на 4-х длинах волн из того же ряда;
-
- Polartronic H 532 может проводить измерения на 5-ти длинах волн из того же ряда.
1оляриметры Saccharomat представлены тремя моделями имеющими возможность измерять УВПП в градусах международной сахарной шкалы °Z на различных длинах волн:
-
- Saccharomat 103 рабочая длина волны 587 нм;
-
- Saccharomat 101 рабочая длина волны 882 нм;
-
- Saccharomat 202 может проводить измерения на 2-х длинах волн 587 и 882 нм.
1оляриметры UniPol L представлены тремя моделями имеющим возможность измерять УВ11 в градусах на различных длинах волн:
-
- UniPol L рабочая длина волны 589 нм;
-
- UniPol L1000 может проводить измерения только на одной длине волны из ряда 365, 405, 436, 546, 578, 589, 633, 707, 882 нм;
-
- UniPol L2000 может проводить измерения на 2-х длинах волн из того же ряда.
Все представленные поляриметры могут быть дополнены функцией поддержания заданной температуры в камере образца, тогда в типе поляриметра появляется литера «Р» в окончании, например, Polartronic Н 532 Р или UniPol L2000 Р.
Конструктивно все поляриметры автоматические Polartronic H, Saccharomat и UniPol L выполнены в виде моноблока.
Общий вид поляриметров автоматических Polartronic H представлен на рисунке 1.
Общий вид поляриметров автоматических Saccharomat представлен на рисунке 2.
Общий вид поляриметров автоматических UniPol L представлен на рисунке 3.

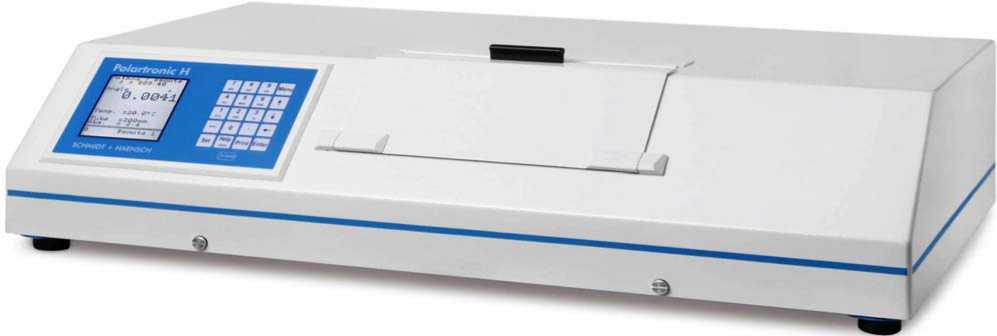

Рисунок 1 - Общий вид поляриметров автоматических Polartronic H (исполнение с LCD дисплеем)

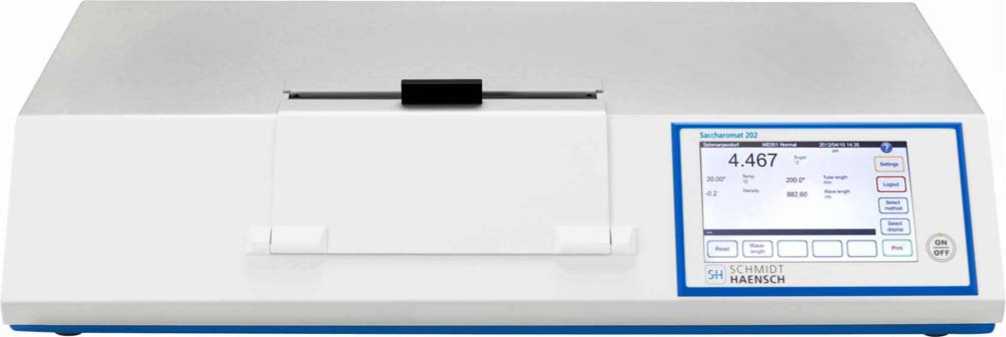

Рисунок 2 - Общий вид поляриметров автоматических Saccharomat (исполнение с сенсорной клавиатурой)
Рисунок 3 - Общий вид поляриметров автоматических UniPol L (исполнение с LCD дисплеем)
Пломбирование поляриметров автоматических Polartronic H, Saccharomat и UniPol L не предусмотрено.
Таблица 4 - Метрологические характеристики поляриметров автоматических Polartronic H
Наименование характеристики |
Значение |
Диапазон измерений угла вращения плоскости поляризации (УВ1111), ° |
от -90 до +90 |
Пределы допускаемой абсолютной погрешности измерений УВПП, ° - в диапазоне от -2° включ. до +2° включ. |
0,005 |
- в диапазоне от -90° включ. до -2° и от +2° до +90° включ. |
0,01 |
Дискретность показаний, ° |
0,0001 |
Время одного измерения, с, не более |
10 |
Таблица 5 - Метрологические характеристики поляриметров автоматических Saccharomat
Наименование характеристики |
Значение |
Диапазон измерений в градусах международной сахарной шкалы, °Z |
от -35 до +105 |
Пределы допускаемой абсолютной погрешности в градусах международной сахарной шкалы, °Z |
0,01 |
Дискретность показаний цифрового табло, °Z |
0,01 |
Время одного измерения, с, не более |
4 |
Таблица 6 - Метрологические характеристики поляриметров автоматических UniPol L
Наименование характеристики |
Значение | ||
Поляриметр автоматический модель |
UniPol L |
UniPol L1000 |
UniPol L2000 |
Диапазон измерений угла вращения плоскости поляризации (УВПП), ° |
от -90 до +90 |
Наименование характеристики |
Значение | |
Поляриметр автоматический модель |
UniPol L |
UniPol L1000 UniPol L2000 |
Пределы допускаемой абсолютной погрешности в диапазоне, УВПП, ° - от -2° включ. до +2° включ. |
0,01 |
0,005 |
- от -90° влюч. до -2° и от +2° до +90° включ. |
- |
0,01 |
Дискретность показаний цифрового табло УВПП, ° |
0,01 |
0,001 |
Время одного измерения, с, не более |
10 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Polartronic Н |
Saccharomat |
UniPol L | |
Потребляемая мощность, В^А, не более |
100 | ||
Габаритные размеры, мм, не более: | |||
- высота |
200 |
160 |
160 |
- ширина |
735 |
733 |
650 |
- длина |
425 |
315 |
315 |
Масса, кг, не более |
28 |
30 |
12 |
Условия эксплуатации: | |||
- температура окружающей среды, °С |
от +10 до +40 | ||
- относительная влажность, % |
от 20 до 80 |
