Номер по Госреестру СИ: 64109-16
64109-16 Поляриметры автоматические
(Polartronic M и Polartronic N)
Назначение средства измерений:
Поляриметры автоматические Polartronic M и Polartronic N (далее - поляриметры) предназначены для измерения угла вращения плоскости поляризации (далее - УВПП) жидких и твердых оптически активных образцов.
Внешний вид.
Поляриметры автоматические
Рисунок № 1
Внешний вид.
Поляриметры автоматические
Рисунок № 2
Внешний вид.
Поляриметры автоматические
Рисунок № 3
Программное обеспечение
Программное обеспечение идентифицируется в программе HyperTerminal при загрузке, путем вывода на дисплей поляриметра номера версии ПО. Идентификационные данные программного обеспечения поляриметров приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
HyperTerminal |
Номер версии (идентификационный номер) ПО |
293.83 (286.12) и выше |
Цифровой идентификатор ПО |
- |
Другие идентификационные данные |
- |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на каждый экземпляр поляриметра в виде наклейки, а также на середину верхней части титульного листа Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийОсновные методы измерений приведены в Руководстве по эксплуатации к поляриметру Polartronic M (Polartronic N) п.5 «Методы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к поляриметрам автоматическим Polartronic M и Polartronic N
-
1 ГОСТ 8.590-2009. Государственная поверочная схема для средств измерений угла вращений плоскости поляризации.
-
2 Техническая документация фирмы «Schmidt + Haensch GmbH&Co», Германия.
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.710-2010 «ГСИ. Поляриметры и сахариметры. Методика поверки».
Перечень эталонов, применяемых при поверке:
-
- рабочий эталон угла вращения плоскости поляризации ВЭТ 50-3-88, для Polartronic M;
-
- набор образцовых поляриметрических пластин ППО-1 (Госреестр № 11330-88) для Polartronic N.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Изготовитель
Фирма «Schmidt + Haensch GmbH&Co», Германия
Юридический адрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Tel: +49 30 / 41 70 72-0; E-mail: sales@schmidt-haensch.de
Заявитель
ООО «Фармацевтические решения», Москва, ИНН 7734695510 Юридический адрес: 123060, г. Москва, ул. Расплетина, д.19, оф.2 Тел.: +7 (495) 517-71-30, E-mail: info@pharmsolutions.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел.: +7 (495) 544-00-00
Принцип действия поляриметров основан на сканировании угла вращения плоскости поляризации и преобразовании электрического сигнала с представлением полученного результата в цифровой форме.
Поляриметры состоят из следующих основных узлов: источник света, интерференционный светофильтр, поляризатор, фокусирующая оптическая система, измерительная камера, анализатор, модулятор Фарадея, приемник излучения, а также система электропитания. На цифровое табло выводится результат измерения УВПП оптически активного образца. Панель управления поляриметров может быть выполнена в двух вариантах - LCD дисплей или а цифровая клавиатура.
Каждый тип поляриметра Polartronic M и Polartronic N имеет следующие модификации: 100 (рабочая длина волны 589,44 нм), 101 (рабочая длина волны 882,60 нм) и 202 (рабочие длины волн 589,44 и 882,60 нм).

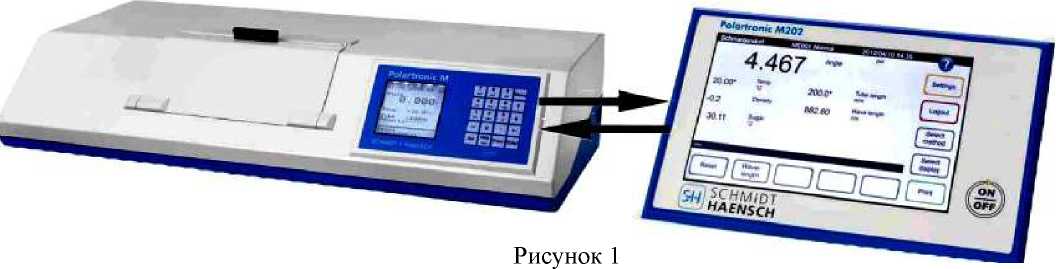

Общий вид поляриметров автоматических Polartronic M приведен на Рис. 1.

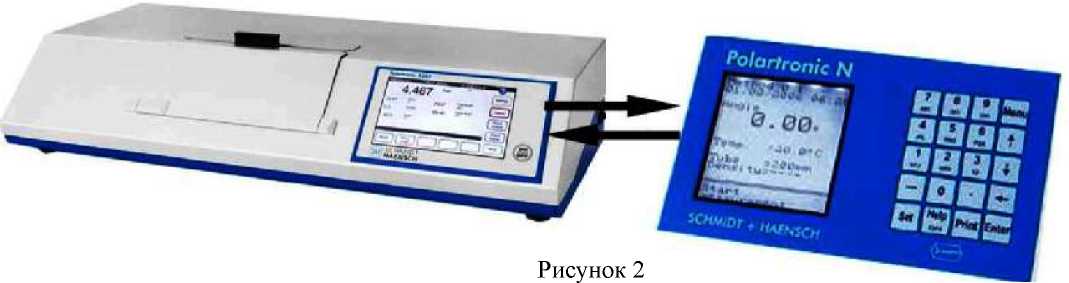

Общий вид поляриметров автоматических Polartronic N приведен на Рис. 2.

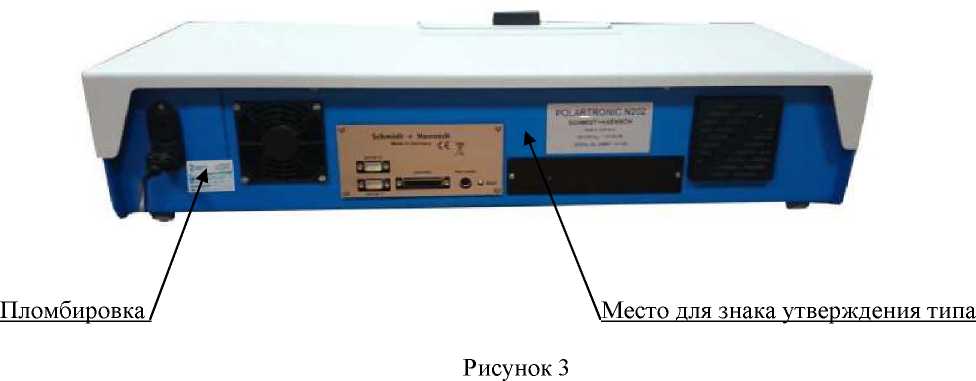

Тыльная сторона поляриметров типа Polartronic приведена на Рис. 3.
Таблица 2.1 - Метрологические характеристики
Поляриметр автоматический |
Polartronic M |
Polartronic N |
Длина волны излучения источника света | ||
- Модификация 100 |
589,44 нм | |
- Модификация 101 |
882,60 нм | |
- Модификация 202 |
589,44 нм и 882,60 нм | |
Диапазон измерений угла вращения плоскости поляризации (УВ1111) |
от минус 90° до плюс 90° | |
Диапазон показаний угла вращения плоскости поляризации (УВ1111) |
от минус 360° до плюс 360° | |
Пределы допускаемой абсолютной погрешности при измерении (УВПП) |
±0,005° |
±0,01° |
Дискретность показаний цифрового табло УВПП |
0,001° |
0,01° |
Таблица 2.2 - Технические характеристики
Время одного измерения, с, не более |
4 |
Напряжение питающей сети, В |
220±22 |
Частота питающей сети, Гц |
50±1 |
Потребляемая мощность, В •А, не более |
100 |
Габаритные размеры ДхВхШ, мм, не более: |
733 х 160 х 365 |
Масса, кг, не более: |
28 |
Диапазон температур окружающей среды, оС |
от плюс 10 до 40 |
Диапазон относительной влажности воздуха, % |
от 20 до 80 |
Диапазон атмосферного давления, кПа |
от 84 до 106 |
