Номер по Госреестру СИ: 71295-18
71295-18 Система измерения температуры
(DuoLine STAR medium)
Назначение средства измерений:
Система измерения температуры DuoLine STAR medium (далее по тексту - система) предназначена для многозонных измерений температуры зерна, хранящегося в силосах элеваторов и подачи аварийно-предупредительной сигнализации в случае превышения установленного предельного значения температуры на объекте ООО «Пивоваренная компания «Балтика» - филиал «Пивзавод «Южная заря 1974», г.Ростов-на-Дону.
Внешний вид.
Система измерения температуры
Рисунок № 1
Внешний вид.
Система измерения температуры
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства -
Номер записи - 167375
ID в реестре СИ - 396259
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DuoLine STAR medium,
Производитель
Изготовитель - Фирма "Pfeuffer GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1072 от 2018.06.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Система измерения температуры (DuoLine STAR medium)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Pfeuffer GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25665-03 |
Пурка рабочая 0,25 л с падающим грузом, Нет данных Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25665-03 |
Пурка рабочая 0,25 л с падающим грузом, Нет данных Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25801-03 |
Влагомер зерна, Granomat Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
25801-03 |
Влагомер зерна, Granomat Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
26406-04 |
Устройство измерительное, SORTIMAT мод. K Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27519-04 01.08.2009 |
Влагомеры зерна, HE Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36736-08 01.02.2013 |
Системы измерения температуры, DuoLine STAR Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
39836-08 01.01.2014 |
Измерители температуры, GT1 Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
43891-10 01.04.2015 |
Анализаторы зерна инфракрасные, Granolyser Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
63340-16 11.03.2021 |
Анализаторы инфракрасные, Granolyser Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71289-18 |
Система измерения температуры, DuoLine STAR Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71295-18 |
Система измерения температуры, DuoLine STAR medium Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
71568-18 |
Системы измерения температуры, DuoLine STAR Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
44544-10 27.04.2030 |
Влагомеры зерна, НЕ (модификации НЕ lite, НЕ 50, НЕ 100 Granomat) Фирма "Pfeuffer GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Кто поверяет Система измерения температуры (DuoLine STAR medium)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система измерения температуры (DuoLine STAR medium)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) системы является встроенным и метрологически значимым. Данное ПО было установлено в измерительный блок системы на заводе-изготовителе во время производственного цикла. Конструкция измерительно-управляющего блока исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 2 - Идентификационные данные внутреннего ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
DuoLine STAR medium |
|
Номер версии ПО |
b 04 09 09 128 |
|
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и монтажу системы методом штемпелевания, а также на корпус измерительного блока системы с помощью наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерения температуры DuoLine STAR medium
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 207-009-2018 «Система измерения температуры DuoLine STAR medium. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.02.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термометры лабораторные электронные LTA (Регистрационный № 69551-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Pfeuffer GmbH, Германия
Адрес: FlugplatzstraBe 70, 97318 Kitzingen, Germany
Телефон: +49 (0) 9321-9369-0
Факс: +49 (0) 9321-9369-50
Web-сайт: www.pfeuffer.com
Заявитель
Общество с ограниченной ответственностью «Пивоваренная компания «Балтика» (ООО «Пивоваренная компания «Балтика»)
ИНН: 7802849641
Адрес: 194292, г. Санкт-Петербург, 6-й Верхний пер., д. 3 Телефон/факс: +7 (495) 788-19-36
Web-сайт: http://www.baltika.ru/intro
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия системы основан на преобразовании сопротивления чувствительных элементов (ЧЭ) термоподвески в цифровой код при помощи управляющего модуля и дальнейшей передачи его по шине связи к вторичному прибору.
Система измерения температуры DuoLine STAR medium состоит из термоподвесок, подключенных к шине передачи цифровых сигналов, и вторичного измерительно-управляющего блока.
Вторичный блок при помощи преобразователя интерфейса осуществляет вывод данных на экран и на принтер, в результате чего осуществляется контроль над температурным режимом хранящегося зерна.
Термоподвески выполнены в виде армированного кабеля с ЧЭ в пластиковой оболочке (HD-PE). Чувствительные элементы термоподвески представляют собой термисторы (R25°c = 5 кОм), соединенные в соответствии с цветовой схемой проводов с управляющим модулем в металлическом корпусе по 2-х проводной схеме. Датчики размещены по всей длине кабеля на расстоянии 4 м друг от друга.
Фотографии общего вида компонентов системы приведены на рисунках 1-2:

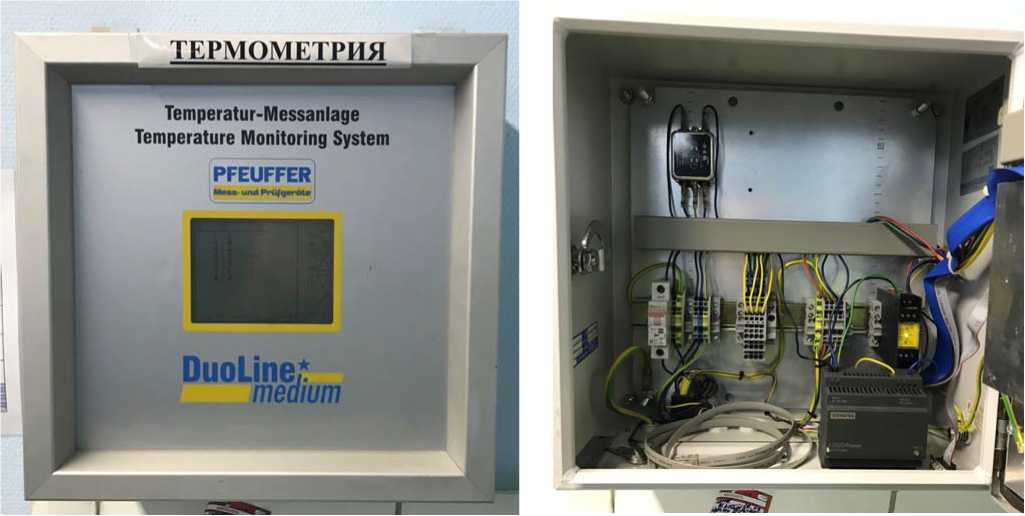

Рисунок 1 - Общий вид измерительно-управляющего блока системы

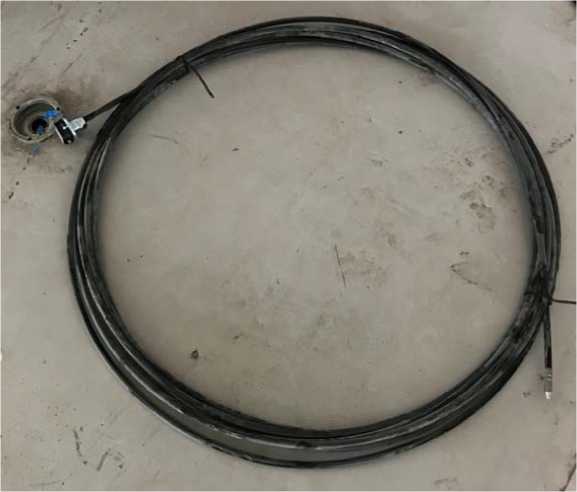

Рисунок 2 - Общий вид термоподвесок
Пломбирование системы не предусмотрено.
Проектная компоновка (состав) системы, место установки термоподвесок и заводские номера компонентов системы приведены в таблице 1.
Таблица 1
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Зав. № термоподвески |
|
1 |
Силос 1 |
29,1 |
7 |
1104 |
|
2 |
Силос 2 |
29,1 |
7 |
1105 |
|
3 |
Силос 3 |
29,1 |
7 |
1106 |
|
4 |
Силос 4 |
29,1 |
7 |
1107 |
|
5 |
Силос 5 |
29,1 |
7 |
1108 |
|
6 |
Силос 6 |
29,1 |
7 |
1109 |
|
7 |
Силос 7 |
29,1 |
7 |
1110 |
|
8 |
Силос 8 |
29,1 |
7 |
2101 |
|
9 |
Силос 9 |
29,1 |
7 |
2102 |
|
10 |
Силос 10 |
29,1 |
7 |
2103 |
|
11 |
Силос 11 |
29,1 |
7 |
2104 |
|
12 |
Силос 12 |
29,1 |
7 |
2105 |
|
13 |
Силос 13 |
29,1 |
7 |
2106 |
|
14 |
Силос 14 |
29,1 |
7 |
2107 |
|
15 |
Силос 15 |
29,1 |
7 |
2108 |
|
16 |
Силос 16 |
29,1 |
7 |
2109 |
|
17 |
Силос 17 |
29,1 |
7 |
2110 |
|
18 |
Силос 18 |
29,1 |
7 |
1204 |
|
19 |
Силос 19 |
29,1 |
7 |
1205 |
|
20 |
Силос 20 |
29,1 |
7 |
1206 |
|
21 |
Силос 21 |
29,1 |
7 |
1207 |
|
22 |
Силос 22 |
29,1 |
7 |
1208 |
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Зав. № термоподвески |
|
23 |
Силос 23 |
29,1 |
7 |
1209 |
|
24 |
Силос 24 |
29,1 |
7 |
1210 |
|
25 |
Силос 25 |
29,1 |
7 |
2201 |
|
26 |
Силос 26 |
29,1 |
7 |
2202 |
|
27 |
Силос 27 |
29,1 |
7 |
2203 |
|
28 |
Силос 28 |
29,1 |
7 |
2204 |
|
29 |
Силос 29 |
29,1 |
7 |
2205 |
|
30 |
Силос 30 |
29,1 |
7 |
2206 |
|
31 |
Силос 31 |
29,1 |
7 |
2207 |
|
32 |
Силос 32 |
29,1 |
7 |
2208 |
|
33 |
Силос 33 |
29,1 |
7 |
2209 |
|
34 |
Силос 34 |
29,1 |
7 |
2210 |
|
35 |
Силос 35 |
29,1 |
7 |
1304 |
|
36 |
Силос 36 |
29,1 |
7 |
1305 |
|
37 |
Силос 37 |
29,1 |
7 |
1306 |
|
38 |
Силос 38 |
29,1 |
7 |
1307 |
|
39 |
Силос 39 |
29,1 |
7 |
1308 |
|
40 |
Силос 40 |
29,1 |
7 |
1309 |
|
41 |
Силос 41 |
29,1 |
7 |
1310 |
|
42 |
Силос 42 |
29,1 |
7 |
2301 |
|
43 |
Силос 43 |
29,1 |
7 |
2302 |
|
44 |
Силос 44 |
29,1 |
7 |
2303 |
|
45 |
Силос 45 |
29,1 |
7 |
2304 |
|
46 |
Силос 46 |
29,1 |
7 |
2305 |
|
47 |
Силос 47 |
29,1 |
7 |
2306 |
|
48 |
Силос 48 |
29,1 |
7 |
2307 |
|
49 |
Силос 49 |
29,1 |
7 |
2308 |
|
50 |
Силос 50 |
29,1 |
7 |
2309 |
|
51 |
Силос 51 |
29,1 |
7 |
2310 |
|
52 |
Силос 52 |
29,1 |
7 |
1404 |
|
53 |
Силос 53 |
29,1 |
7 |
1405 |
|
54 |
Силос 54 |
29,1 |
7 |
1406 |
|
55 |
Силос 55 |
29,1 |
7 |
1407 |
|
56 |
Силос 56 |
29,1 |
7 |
1408 |
|
57 |
Силос 57 |
29,1 |
7 |
1409 |
|
58 |
Силос 58 |
29,1 |
7 |
1410 |
|
59 |
Силос 59 |
29,1 |
7 |
2401 |
|
60 |
Силос 60 |
29,1 |
7 |
2402 |
|
61 |
Силос 61 |
29,1 |
7 |
2403 |
|
62 |
Силос 62 |
29,1 |
7 |
2404 |
|
63 |
Силос 63 |
29,1 |
7 |
2405 |
|
64 |
Силос 64 |
29,1 |
7 |
2406 |
|
65 |
Силос 65 |
29,1 |
7 |
2407 |
|
66 |
Силос 66 |
29,1 |
7 |
2408 |
|
67 |
Силос 67 |
29,1 |
7 |
2409 |
|
68 |
Силос 68 |
29,1 |
7 |
2410 |
|
69 |
Силос 69 |
29,1 |
7 |
1504 |
|
№ |
Место установки термоподвесок |
Длина термоподвески, м |
Кол-во ЧЭ в термоподвеске, шт. |
Зав. № термоподвески |
|
70 |
Силос 70 |
29,1 |
7 |
1505 |
|
71 |
Силос 71 |
29,1 |
7 |
1506 |
|
72 |
Силос 72 |
29,1 |
7 |
1507 |
|
73 |
Силос 73 |
29,1 |
7 |
1508 |
|
74 |
Силос 74 |
29,1 |
7 |
1509 |
|
75 |
Силос 75 |
29,1 |
7 |
1510 |
|
76 |
Силос 76 |
29,1 |
7 |
2501 |
|
77 |
Силос 77 |
29,1 |
7 |
2502 |
|
78 |
Силос 78 |
29,1 |
7 |
2503 |
|
79 |
Силос 79 |
29,1 |
7 |
2504 |
|
80 |
Силос 80 |
29,1 |
7 |
2505 |
|
81 |
Силос 81 |
29,1 |
7 |
2506 |
|
82 |
Силос 82 |
29,1 |
7 |
2507 |
|
83 |
Силос 83 |
29,1 |
7 |
2508 |
|
84 |
Силос 84 |
29,1 |
7 |
2509 |
|
85 |
Силос 85 |
29,1 |
7 |
2510 |
|
86 |
Силос 86 |
29,1 |
7 |
1604 |
|
87 |
Силос 87 |
29,1 |
7 |
1605 |
|
88 |
Силос 88 |
29,1 |
7 |
1606 |
|
89 |
Силос89 |
29,1 |
7 |
1607 |
|
90 |
Силос 90 |
29,1 |
7 |
1608 |
|
91 |
Силос 91 |
29,1 |
7 |
1609 |
|
92 |
Силос 92 |
29,1 |
7 |
1610 |
|
93 |
Силос 93 |
29,1 |
7 |
2601 |
|
94 |
Силос 94 |
29,1 |
7 |
2602 |
|
95 |
Силос 95 |
29,1 |
7 |
2603 |
|
96 |
Силос 96 |
29,1 |
7 |
2604 |
|
97 |
Силос 97 |
29,1 |
7 |
2605 |
|
98 |
Силос 98 |
29,1 |
7 |
2606 |
|
99 |
Силос 99 |
29,1 |
7 |
2607 |
|
100 |
Силос 100 |
29,1 |
7 |
2608 |
|
101 |
Силос 101 |
29,1 |
7 |
2609 |
Основные метрологические и технические характеристики системы измерений температуры DuoLine STAR medium приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -20 до +70 |
|
Разрешающая способность, °C |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C: |
±0,5 (от -20 до +50 °C включ.) ±0,7 (св. +50 до +70 °C) |
|
Габаритные размеры термоподвесок, мм:
|
29100 16,2 |
|
Масса термоподвески, кг |
10 |
|
Габаритные размеры измерительного блока, мм: |
360x360x250 |
|
Напряжение питания, В
|
от 6 до 24 от 187 до 242 |
|
Рабочие условия эксплуатации системы:
|
от -20 до +70 (термоподвески) от 0 до +50 (измерительный блок системы) 100 (термоподвески) 80 (измерительный блок системы) |
