Сведения о средстве измерений: 70924-18 Трансформаторы тока

Номер по Госреестру СИ: 70924-18
70924-18 Трансформаторы тока
(JR-0,5)

Назначение средства измерений:
Трансформаторы тока JR-0,5 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 26.08.2018
Срок свидетельства -
Номер записи - 167020
ID в реестре СИ - 395904
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "EPRO Gallspach GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.

На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.

После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.

Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№783 от 2018.04.23 Об утверждении типов средств измерений

Наличие аналогов СИ: Трансформаторы тока (JR-0,5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "EPRO Gallspach GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
29574-05

Трансформаторы напряжения измерительные эталонные, NVOS 220
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
5 лет
32118-06
01.07.2011
Трансформаторы тока измерительные эталонные, NCD, NCO
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
5 лет
32118-12
09.07.2017
Трансформаторы тока измерительные эталонные, NCD, NCO
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
ОТ
5 лет
32397-06
01.09.2011
Трансформаторы напряжения измерительные эталонные, NVDD, NVOD, NVOS, NVRD
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
5 лет
32397-12
09.07.2017
Трансформаторы напряжения измерительные эталонные, NVDD, NVOD, NVOS, NVRD
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
ОТ
5 лет
34955-07

Трансформаторы тока, JR 0,5
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
4 года
34956-07

Трансформаторы тока, JR 0,5
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
4 года
34957-07

Трансформаторы тока, JR 0,5
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
4 года
35406-07
01.08.2012
Трансформаторы тока встроенные, JR 0,5
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
8 лет
35406-12
23.03.2017
Трансформаторы тока встроенные, JR 0,5
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
ОТ
8 лет
47177-11

Трансформаторы тока встроенные, JR 0,5
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
ОТ
8 лет
56003-13

Трансформаторы напряжения измерительные эталонные, NVRD
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
ОТ
5 лет
70105-17
29.12.2022
Трансформаторы тока встроенные, JR 0,5
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
ОТ
МП
8 лет
70924-18

Трансформаторы тока, JR-0,5
Фирма "EPRO Gallspach GmbH" (АВСТРИЯ )
ОТ
МП
8 лет

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (JR-0,5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы тока (JR-0,5)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к трансформаторам тока JR-0,5 ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

Поверка

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.51);

Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;

Магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.


Изготовитель

EPRO Gallspach GmbH, Австрия
Адрес: Styriastrasse 2, A-4713 Gallspach, Austria
Телефон: +43 (0) 7248 68462-0
Web-сайт: www.epro.at
E-mail: eprooffice@epro.at

Заявитель


Общество с ограниченной ответственностью «Стройэнергетика» (ООО «Стройэнергетика») ИНН 7716809275
Адрес: 129337, г. Москва, ул. Красная Сосна, д. 20, стр. 1, комн. 4 Телефон: +7 (926) 786-90-40
E-mail: Stroyenergetika@gmail. com

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока JR-0,5 по принципу конструкции - встроенные. Трансформаторы устанавливаются на вводах силовых трансформаторов и являются комплектующими изделиями. По числу ступеней трансформации - одноступенчатые, с вторичными обмотками для измерений и учета.

Конструктивно трансформаторы представляют собой тороидальный сердечник, на котором равномерно распределены вторичные обмотки, покрытые слоем полиэфирной ленты. Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет ввод, проходящий через внутреннее окно трансформаторов. Выводы вторичных обмоток подключаются к клеммным колодкам, размещенным в шкафах управления силового трансформатора.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

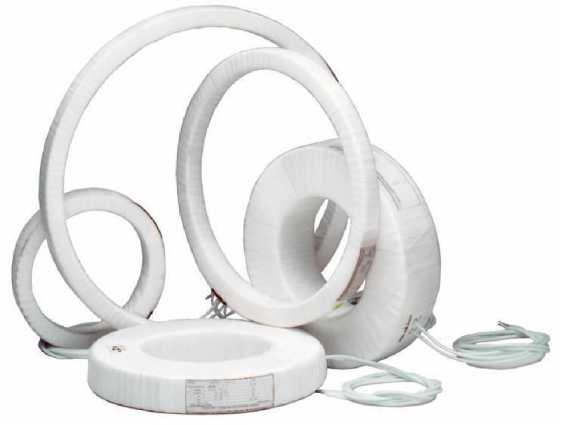

Общий вид средства измерений приведен на рисунке 1.
