Номер по Госреестру СИ: 47177-11
47177-11 Трансформаторы тока встроенные
(JR 0,5)
Назначение средства измерений:
Трансформаторы тока встроенные JR 0,5 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты и управления в установках переменного тока промышленной частоты.

Внешний вид.

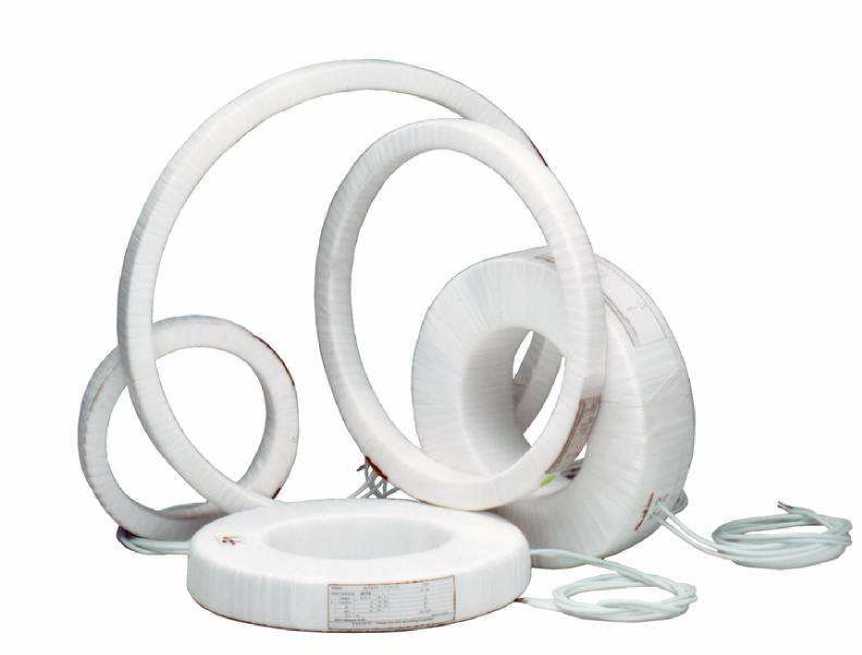

Трансформаторы тока встроенные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока встроенным JR 0,5-
1. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
-
2. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
-
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
-
4. Техническая документация фирмы «EPRO Gallspach GmbH», Австрия.
Изготовитель
Фирма «EPRO Gallspach GmbH», Австрия.Адрес: StyriastraBe 2, А-4713 Gallspach, Austria.
Тел. +43-07248-68462-0 Факс: +43 07248-68463-37
Web-сайт: http://www.epro.at
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока JR 0,5 по принципу конструкции - встроенные. Трансформаторы устанавливаются на вводах силовых трансформаторов и являются комплектующими изделиями. По числу ступеней трансформации - одноступенчатые, с вторичными обмотками для измерений и учета.
Конструктивно трансформаторы представляют собой тороидальный сердечник, на котором равномерно распределены вторичные обмотки, покрытые слоем полиэфирной ленты. Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет ввод, проходящий через внутреннее окно трансформаторов. Выводы вторичных обмоток подключаются к клеммным колодкам, размещенным в шкафах управления силового трансформатора.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Номинальное напряжение, кВ
0,66
0,72
50
750; 1000; 1500; 2000
5
0,2S
30
5
210/350x190
52
Наибольшее рабочее напряжение, кВ
Номинальная частота напряжения сети, Гц
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности вторичной обмотки для измерений и учета
Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более
Габаритные размеры, мм,
(внутренний диаметр/внешний диаметрхвысота)
Масса, кг
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69.
