Номер по Госреестру СИ: 70815-18
70815-18 Контроллеры многофункциональные
(SPRECON-E-C)
Назначение средства измерений:
Контроллеры многофункциональные SPRECON-E-C (далее по тексту - контроллеры) предназначены для:
- измерений напряжения и силы переменного тока, измерений активной, реактивной и полной электрических мощностей, частоты в трехфазных трех- и четырехпроводных сетях переменного тока частотой 50 Гц;
- измерений унифицированных сигналов силы постоянного тока;
- измерений (преобразований значения) температуры при подключении к термопреобразователям сопротивления с номинальной статической характеристикой (НСХ) типа Pt100 (по ГОСТ 6651-2009);
- формирования выходных аналоговых унифицированных сигналов силы постоянного тока.
Внешний вид.
Контроллеры многофункциональные
Рисунок № 1
Внешний вид.
Контроллеры многофункциональные
Рисунок № 2
Программное обеспечение
Контроллеры имеют встроенное прикладное и сервисное программное обеспечение (далее по тексту - ПО).
Прикладное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования контроллеров и управления интерфейсом. Оно является метрологически значимым.
Сервисное ПО не является метрологически значимым и предназначено для конфигурирования контроллеров и просмотра текущих данных, получаемых и обрабатываемых контроллерами.
Идентификационные данные встроенного прикладного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного прикладного ПО
Идентификационные данные (признаки) |
Значение |
Встроенное | |
Идентификационное наименование ПО |
sce P9pu244 m552 sc 849m.fwi |
Номер версии (идентификационный номер ПО), не ниже |
8.49m |
Цифровой идентификатор ПО |
0000H |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -
«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на этикетку и эксплуатационную документацию контроллеров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным SPRECON-E-C
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
Техническая документация фирмы «Sprecher Automation, GmbH», Австрия
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-190-17 «Контроллеры многофункциональные SPRECON-E-C. Методика поверки», утвержденному ООО «ИЦРМ» 20.12.2017 г.
Основные средства поверки:
-
- калибратор электрической мощности Fluke 6100A (регистрационный номер в Федеральном информационном фонде 33864-07).
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-03);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр или в свидетельство о поверке.
Заявитель
Акционерное общество «РТСофт» (АО «РТСофт»)ИНН 5031003892
Адрес: 105037, г. Москва, ул. Никитинская, д.3
Юридический адрес: 142432, Московская обл., г. Черноголовка, Северный проезд, д. 1 Телефон: (495) 742-68-28
Факс: (495) 742-68-29
E-mail: rtsoft@rtsoft.msk.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия контроллеров основан на аналогово-цифровом преобразовании входных сигналов, а также сборе данных от внешних датчиков, с последующей обработкой встроенным микропроцессором и передачи данных через внешние интерфейсы.
Контроллеры применяются для создания информационно-измерительных и управляющих комплексов, используемых для построения систем мониторинга, автоматизации технологических процессов в различных отраслях промышленной (энергетики, химической, рудной и пр.) и непромышленной сфер.
Контроллеры имеют различные варианты исполнений (SPRECON-E-C92, SPRECON-E-C94, SPRECON-E-C96), отличающиеся конструкцией и функциональными возможностями входящих в них модулей, обусловленными требованиями конкретных потребителей.
Опционально контроллеры могут комплектоваться внешней выносной панелью управления. Внешняя панель управления подключается к контроллеру по интерфейсу RS422. Панель можно устанавливать в шкафу контроллеров, а также выносить за его пределы.
Модули контроллеров обеспечивают измерение выходных сигналов измерительных трансформаторов напряжения и тока и (или) выходных сигналов силы постоянного тока первичных измерительных преобразователей.
Контроллеры обеспечивают сбор сигналов телесигнализации, выдачу команд телеуправления, расчет условия блокировки управления, обработку пользовательских алгоритмов, обмен данными с внешними устройствами по стандартным протоколам информационного обмена с использованием интерфейсов IEEE 802.3 (Ethernet), RS-485/422, RS-232, оптоволокну.
Питание контроллера осуществляется от источников постоянного тока напряжением от 24 до 60 В или постоянного/переменного тока от 110 до 220/от 115 до 230 В в зависимости от модификации блока питания.
Синхронизация системного времени производится по протоколам NTP или PTP.
Контроллеры имеют модульный состав. В зависимости от требований контроллеры комплектуются модулями с различными комбинациями измерительных каналов аналогового ввода/вывода.
Для измерений напряжения и силы переменного тока, измерения активной, реактивной и полной электрических мощностей, частоты в трехфазных трех- и четырехпроводных сетях переменного тока частотой 50 Гц применяются модули CTVT, указанные в таблице 1.
Таблица 1 - Описание модулей CTVT
№ |
Наименование |
Описание |
1 |
CTVT 3I/3U-50Hz-1A-100V |
3 измерительных канала тока/3 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
2 |
CTVT 3I/3U-50Hz- 5A-100V |
3 измерительных канала тока/3 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
3 |
CTVT 3I/5U-50Hz- 5A-100V |
3 измерительных канала тока/5 измерительных каналов напряжений, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
4 |
CTVT 4I/4U-50Hz- 1A-100V |
4 измерительных канала тока/4 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
5 |
CTVT 3I/4U/PT100- 50Hz-1A-100V |
3 измерительных канала тока/4 измерительных канала напряжения/1 измерительный канал PT100, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
6 |
CTVT 3I/4U/PT100- 50Hz-5A-100V |
3 измерительных канала тока/4 измерительных канала напряжения/1 измерительный канал PT100, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
7 |
CTVT 3I/5U-50Hz-1A-100V |
3 измерительных канала тока/5 измерительных каналов напряжений, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
8 |
CTVT 3I/5U-50Hz- 5A-100V |
3 измерительных канала тока/5 измерительных каналов напряжений, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
9 |
CTVT 4I/4U-50Hz- 1A-100V |
4 измерительных канала тока/4 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 1 А, номинальное линейное напряжение 100 В |
10 |
CTVT 4I/4U-50Hz- 5A-100V |
4 измерительных канала тока/4 измерительных канала напряжения, номинальная частота 50 Гц, номинальный ток 5 А, номинальное линейное напряжение 100 В |
11 |
CTVT 4U-50Hz-100V |
4 измерительных канала напряжения, номинальная частота 50 Гц, номинальное линейное напряжение 100 В |
12 |
CTVT 5U-50Hz-100V |
5 измерительных каналов напряжений, номинальная частота 50 Гц, номинальное линейное напряжение 100 В |
Для измерений унифицированных сигналов силы постоянного тока применяются модули AI2010 модели 94.2.554.00.
Для измерений температуры при подключении к термопреобразователям сопротивления с номинальной статической характеристикой (НСХ) типа Pt100 (по ГОСТ 6651-2009) применяются либо отдельный модуль PT100 модель 94.2.512.00 на 8 каналов, либо 1 модуль CTVT (таблица 1, варианты CTVT 3I/4U/PT100-50Hz-1A-100V и CTVT 3I/4U/PT100-50Hz-5A-100V).
Для формирования выходных унифицированных аналоговых сигналов силы постоянного тока (от минус 20 до плюс 20 мА) применяются модули AO-2000 модели 94.2.518.00-02.
Общий вид контроллеров, место пломбирования от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.
Место пломбирования от несанкционированного доступа
Место нанесения знака поверки

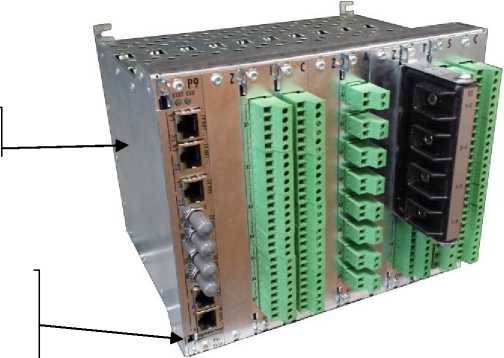

а) вид контроллера без панели управления

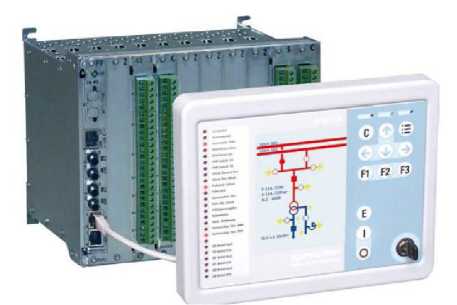

б) вид контроллера с выносной панелью управления
Рисунок 1 - Общий вид контроллеров, место пломбирования от несанкционированного доступа и место нанесения знака поверки
Таблица 10 - Комплектность контроллеров
Наименование |
Обозначение |
Количество |
Контроллер многофункциональный SPRECON-E-C |
1 шт. | |
Внешняя панель управления * |
1 шт. | |
Сервисный кабель * |
1 шт. | |
Комплект ЗИП * |
1 шт. | |
Диск с программным обеспечением |
1 шт. | |
Методика поверки |
ИЦРМ-МП-190-17 |
1 экз. |
Руководство по эксплуатации |
ЛКЖТ.424315.655 РЭ |
1 экз. |
Формуляр |
ЛКЖТ.424315.655ФО |
1 экз. |
Этикетка |
- |
1 экз. |
Примечание - * - поставляется в зависимости от заказа |
Основные метрологические и технические характеристики контроллеров приведены в таблицах 3 - 9.
Таблица 3 - Метрологические характеристики измерительных каналов CTVT100B, CTVT1A,
CTVT5A
Измеряемая величина |
Диапазоны измерений |
Пределы допускаемой погрешности: абсолютной (Д); основной приведенной (y)1) |
Условное обозначение измерительного канала | |
Действующее значение напряжения переменного синусоидального тока с номинальной частотой 50 Гц, В |
фазное |
от 0,02- ином до 0,2-U™ включ. |
±0,2 % (y) |
CTVT100B |
св. 0,2 ином до 0,8ином включ. |
±0,2 % (y) | |||
св. 0,8ином до 1,2ином |
±0,2 % (y) | |||
линейное |
от 0,02 ином до 0,2ином включ. |
±0,2 % (y) | ||
св. 0,2 ином до 0,8ином включ. |
±0,2 % (y) | |||
св. 0,8ином до 1,2ином |
±0,2 % (y) | |||
Действующее значение силы переменного синусоидального тока с номинальной частотой 50 Гц, А |
от 0,02'Тном до 1,2^1ном |
±0,5 % (y) |
CTVT1A | |
CTVT5A | ||||
Частота переменного синусоидального тока, Гц |
от 45 до 55 (от 0,9'./||о\| до М/ном) |
±0,01 Гц (Д) |
- | |
Примечание 1) приведенная к номинальным значениям:
|
Таблица 4 - Метрологические характеристики измерительных каналов CTVT100B1A, CTVT100B5A
Измеряемая величина |
Коэффициент мощности |
Диапазон измерений |
Пределы допускаемой основной приведенной (y)1) погрешности |
Условное обозначение измерительного канала |
от 0,25 до 0,5 включ. |
от 0,02^1ном^ ином до 1,2^1ном^ ином |
±0,5 % (y) | ||
Активная |
от 0,02'Тном' ином до 0,1-Люм-ином включ. |
±0,5 % (y) | ||
электрическая |
св. 0,5 до |
св. 0,1'1ном' ином до |
±0,3 % (y) | |
мощность, Вт |
0,2^1ном^ином включ. |
CTVT100B1A | ||
(фазная / |
0,8 включ. |
св. 0,2'7ном' ином до |
±0,2 % (y) | |
суммарная по |
1^1ном^ ином включ. | |||
трем фазам) |
св. 1^1ном^ином до 1,2,1ном' ином |
±0,1 % (y) | ||
св. 0,8 до 1,0 |
от 0,02^1ном^ ином до 0,1-1ном-ином включ. |
±0,5 % (y) |
Измеряемая величина |
Коэффициент мощности |
Диапазон измерений |
Пределы допускаемой основной приведенной (y)1) погрешности |
Условное обозначение измерительного канала |
св. 0,8 до 1,0 |
св. ОД'/ном' ином до 0,2^Тном^ ином включ. |
±0,3 % (Y) | ||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,2 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,1% (Y) | |||
от -1,0 до -0,8 включ. |
от 0,02'Тном' ином до 0,1-1ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном-ином включ. |
±0,5 % (Y) | |||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,5 % (Y) | |||
св. -0,8 до -0,5 включ. |
от 0,02'Тном' ином до 0,1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 0,2'7ном' ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2'1ном' ином |
±0,5 % (Y) | |||
св. -0,5 до -0,25 |
от 0,02'Тном' ином до 1,2'1ном' ином |
±0,5 % (Y) | ||
Активная электрическая мощность, Вт (фазная / суммарная по трем фазам) |
от 0,25 до 0,5 включ. |
от 0,02'Тном' ином до 1,2^1ном^ ином |
±0,5 % (Y) |
CTVT100B5A |
св. 0,5 до 0,8 включ. |
от 0,02'Тном' ином до 0,1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 0,1'Тном' ином до 0,2^1ном-ином включ. |
±0,3 % (Y) | |||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,2 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,1 % (Y) | |||
св. 0,8 до 1,0 |
от 0,02'Тном' ином до 0,1-1ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'Тном' ином до 0,2^1ном-ином включ. |
±0,3 % (Y) | |||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,2 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,1% (Y) |
Измеряемая величина |
Коэффициент мощности |
Диапазон измерений |
Пределы допускаемой основной приведенной (y)1) погрешности |
Условное обозначение измерительного канала |
от -1,0 до -0,8 включ. |
от 0,02'Тном' ином до 0,1^ном^ ином включ. |
±0,5 % (Y) | ||
св. ОД'Тном' ином до 0,2^/ном^ином включ. |
±0,5 % (Y) | |||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,5 % (Y) | |||
св. -0,8 до -0,5 включ. |
от 0,02'Тном' ином до 0,1-1ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'Тном' ином до 0,2^1ном-ином включ. |
±0,5 % (Y) | |||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2'1ном' ином |
±0,5 % (Y) | |||
св. -0,5 до -0,25 |
от 0,02'Тном' ином до 1,2'1ном' ином |
±0,5 % (Y) | ||
Реактивная электрическая мощность, вар (фазная / суммарная по трем фазам) |
от 0,25 до 0,5 включ. |
от 0,02'Тном' ином до 1,2^1ном^ ином |
±0,5 % (Y) |
CTVT100B1A |
св. 0,5 до 0,8 включ. |
от 0,02'Тном' ином до 0,1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 0,2'7ном' ином до 1^1ном^ ином включ. |
±0,3 % (Y) | |||
св. 1^1ном^ином до 1,2'1ном' ином |
±0,2 % (Y) | |||
св. 0,8 до 1,0 |
от 0,02'Тном' ином до 0,1-1ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'Тном' ином до 0,2^1ном-ином включ. |
±0,5 % (Y) | |||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,3 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,2 % (Y) | |||
от -1,0 до -0,8 включ. |
от 0,02'Тном' ином до 0,1-1ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном-ином включ. |
±0,5 % (Y) | |||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) |
Измеряемая величина |
Коэффициент мощности |
Диапазон измерений |
Пределы допускаемой основной приведенной (y)1) погрешности |
Условное обозначение измерительного канала |
от -1,0 до -0,8 включ. |
св. ^-^ом'^юм до 1,2'Тном' ином |
±0,5 % (Y) | ||
св. -0,8 до -0,5 включ. |
от 0,02'Тном' ином до 0,1-1ном-ином включ. |
±0,5 % (Y) | ||
св. ОД'Тном' ином до 0,2^1ном-ином включ. |
±0,5 % (Y) | |||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,5 % (Y) | |||
св. -0,5 до -0,25 |
от 0,02'Тном' ином до 1,2^1ном^ ином |
±0,1 % (Y) | ||
Реактивная электрическая мощность, вар (фазная / суммарная по трем фазам) |
от 0,25 до 0,5 включ. |
от 0,02^Тном^ ином до 1,2^1ном^ ином |
±0,5 % (Y) |
CTVT100B5A |
св. 0,5 до 0,8 включ. |
от 0,02'Тном' ином до 0,1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ ином включ. |
±0,3 % (Y) | |||
св. 0,2'7ном' ином до 1^1ном^ ином включ. |
±0,2 % (Y) | |||
св. 1^1ном^ином до 1,2'1ном' ином |
±0,1 % (Y) | |||
св. 0,8 до 1,0 |
от 0,02'Тном' ином до 0,1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ ином включ. |
±0,3 % (Y) | |||
св. 0,2'7ном' ином до 1^1ном^ ином включ. |
±0,2 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,1% (Y) | |||
от -1,0 до -0,8 включ. |
от 0,02'Тном' ином до 0,1-1ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном-ином включ. |
±0,5 % (Y) | |||
св. 0,2^Тном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,5 % (Y) | |||
св. -0,8 до -0,5 включ. |
от 0,02'Тном' ином до 0,1-1ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном-ином включ. |
±0,5 % (Y) |
Измеряемая величина |
Коэффициент мощности |
Диапазон измерений |
Пределы допускаемой основной приведенной (y)1) погрешности |
Условное обозначение измерительного канала |
св. -0,8 до -0,5 включ. |
св. 0,2'7ном' ином до 1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,5 % (Y) | |||
св. -0,5 до -0,25 |
от 0,02'Тном' ином до 1,2^1ном^ ином |
±0,5 % (Y) | ||
Полная электрическая мощность, Вт (фазная / суммарная по трем фазам) |
от 0,25 до 0,5 включ. |
от 0,02^1ном^ ином до 1,2^1ном^ ином |
±0,5 % (Y) |
CTVT100B1A |
св. 0,5 до 0,8 включ. |
от 0,02'Тном' ином до 0,1-!ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ином включ. |
±0,3 % (Y) | |||
св. 0,2^1ном^ ином до 1^1ном^ ином включ. |
±0,2 % (Y) | |||
св. 1^1ном^ином до 1,2'1ном' ином |
±0,1 % (Y) | |||
св. 0,8 до 1,0 |
от 0,02'Тном' ином до 0,1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ ином включ. |
±0,3 % (Y) | |||
св. 0,2'7ном' ином до 1^1ном^ ином включ. |
±0,2 % (Y) | |||
св. 1^1ном^ином до 1,2'1ном' ином |
±0,1% (Y) | |||
от -1,0 до -0,8 включ. |
от 0,02'Тном' ином до 0,1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 0,2^1ном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,5 % (Y) | |||
св. -0,8 до -0,5 включ. |
от 0,02'Тном' ином до 0,1-!ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ином включ. |
±0,5 % (Y) | |||
св. 0,2^1ном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,5 % (Y) | |||
св. -0,5 до -0,25 |
от 0,02'Тном' ином до 1,2^1ном^ ином |
±0,5 % (Y) |
Измеряемая величина |
Коэффициент мощности |
Диапазон измерений |
Пределы допускаемой основной приведенной (y)1) погрешности |
Условное обозначение измерительного канала |
Полная электрическая мощность, Вт (фазная / суммарная по трем фазам) |
от 0,25 до 0,5 включ. |
от 0,02'Тном' ином до 1,2'1ном' ином |
±0,5 % (Y) |
CTVT100B5A |
св. 0,5 до 0,8 включ. |
от 0,02'Тном' ином до 0,1-!ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'Тном' ином до 0,2^1ном^ином включ. |
±0,3 % (Y) | |||
св. 0,2^1ном^ ином до 1^1ном^ ином включ. |
±0,2 % (Y) | |||
св. 1^1ном^ ином до 1,2^1ном^ ином |
±0,1 % (Y) | |||
св. 0,8 до 1,0 |
от 0,02'Тном' ином до 0,1-!ном-ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ ином включ. |
±0,3 % (Y) | |||
св. 0,2'7ном' ином до 1^1ном^ ином включ. |
±0,2 % (Y) | |||
св. 1^1ном^ином до 1,2^1ном^ ином |
±0,1% (Y) | |||
от -1,0 до -0,8 включ. |
от 0,02'Тном' ином до 0,1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 0,2^1ном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2'1ном' ином |
±0,5 % (Y) | |||
св. -0,8 до -0,5 включ. |
от 0,02'Тном' ином до 0,1^1ном^ ином включ. |
±0,5 % (Y) | ||
св. 0,1'1ном' ином до 0,2^1ном^ином включ. |
±0,5 % (Y) | |||
св. 0,2^1ном^ ином до 1^1ном^ ином включ. |
±0,5 % (Y) | |||
св. 1^1ном^ином до 1,2'1ном' ином |
±0,5 % (Y) | |||
св. -0,5 до -0,25 |
от 0,02'Тном' ином до 1,2^1ном^ ином |
±0,5 % (Y) | ||
Коэффициент мощности (cosф) фазный |
от -1 до +1 |
от 0,02'Тном' ином до 1,2^1ном^ ином |
±0,5 % (y)2) |
CTVT100B1A CTVT100B5A |
Примечания
|
Таблица 5 - Метрологические характеристики измерительных каналов AI, PT100
Измеряемая величина |
Диапазоны измерений |
Пределы допускаемой погрешности: абсолютной (Д); основной приведенной (у)1) |
Условное обозначение измерительного канала |
Сила постоянного тока, мА |
от 0 до 20 |
±0,2 % (у) |
AI |
от -20 до +20 |
±0,1 % (у) | ||
от 4 до 20 |
±0,2 % (у) | ||
Температура 2), °С |
от -100 до +300 |
±1,0 °С (Д) |
PT100 |
Примечания
|
Таблица 6 - Диапазон значений электрического сопротивления постоянному току,
соответствующий типу термопреобразователя сопротивления
Номинальная статическая характеристика (НСХ) термопреобразователя сопротивления |
Диапазон измерений температуры, °С |
Диапазон значений электрического сопротивления постоянному току, Ом (по ГОСТ 6651-2009) |
PT100 |
от -100 до +300 |
от 60,26 до 212,05 |
Таблица 7 - Метрологические характеристики каналов генерации сигнала от контроллера
Воспроизводимая величина |
Диапазоны воспроизведений |
Пределы допускаемой абсолютной погрешности (Д), мА |
Условное обозначение измерительного канала |
Сила постоянного тока, мА |
от -20 до +20 |
±0,1 |
AO |
Таблица 8 - Пределы допускаемых дополнительных погрешностей, вызванных воздействием влияющих величин
Наименование влияющей величины |
Диапазон значений влияющей величины |
Пределы допускаемой дополнительной приведенной погрешности (у) 1) |
Температура окружающего воздуха, °С:
|
от -10 до +15 и от +25 до +55 |
±0,05 % (y) на каждые 10 °С |
Частота сети переменного тока, Гц:
|
от 45 до 49,5 и от 50,5 до 55 |
±0,1 (y) |
Наименование влияющей величины |
Диапазон значений влияющей величины |
Пределы допускаемой дополнительной приведенной погрешности (у) 1) |
Внешнее однородное постоянное или переменное магнитное поле, синусоидально изменяющееся во времени с частотой сети питания: - при измерении напряжения и силы переменного тока |
с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля |
±0,01 (Y) |
Повышенная влажность при температуре + 55 ° С , %: - при измерении напряжения и силы переменного тока |
от 80 до 93 |
±0,01 (Y) |
Примечания 1) - приведенная к номинальным значениям соответствующей измеряемой величины. |
Таблица 9 - Технические характеристики контроллеров
Наименование характеристики |
Значение |
Напряжение питания, В:
|
от 110 до 230 от 110 до 250 от 24 до 60 |
Габаритные размеры (длинахширинахвысота), мм, не более:
|
131х176х210 212x176x210 436x176x210 |
Масса, кг, не более:
|
9 |
Нормальные условия измерений:
|
от +15 до +25 до 75 от 84 до 106 50±0,5 |
Рабочие условия измерений:
|
от -10 до +55 80 от 84 до 106,7 |
Тип атмосферы по ГОСТ 15150-69, не хуже |
II (промышленная, невзрывоопасная, не содержащая токопроводящей пыли) |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
20 |
