Номер по Госреестру СИ: 56017-13
56017-13 Контроллеры многофункциональные
(SPRECON-E-Cxx)
Назначение средства измерений:
Контролеры многофункциональные SPRECON-E-Cxx (далее по тексту - контроллеры) предназначены для измерений напряжения переменного тока, силы переменного и постоянного токов, активной, реактивной и полной мощностей, частоты.

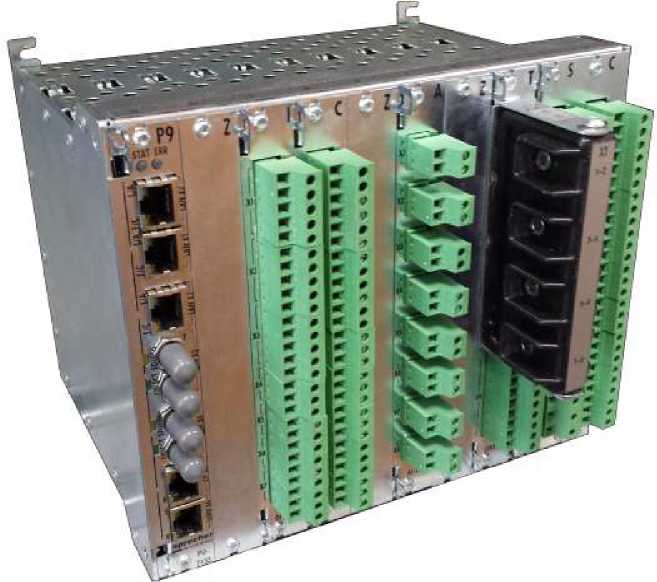

Внешний вид.
Контроллеры многофункциональные
Рисунок № 1
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования контроллеров и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Обозначение ПО |
Идентификационное наименование ПО |
Версия (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное |
sce P9pu243 m552 sc 827a.fwi |
Не ниже 8.27a |
0000H |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С». |
Знак утверждения типа
Знак утверждения типананосится типографским способом на этикетку и эксплуатационную документацию контроллеров.
Лист № 4 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации RU.11705778.404240РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным SPRECON-E-Cxx
-
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
-
2 ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия»;
-
3 Техническая документация фирмы «Sprecher Automation, GmbH», Австрия.
Поверка
Поверкаосуществляется по документу МП 56017-13 «Контроллеры многофункциональные SPRECON-E-Cxx. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2013 г.
Перечень основного оборудования для поверки:
-
1 Калибратор электрической мощности Fluke 6100A (Г.Р . № 33864-07);
-
2 Калибратор универсальный 9100 ( Г . Р . № 25985-03).
Изготовитель
Фирма «Sprecher Automation GmbH», Австрия
Адрес: Franck-Str. 51, A-4018 Linz, Austria
Заявитель
Закрытое акционерное общество «РТСофт» (ЗАО «РТСофт»), г. Москва
Адрес: 105037, г. Москва, Никитинская ул., д.3
Телефоны: (495) 742-68-28; Факс: (495) 742-68-29; E-mail: rtsoft@rtsoft.msk.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Принцип действия заключается в сборе данных об учете энергоресурсов с соответствующих вычислителей, корректоров, расходомеров, счетчиков, поддерживающих открытые протоколы обмена по цифровым интерфейсам.
Контроллеры применяются для создания информационно-измерительных и управляющих комплексов, используемых для построения систем мониторинга, автоматизации технологических процессов в различных отраслях промышленной (энергетики, химической, рудной и пр.) и непромышленной сфер.
Контроллеры имеют различные варианты исполнений (SPRECON-E-C92, SPRECON-E-C94, SPRECON-E-C96) по конструкции и функциональным возможностям, обусловленные требованиями конкретных потребителей.
Измерительные каналы контроллеров обеспечивают измерение выходных сигналов измерительных трансформаторов напряжения и тока и (или) выходных сигналов постоянного тока первичных измерительных преобразователей.
Контроллеры обеспечивают сбор сигналов телесигнализации, выдачу команд телеуправления, обмен данными с вычислительными устройствами по стандартным интерфейсам IEEE 802.3 (Ethernet), RS-485/422, RS-232, оптоволокну.
Рисунок 1 - Внешний вид контроллеров
Таблица 2 - Метрологические характеристики и технические характеристики
Измеряемая величина |
Метрологические характеристики измерительных каналов |
Условное обозначение измерительно го канала | ||
Диапазоны измерений |
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности, % | |||
1 |
2 |
3 |
4 | |
Действующее значение напряжения |
1.. |
70 |
±0,2 |
CTVT57B |
переменного синусоидального тока с номинальной частотой 50 Гц, В |
2. |
120 |
CTVT100B | |
Действующее значение силы |
0,05 |
.1,2 |
±0,5 |
CTVT1A |
переменного синусоидального тока с номинальной частотой 50 Гц, А |
0,06 |
.6,0 |
CTVT5A | |
Частота переменного |
45. |
.55 |
Пределы допускаемой |
- |
синусоидального тока, Гц |
абсолютной погрешности ±0,005 Гц | |||
Активная мощность фазы, Вт |
2. |
69 |
±0,5 |
CTVT57B1A |
2. |
346 |
CTVT57B5A | ||
2. |
152 |
CTVT127B1A | ||
2. |
762 |
CTVT127B5A | ||
Реактивная мощность фазы, вар |
2. |
69 |
±0,5 |
CTVT57B1A |
2. |
346 |
CTVT57B5A | ||
2. |
152 |
CTVT127B1A | ||
2. |
762 |
CTVT127B5A | ||
Полная мощность фазы, B^A |
2. |
69 |
±0,5 |
CTVT57B1A |
2. |
346 |
CTVT57B5A | ||
2. |
152 |
CTVT127B1A | ||
2. |
762 |
CTVT127B5A | ||
Коэффициент мощности (cosф) |
-1 |
.1 |
±0,5 |
- |
Измеряемая величина |
Метрологические характеристики измерительных каналов |
Условное обозначение измерительно го канала | |
Диапазоны измерений |
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности, % | ||
Сила постоянного тока, мА |
0.20 -20.20 4.20* | ||
Диапазон измерения температуры**, °С |
-100.300 |
Пределы допускаемой абсолютной погрешности ±1,0 °С |
PT100 |
Примечание: * - диапазон данного канала от 0 до 20 мА ** - температура измеряется путем преобразования входного сигнала электрического сопротивления от первичного термопреобразователя сопротивления PT100. Диапазон значений входного сопротивления электрическому току, соответствующий диапазону температур для данного типа термопреобразователя, приведен в таблице 3. |
Таблица 3 - Диапазон значений входного сопротивления электрическому току,
соответствующий диапазону температур
Тип термопреобразователя |
Диапазон измерения температуры, °С |
Диапазон входного сопротивления, Ом |
PT100 |
От минус 100 до плюс 300 |
От 60,26 до 212,05 |
Рабочие условия применения:
-
• Температура окружающего воздуха от минус 5 до плюс 55 °С;
-
• Относительная влажность не более 75 % при 25 °С, без конденсации;
-
• Атмосферное давление от 84 до 106,7 кПа;
-
• Тип атмосферы по ГОСТ 15150 не хуже типа II (промышленная, невзрывоопасная, не содержащая токопроводящей пыли);
-
• Напряжение питания переменного тока (110.230) В частотой (45.65) Гц или постоянного тока (110.250) В или (24.60) В;
-
• Температура транспортирования от минус 25 до плюс 70 °С;
-
• Температура хранения от плюс 5 до плюс 40 °С.
Габаритные размеры и масса контролеров многофункциональных SPRECON-E-Cxx, в зависимости от варианта корпуса указаны в таблице 4.
Таблица 4 - Габаритные размеры и масса контролеров многофункциональных SPRECON-E-Cxx
Характеристика |
Вариант корпуса | ||
24 HP |
40 HP |
84 HP | |
Габаритные размеры (Ш*В*Г), мм, не более |
131x176x160 |
212x176x160 |
436x176x160 |
Масса, кг, не более |
4 |
5 |
9 |
