Сведения о средстве измерений: 70766-18 Резервуар стальной горизонтальный цилиндрический

Номер по Госреестру СИ: 70766-18
70766-18 Резервуар стальной горизонтальный цилиндрический
(РГС-25)

Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-25 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 162624
ID в реестре СИ - 385024
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ОАО "Магистральные нефтепроводы Центральной Сибири"
Страна - РОССИЯ
Населенный пункт - г.Томск
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№565 от 2018.03.28 Об утверждении типов средств измерений

Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (РГС-25)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ОАО "Магистральные нефтепроводы Центральной Сибири"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70260-18

Резервуары стальные горизонтальные цилиндрические, РГС-50
ОАО "Магистральные нефтепроводы Центральной Сибири" (РОССИЯ г.Томск)
ОТ
МП
5 лет
70764-18

Резервуары стальные горизонтальные цилиндрические, РГС-10, РГС-25, РГС-50, РГС-60
ОАО "Магистральные нефтепроводы Центральной Сибири" (РОССИЯ г.Томск)
ОТ
МП
5 лет
70766-18

Резервуар стальной горизонтальный цилиндрический, РГС-25
ОАО "Магистральные нефтепроводы Центральной Сибири" (РОССИЯ г.Томск)
ОТ
МП
5 лет

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной горизонтальный цилиндрический (РГС-25)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуар стальной горизонтальный цилиндрический (РГС-25)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

отсутствует.


Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта резервуара печатным способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-25

ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия.

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.

Поверка

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

  • -  рулетка измерительная металлическая с грузом РНГ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;

  • -  рулетка измерительная металлическая Р10У3К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35279-07), метрологические характеристики: диапазон измерений от 0 до 10 м, класс точности 3;

  • -  толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29134-05), метрологические характеристики: диапазон измерений от 0,5 до 20,0 мм, пределы допускаемой основной абсолютной погрешности при измерении толщины ±0,1 мм;

  • -  штангенциркуль ШЦ-Ш-400-0.02  (регистрационный номер в Федеральном

информационном фонде по обеспечению единства измерений 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу резервуара в месте подписи поверителя.


Изготовитель


Открытое акционерное общество «Магистральные нефтепроводы Центральной Сибири» (ОАО «Центрсибнефтепровод»)
ИНН: 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д. 24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail: mncs@tom.transneft.ru

Заявитель

Акционерное общество «Транснефть - Центральная Сибирь» (АО «Транснефть - Центральная Сибирь»)
ИНН: 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д. 24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail: mncs@tom.transneft.ru

Испытательный центр


Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская область, г. Томск, ул. Косарева, д. 17а
Телефон: (3822) 55-44-86; факс (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru

Тип резервуара - стальной горизонтальный цилиндрический.

Резервуар представляет собой стальную конструкцию, состоящую из цилиндрического сосуда, двух усеченно-конических днищ.

Резервуар снабжен горловиной, дыхательными клапанами, площадкой с ограждением и лестницей для технического обслуживания.

Резервуар РГС-25, заводской номер К-25, установлен на СИКН №  24

НПС «Александровская», Томская область.

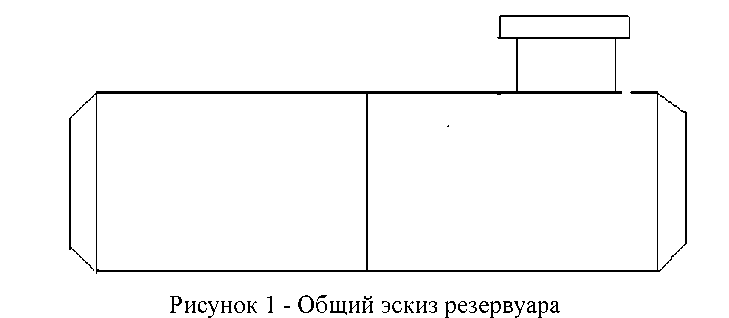

Общий эскиз резервуара РГС-25 представлен на рисунке 1.

Внешний вид. Резервуар стальной горизонтальный цилиндрический (РГС-25), http://oei-analitika.ru

Пломбирование резервуара стального горизонтального цилиндрического РГС-25 не предусмотрено.

Программное обеспечение отсутствует.


Таблица 4 -

Наименование

Обозначение

Количество (шт.)

Резервуар стальной горизонтальный цилиндрический РГС-25

-

1

Паспорт резервуара

-

1

Градуировочная таблица

-

1


Таблица 2 - Метрологические характеристика

Наименование характеристики

Значение

Номинальная вместимость, м3

25

Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрическим методом), %

±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - атмосферное давление, кПа

от -60 до +80 от 84,0 до 106,7
