70764-18 Резервуары стальные горизонтальные цилиндрические
(РГС-10, РГС-25, РГС-50, РГС-60)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-25, РГС-50, РГС-60 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10, РГС-25, РГС-50, РГС-60
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия.
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер 43611-10), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2;
-
- рулетка измерительная металлическая Р10У3К (регистрационный номер 35279-07), метрологические характеристики: диапазон измерений от 0 до 10 м, класс точности 3;
-
- толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05), метрологические характеристики: диапазон измерений от 0,5 до 20,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
-
- штангенциркуль 156 (регистрационный номер 11333-88), метрологические
характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Открытое акционерное общество «Магистральные нефтепроводы Центральной Сибири» (ОАО «Центрсибнефтепровод»)ИНН: 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д.24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail: mncs@tom.transneft.ru
Заявитель
Акционерное общество «Транснефть-Центральная Сибирь»
(АО «Транснефть-Центральная Сибирь»)
ИНН: 7017004366
Адрес: 634050, г. Томск, ул. Набережная реки Ушайки, д.24
Телефон: (3822) 27-54-58; факс (3822) 27-54-26
E-mail: mncs@tom.transneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)Адрес: 634012, Томская область, г. Томск, ул. Косарева, д.17а
Телефон: (3822) 55-44-86; факс (3822) 56-19-61
Web-сайт: tomskcsm.ru
Е-mail: tomsk@tcsms.tomsk.ru
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные конструкции, состоящие из цилиндрической стенки и двух днищ. Форма днищ представлена в таблице 1.
Цилиндрическая стенка резервуара включает в себя:
-
- два пояса рулонной сборки (РГС-10);
-
- три пояса рулонной сборки (РГС-25);
-
- четыре пояса рулонной сборки (РГС-50);
-
- семь поясов рулонной сборки (РГС-60).
Резервуары оснащены горловиной, дыхательными клапанами, площадками с ограждениями и лестницами для технического обслуживания.
Места расположения резервуаров приведены в таблице 1.
Таблица 1
Тип резервуаров |
Заводской номер |
Форма днищ |
Места расположения резервуаров |
РГС-10 |
1 |
плоское |
Томская область, ДЭС НПС «Парабель» |
2 |
плоское | ||
РГС-25 |
4 |
коническое |
Томская область, АЗС НПС «Парабель» |
5 |
плоское | ||
2345 |
коническое | ||
РГС-50 |
1 |
плоское | |
РГС-60 |
445 |
коническое |
Общий вид резервуаров представлен на рисунках 1, 2, 3, 4.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-25, РГС-50, РГС-60 не предусмотрено.

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-10

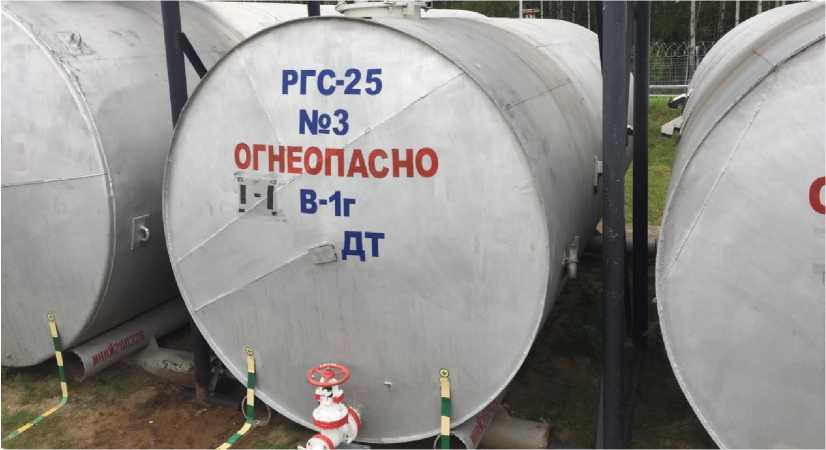

Рисунок 2 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25

Рисунок 3 - Общий вид резервуара стального горизонтального цилиндрического РГС-50

Рисунок 4 - Общий вид резервуара стального горизонтального цилиндрического РГС-60
Программное обеспечение отсутствует.
Таблица 4 -
Наименование |
Обозначение |
Количество шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-10 |
2 шт. |
Паспорт резервуара |
РГС-10 |
2 экз. |
Градуировочная таблица |
РГС-10 |
2 экз. |
Резервуар стальной горизонтальный цилиндрический |
РГС-25 |
3 шт. |
Паспорт резервуара |
РГС-25 |
3 экз. |
Градуировочная таблица |
РГС-25 |
3 экз. |
Резервуар стальной горизонтальный цилиндрический |
РГС-50 |
1 шт. |
Паспорт резервуара |
РГС-50 |
1 экз. |
Градуировочная таблица |
РГС-50 |
1 экз. |
Резервуар стальной горизонтальный цилиндрический |
РГС-60 |
1 шт. |
Паспорт резервуара |
РГС-60 |
1 экз. |
Градуировочная таблица |
РГС-60 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
РГС-10 |
РГС-25 |
РГС-50 |
РГС-60 | |
Номинальная вместимость, м3 |
10 |
25 |
50 |
60 |
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
РГС-10 |
РГС-25 |
РГС-50 |
РГС-60 | |
Средний срок службы, лет, не менее |
20 | |||
Условия эксплуатации: | ||||
- температура окружающей среды, °С |
-60 до +50 | |||
- атмосферное давление, кПа |
от 84,0 до 106,7 |
