Номер по Госреестру СИ: 70716-18
70716-18 Преобразователи термоэлектрические
(Н1, Н4)
Назначение средства измерений:
Преобразователи термоэлектрические моделей H1, H4 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры сжиженных газов в криогенных установках.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Н1, Н4
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 75f23979-c941-d2d2-4eb4-abb6a942b95c | 70716-18 | 2023-03-31 | — | актуальная |
| 4b6fc170-8d84-3392-5166-a531ca322b82 | 70716-18 | 2020-05-07 | 2023-03-31 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.


наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания или типографским способом.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Спецификация и допуски для электродвижущей силы (EMF).
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «ERCIAT SAS», Франция.
осуществляется по документу МП 207.1-072-2017 «Преобразователи термоэлектрические моделей H1, H4. Методика поверки», утверждённому ФГУП «ВНИИМС» 06.12.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП моделей H1, H4 отличаются друг от друга по конструктивному исполнению.
Термопреобразователи изготавливаются на основе термопарного кабеля и представляют собой гибкую измерительную вставку, которая состоит из одного чувствительного элемента -термопары с номинальной статической характеристикой преобразования (НСХ) типа «Т» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO) термоэлектродов и изолированным незаземленным рабочим спаем, помещенным в защитный чехол из нержавеющей стали (316L), удлинительных термоэлектродных проводов и монтажных приспособлений. Термоэлектродные провода армированы и имеют тефлоновую изоляцию.
ТП модели H4 снабжены дополнительными удлинительными термоэлектродными проводами со штекерным соединением с плоскими разъемами.
Монтаж ТП осуществляется методом установки под слой теплоизоляционных материалов при помощи различных крепежных элементов.
Фотографии общего вида ТП приведены на рисунках 1 и 2.

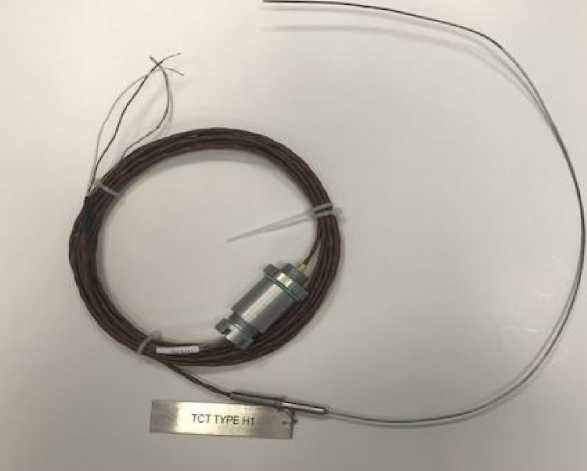

Рисунок 1 - Общий вид преобразователей термоэлектрических модели Н1

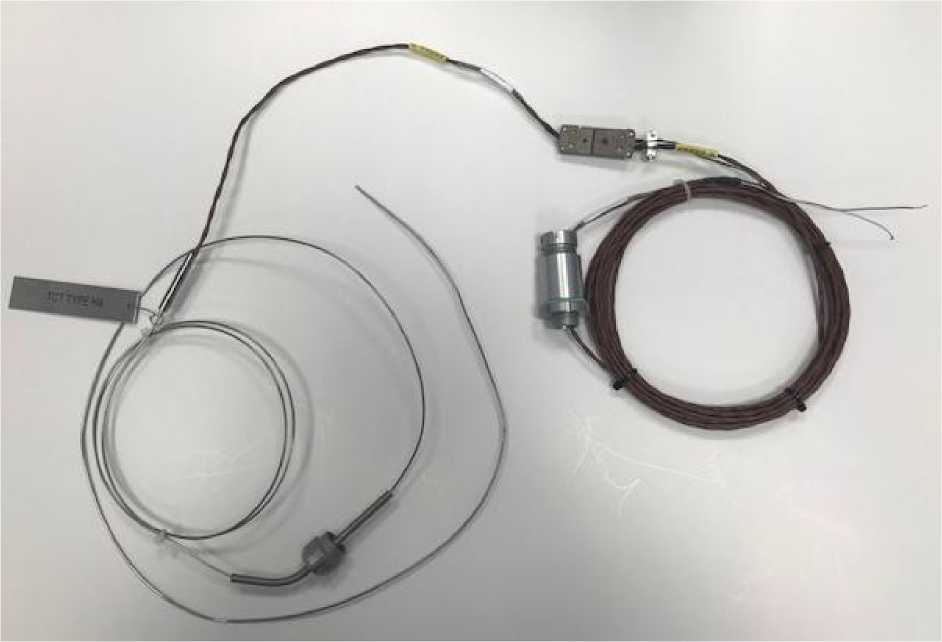

Рисунок 2 - Общий вид преобразователей термоэлектрических модели Н4
Пломбирование ТП не предусмотрено.
Программное обеспечение отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте приведены в таблице 1. Основные технические характеристики ТП приведены в таблице 2.
Таблица 1 - Основные метрологические характеристики для преобразователей термоэлектрических моделей H1, H4
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) |
|
1 |
от -40 до +125 включ. |
±0,5 | |
|
св. +125 до +350 |
±0,0041 | ||
|
T |
2 |
от -40 до +135 включ. |
±1,0 |
|
св. +135 до +350 |
±0,00751 | ||
|
3 |
от -200 до -66 включ. |
±0,0151 | |
|
св. -66 до +40 |
1,0 |
Таблица 2 - Основные технические характеристики преобразователей термоэлектрических
моделей Н1, Н4
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры (при 500 В), МОм, не менее |
1000 |
|
Длина монтажной части ТП, мм |
от 50 до 5000 |
|
Диаметр монтажной части ТП, мм |
0,5; 1,5; 3 (другие -по специальному заказу) |
|
Масса ТП, кг |
от 0,04 до 2 |
|
Длина удлинительных термоэлектродных проводов ТП, мм |
от 300 до 5500 |
|
Маркировка взрывозащиты ТП |
2Ex ia IIC T6 Gс X |
|
Назначенный срок службы ТП, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Рабочие условия эксплуатации ТП:
|
от -70 до +85 95 |
