Номер по Госреестру СИ: 70715-18
70715-18 Термопреобразователи сопротивления платиновые
(A1, A2, B, C1, D, E1, F1)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые моделей A1, A2, B, C1, D, E1, F1 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред, в т.ч. в криогенных установках (ТС моделей А1, А2, В).
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 5
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания или типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым моделей A1, A2, B, C1, D, E1, F1
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «ERCIAT SAS», Франция.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «ERCIAT SAS», Франция
Адрес: Z.I. Saint Nicolas 5, Gustave Eiffel, 94510 La Queue-en-Brie, France
Телефон: +33 (145) 930-404, факс: +33 (145) 930-537
Web-сайт: www.erciat.fr
E-mail: info@erciat.com
Заявитель
Общество с ограниченной ответственностью «Эр Ликид Глобал И энд Си Солюшенс» (ООО «Эр Ликид Глобал И энд Си Солюшенс»)ИНН 7709350720
Адрес: 109147, Россия, г. Москва, ул. Воронцовская, 17
Телефон: +7(495) 641-28-94, факс: +7(495) 641 28 91
Web-сайт: www.industry.airliquide.ru
E-mail: info.alec-moscow@airliquide.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление пропорционально изменению температуры окружающей среды.
Термопреобразователи моделей A1, A2, B, C1, D, E1, F1 отличаются друг от друга по конструктивному исполнению и по техническим характеристикам.
ТС моделей C1, D, E1, F1 состоят из сменной (модель С1) или не сменной (модели D, E1, F1) измерительной вставки, соединенной с защитной головкой, имеющей несколько модификаций, отличающихся конструкцией и степенью защиты. ТС могут комплектоваться встраиваемыми в защитную головку измерительными преобразователями утвержденных типов с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или с цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus. Головки выполнены из алюминиевого сплава, полиамида или нержавеющей стали. Измерительная вставка состоит из одного или двух проволочных платиновых чувствительных элементов (далее - ЧЭ), помещенных в защитный чехол, который соединен с керамической клеммной головкой или заканчивается присоединительными проводами. Измерительная вставка помещена в защитную арматуру с различными видами присоединения к объекту измерений или конструктивно выполнена для установки в защитную гильзу.
ТС моделей A1, A2, B представляют собой измерительную вставку из нержавеющей стали (316L) с различными видами присоединения к объекту измерений, к которой присоединен армированный кабель в тефлоновой оболочке с удлинительными проводами.
Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.
При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.
Монтаж ТС в зависимости от модели осуществляется:
-
- А1, А2, В (без соединительной головки) - методом установки под слой
теплоизоляционных материалов в гнездо, гильзу, при помощи штуцера или других различных крепежных элементов;
-
- С1, D, Е1, F1 (с соединительной головкой) - методом свободной установки в гнездо или гильзу, а также при помощи штуцера.
Фотографии общего вида ТС приведены на рисунках 1 и 2.
а) A1
б) A2
..-йяЛ • “М1
б) С1

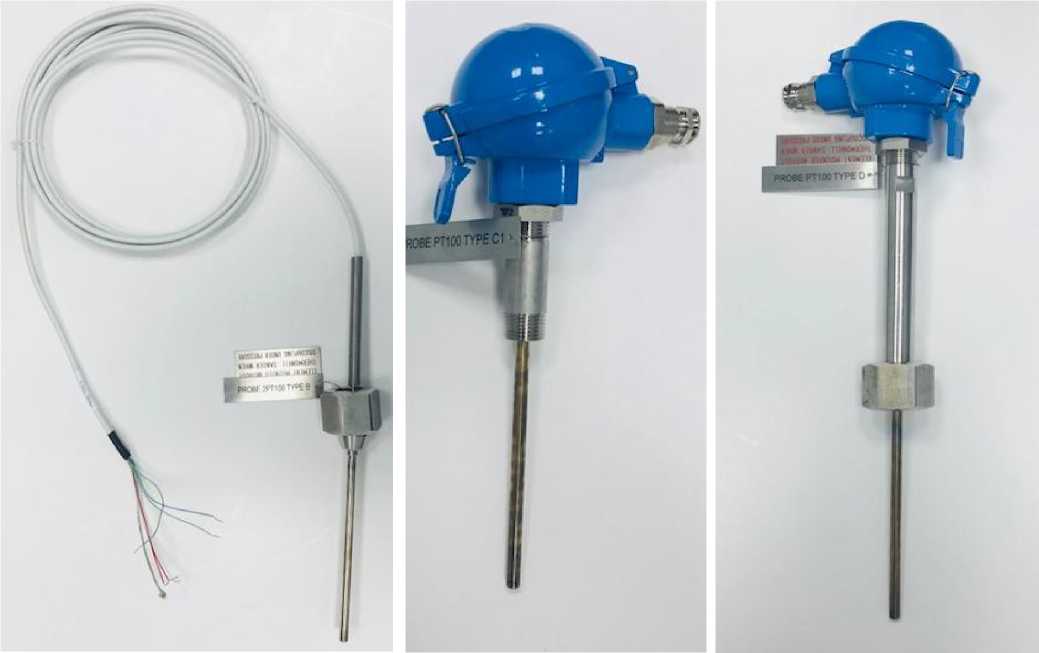

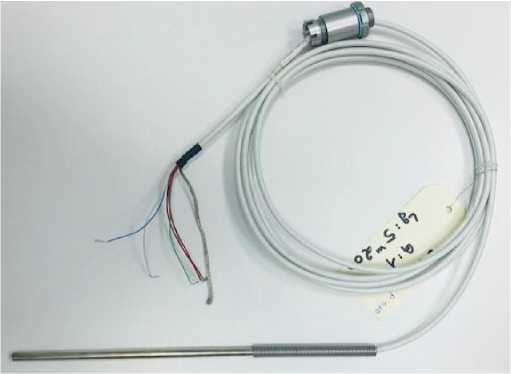

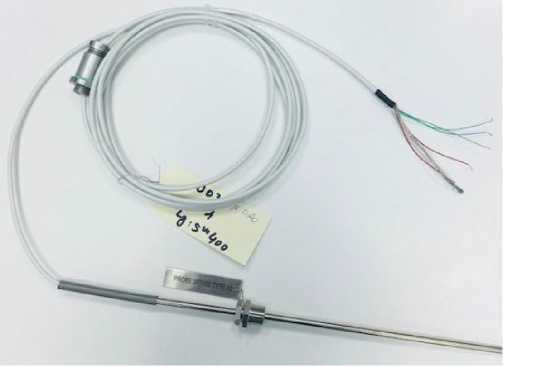

Рисунок 1 - Общий вид термопреобразователей сопротивления платиновых моделей A1, A2, B, C1, D
г) E1

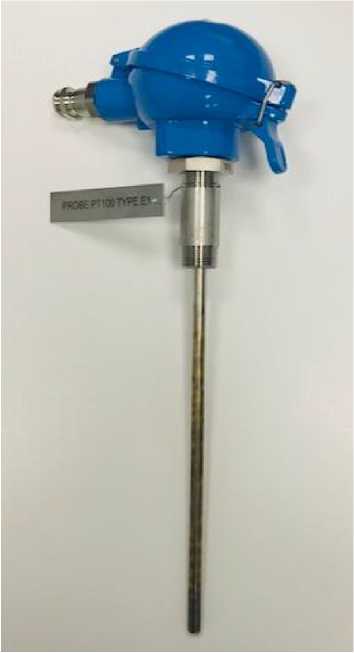

Рисунок 2 - Общий вид термопреобразователей сопротивления платиновых моделей E1, F1 Пломбирование ТС не предусмотрено.
д) F1
Таблица 2 -
Наименование |
Кол-во |
Примечание |
Термопреобразователь сопротивления платиновый |
1 шт. |
модель в соответствии с заказом |
Паспорт |
1 экз. |
- |
Таблица 1 - ТС
Наименование характеристики |
Значение |
Диапазон измерений температуры ТС (в зависимости от модели ТС), °С
|
от -196 до +200 от -196 до +350 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009 |
АА, А, В |
Сопротивление электрической изоляции при температуре от +15 до +25 °С (при 100 В), МОм, не менее |
100 |
Наименование характеристики |
Значение |
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, °С:
|
±(0,10+0,0017|t|) (от -50 до +250 °С включ.), ±(0,15 + 0,002|t|) (от -196 до -50 °С не включ., св. +250 до +350 °С) ±(0,15+0,002|t|) ±(0,30+0,005|t|), где t - абсолютное значение температуры,°С |
Длина монтажной части ТС, мм |
от 50 до 5000 |
Диаметр измерительной вставки ТС, мм |
7; 8 (другие - по специальному заказу) |
Масса ТС, кг |
от 0,04 до 3 |
Маркировка взрывозащиты ТС |
2Ex ia IIC T6 Gс X |
Диапазон температур окружающего воздуха ТС в зависимости от конструктивного исполнения, °С
|
от -70 до +120 от -60 до +85 |
Средняя наработка до отказа, ч, не менее |
40000 |
Назначенный срок службы ТС, лет |
10 |
