Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине.

Принцип действия канала измерений pH основан на измерении ЭДС электродной системы, образуемой pH-электродами.

Принцип действия канала измерений ОВП основан на измерении ЭДС электродной системы, образуемой растворозаземляющим контактом solution ground и электродом сравнения (только для датчиков рН).

Принцип действия канала измерений удельной электрической проводимости жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).

Принцип действия каналов измерений массовой концентрации растворенного кислорода основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике).

Анализаторы выпускаются в одноканальной и двухканальной модификациях состоят из микропроцессорного блока и соответствующих первичных преобразователей (далее - электро-дов/датчиков). Анализаторы М200 позволяют проводить измерение рН и ОВП или удельной электрической проводимости или концентрации растворенного кислорода (для двухканальной модификации - два параметра в любых сочетаниях) и температуры. Количество одновременно измеряемых параметров - до двух для одноканальной модификации и до четырех для двухканальной. В приборе предусмотрена температурная компенсация результатов измерений. К прибору можно подключать только цифровые датчики с маркировкой ISM.

Анализаторы имеют до четырех свободно программируемых аналоговых токовых выходов (0)4.. .20 мА для передачи измеренных значений на соответствующие регистрирующие устройства. Анализаторы поставляются в исполнениях 1/2DIN для настенного, панельного и трубного монтажа и 1/4DIN для панельного монтажа. Класс промышленной защиты IP65.

Заводской номер в виде цифрового обозначения отображается в соответствующем меню программного обеспечения анализатора.

Общий вид анализаторов жидкости комбинированных M200 представлен на рисунках 1а, 1б. Общий вид первичных преобразователей представлен на рисунках 2 - 12 (цвет и форма первичного преобразователя может отличаться от представленного на рисунке).

Пломбирование анализаторов не предусмотрено.

Рисунок 1б - Общий вид анализаторов жидкости комбинированных для настенного или трубного монтажа

Рисунок 1а - Общий вид анализаторов жидкости комбинированных для панельного монтажа

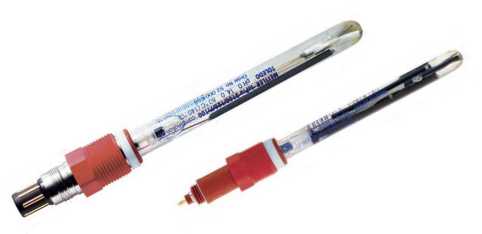

Рисунок 2. Общий вид первичных преобразователей для измерений рН/ОВП InPro325xi

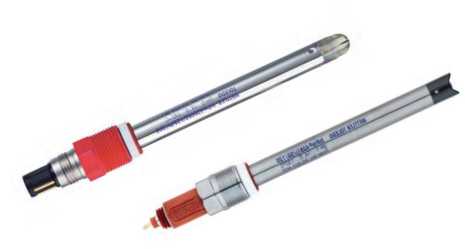

Рисунок 3. Общий вид первичных преобразователей для измерений рН/ОВП InPro426xi

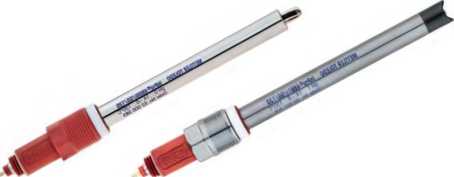

Рисунок 4. Общий вид первичных преобразователей для измерений рН/ОВП InPro480xi

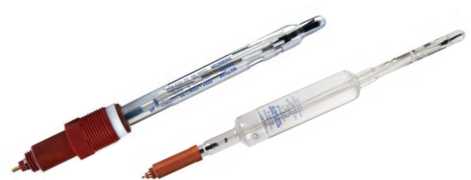

Рисунок 5. Общий вид первичных преобразователей для измерений рН/ОВП InPro310 xi

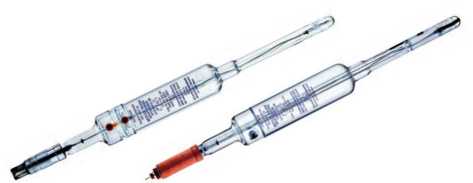

Рисунок 6. Общий вид первичных преобразователей для измерений рН/ОВП InPro200xi

Рисунок 7. Общий вид первичных преобразователей для измерений рН/ОВП pHUre

Рисунок 8. Общий вид первичных преобразователей для измерений рН/ОВП pH31, pH32, pH33, pH34, ORP41

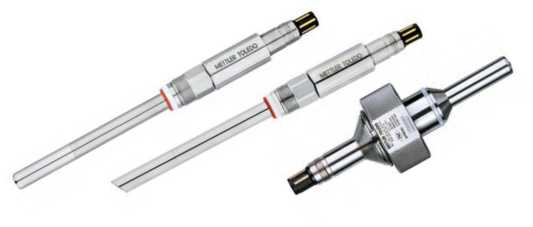

Рисунок 9. Общий вид первичных преобразователей для измерений массовой концентрации растворенного кислорода

InPro68xx(G)i

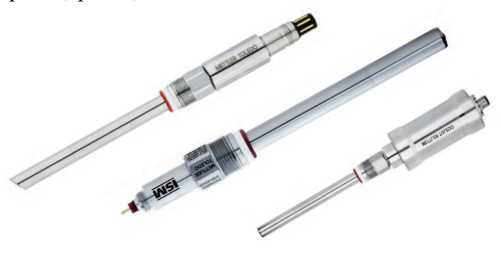

Рисунок 10. Общий вид первичных преобразователей для измерений массовой концентрации растворенного кислорода

InPro69xx(G)i

Рисунок 11. Общий вид первичных преобразователей для измерений массовой концентрации растворенного кислорода DO 21

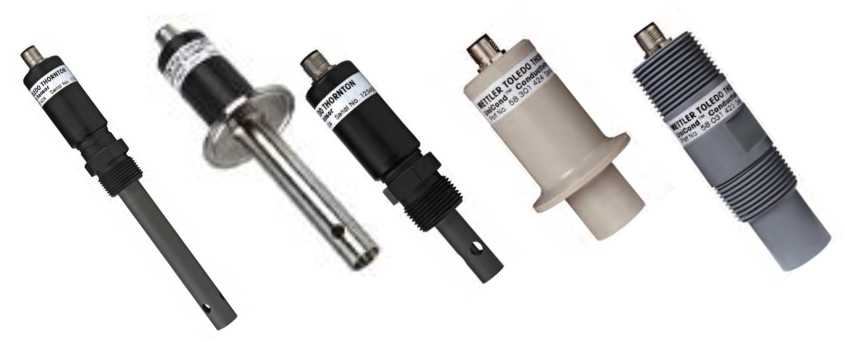

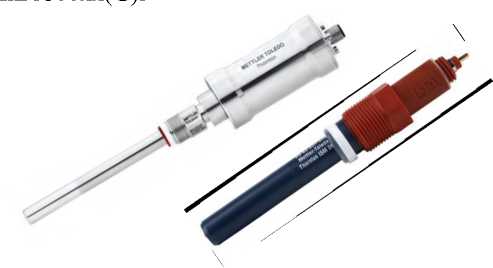

Рисунок 12. Общий вид первичных преобразователей для измерений УЭП UniCond2e, Cond 2e

71, 72, 73; 1пРго71хх1, UniCond4e, Cond 4e 77

Таблица 4 -

Продолжение таблицы 4.____________________________________________________________

* - Электроды и датчики из нижеперечисленных:

• - первичные преобразователи pH: InPro325xi, InPro426xi, InPro480xi, InPro310xi, InPro 200xi, pHUre, pH31, pH32, pH33, pH34, ORP41;

• - первичные преобразователи УЭП 2-хэлектродные: UniCond2e, Cond 2e 71, 72, 73;

• - первичные преобразователи УЭП 4-хэлектродные InPro71ххi, UniCond4e, Cond 4e 77;

• - датчики растворенного кислорода амперометрические InPro68xx(G)i, InPro69xx(G)i, DO 21. **- Соединительные кабели для электродов и датчиков

Дополнительная комплектация по требованию заказчика:

• 1.    Монтажные корпуса.

• 2.    Комплекты запасных мембран.

• 3.    Устройства для тестирования анализатора.

• 4.    Устройства для тестирования электродов и датчиков.

• 5.    Внутренние электролиты и чистящие растворы.

• 6.    Градуировочные растворы pH с номинальными значениями (2,00; 4,01; 7,00; 9,21; 10,00; 11,00);

• 7.    Градуировочные растворы УЭП (12,88 мСм/см; 1413 мкСм/см; 84 мкСм/см).

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики
