Номер по Госреестру СИ: 70307-18
70307-18 Счетчики воды универсальные и счетчики горячей воды
(MTK/MTW "Wehrle" (универсальные) и MTH "Wehrle")
Назначение средства измерений:
Счетчики воды универсальные МTK/МTW «Wehrle» и счетчики горячей воды МТН «Wehrle» (далее - счетчики) предназначены для измерения объема питьевой воды по СаНПиН 2.1.4.559 в системах водоснабжения и горячей воды систем теплоснабжения по СНИиП 2.04.07.
Внешний вид.
Счетчики воды универсальные и счетчики горячей воды
Рисунок № 1
Внешний вид.
Счетчики воды универсальные и счетчики горячей воды

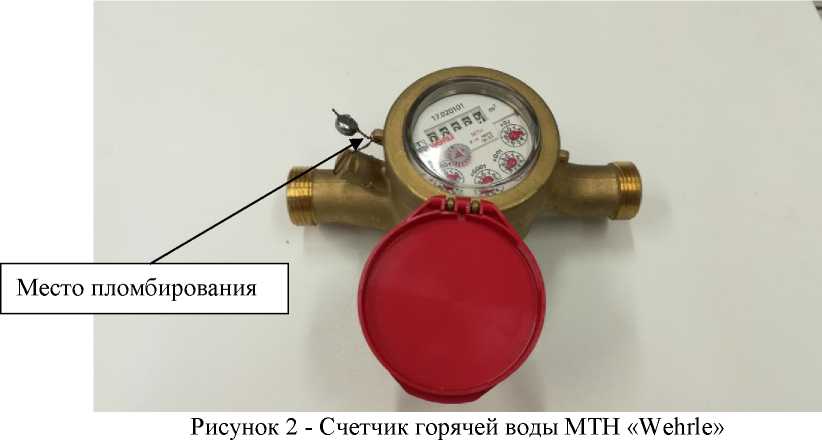

Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на панель индикаторного устройства счетчика методом сеткографии и на титульном листе эксплуатационной документации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам воды универсальным MTK/MTW «Wehrle» и счетчикам горячей воды МТН «Wehrle»
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
Техническая документация фирмы «E.Wehrle GmbH», Германия
Изготовитель
Фирма «E.Wehrle GmbH», Германия
Адрес: Oberstalstrasse, 8 78120 Furtwangen, Deutschland
Телефон: (7723) 940-0, факс: (7723) 940-178
Заявитель
Общество с ограниченной ответственностью «Компания ВЕРЛЕ»
(ООО «Компания ВЕРЛЕ»)
ИНН 7709991065
Адрес: 101000, г. Москва, Колпачный пер., д. 6, стр. 5, помещение II, комната 5
Телефон: 8 (495) 730-54-06
E-mail: Wehrle@inbox.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75, факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Принцип действия счетчиков воды основан на измерении числа оборотов крыльчатки, вращающейся под действием потока воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счетчики воды конструктивно состоят из корпуса, фильтра, измерительной камеры, внутри которой имеется крыльчатка с магнитной муфтой, и счетного механизма. Поток воды поступает во входной патрубок корпуса счетчика через фильтр в измерительную полость, где установлена крыльчатка, и далее в выходной патрубок.
Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Редуктор счетного механизма преобразует число оборотов крыльчатки в показания роликового индикаторного устройства. Объем воды определяется по показаниям роликовых и стрелочных указателей. Индикаторное устройство имеет пять роликов и четыре стрелочных указателей.
Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3 Ду и после - не менее 1 Ду.
Расшифровка обозначений на счетчиках:
МТК/МТW - счетчики многоструйные, сухоходные, универсальные;
MTH - счетчики многоструйные, сухоходные, горячей воды (до +150 °С).
Счетчики воды могут иметь импульсный выход (по спецзаказу) и использоваться в составе теплосчетчиков.
Счётный механизм герметично соединен с корпусом при помощи латунного кольца. На латунном кольце и корпусе счетчика имеются отверстия для пломбирования (нанесения знака поверки), препятствующего доступу к изменению метрологических характеристик счетчика.
Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.
Внешний вид счетчиков различных исполнений приведен на рисунках 1 - 4.
Место п

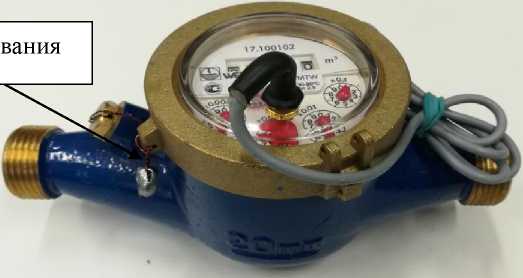

Рисунок 1 - Счетчик воды универсальный МТК/МТW «Wehrle» с импульсным выходом
Место пломбирования
Рисунок 3 - Счетчик воды универсальный MTK/MTW «Wehrle» Ду50 и счетчик горячей воды МТН «Wehrle» Ду50
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение характеристики | ||||
Диаметр условного прохода, мм |
20 |
25 |
32 |
40 |
50 |
Расход воды, м3/ч - минимальный Qmin |
0,05 |
0,07 |
0,12 |
0,2 |
0,3 |
- переходный Qt |
0,2 |
0,28 |
0,48 |
0,8 |
1,2 |
- номинальный Qn |
2,5 |
3,5 |
6 |
10 |
15 |
- максимальный Qmax |
5 |
7 |
12 |
20 |
30 |
Порог чувствительности, м3/ч, не более |
0,013 |
0,023 |
0,023 |
0,04 |
0,05 |
Пределы допускаемой относительной погрешности в диапазоне расходов, % от Qmin до Qt от Qt (включ.) до Qmax |
н- нЮ U1 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение характеристики | ||||
Диаметр условного прохода, мм |
20 |
25 |
32 |
40 |
50 |
Температура измеряемой воды, °С | |||||
- универсальные счетчики МТК/МТW |
от +5 до +90 | ||||
- счетчики горячей воды МТН |
от +5 до +150 | ||||
Максимальное давление воды, МПа |
1,6 | ||||
Потеря давления при Qmax, МПа, не более |
0,1 | ||||
Емкость счетного механизма, м3 |
99999,9999 | ||||
Наименьшая цена деления, м3 |
0,00005 | ||||
Габаритные размеры, мм, не более | |||||
- длина |
190 |
260 |
260 |
300 |
300 |
- ширина |
96 |
103 |
103 |
135 |
170 |
- высота |
123 |
135 |
135 |
165 |
180 |
Масса, кг, не более |
2,1 |
3 |
3 |
6 |
13 |
Условия эксплуатации: | |||||
- температура окружающей среды, °С |
от +5 до +55 | ||||
- относительная влажность, % |
до |
80 при 35 |
°С | ||
- атмосферное давление, кПа |
от 84 до 106,7 | ||||
Средний срок службы, лет, не менее |
20 |
