Номер по Госреестру СИ: 70222-18
70222-18 Весы платформенные
(2158 Vertex)
Назначение средства измерений:
Весы платформенные 2158 Vertex (далее - весы) предназначены для статического измерения массы.
Внешний вид.
Весы платформенные
Рисунок № 1
Внешний вид.
Весы платформенные
Рисунок № 2
Внешний вид.
Весы платформенные
Рисунок № 3
Внешний вид.
Весы платформенные
Рисунок № 4
Внешний вид.
Весы платформенные
Рисунок № 5
Внешний вид.
Весы платформенные
Рисунок № 6
Внешний вид.
Весы платформенные
Рисунок № 7
Внешний вид.
Весы платформенные
Рисунок № 8
Внешний вид.
Весы платформенные
Рисунок № 9
Внешний вид.
Весы платформенные
Рисунок № 10
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.
ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

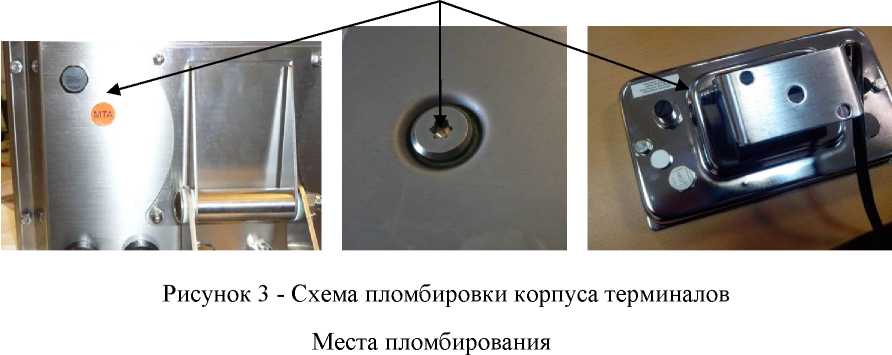

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой или наклейкой, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации, как показано на рисунке 3.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1а и 1б.
Таблица 1а - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для терминала | ||||
ACT350 |
ICS425, ICS435, ICS445, ICS465, ICS685,ICS429, ICS439, ICS449, ICS469, ICS689, ICS466x |
IND231 IND236 |
IND131 IND331 |
IND226x | |
Идентификационное наименование ПО |
1.xx.xxxx |
AA-BB-01.dd.ee |
1.00.00xx |
Lх.xx |
198005 Ll.xx |
Номер версии (идентифи-фикационный номер) ПО |
l.xx.xxxx |
l.x.x |
1.00.00xx |
Lх.xx |
198005 L1.xx |
Цифровой идентификатор ПО |
-* |
где - х принимает значения от 0 до 9.
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования
Таблица 1б - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для терминала | ||||
IND690 IND690xx |
IND570 IND570x IND570xx |
IND560x |
IND780 |
IND890 | |
1 |
2 |
3 |
4 |
5 |
6 |
Идентификационное наименование ПО |
V2.xx |
1.00.yyyy |
|
MCN 1.x |
Boot Service Scale Lock Scale Module Scale Server |
Продолжение таблицы 1 б
1 |
2 |
3 |
4 |
5 |
6 |
Номер версии (идентификационный номер) ПО |
V2.xx |
1.00.yyyy |
|
|
V1.1.3 V1.1.xx V1.1.xx V1.x.xx |
Цифровой идентификатор ПО |
-* | ||||
где - х, у принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам платформенным 2158 VertexГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 10 г до 5000 кг, класса точности M1, по ГОСТ OIML R 111-1-2009. «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Mettler-Toledo Inc.», США1900 Polaris Parkway, Columbus Ohio 43240, USA.
Tel.: (800)786-0038
Заявитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, офис 6
Телефон: +7 (495) 777-70-77
E-mail: inforus@mt. com
Http: www.mt.com
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8 Телефон (факс): +7 (495) 491-78-12
E-mail: sittek@mail.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания преобразуются аналого-цифровым преобразователем (АЦП) терминала и выводятся на его дисплей.
Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) с 4-мя встроенными весоизмерительными тензорезисторными датчиками (далее - датчик) и терминала, соединённых между собой кабелем.
В весах используются:
-
- весоизмерительные тензорезисторные датчики 0745A;
-
- терминалы ACT350, IND131, IND331, IND231, IND236, IND570, IND690, IND780, IND890, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689, IND570xx, IND690xx, IND226x, IND560x, IND570x, ICS466x, производства «Mettler-Toledo».
В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли.
Терминалы имеют следующие категории пылевлагозащиты:
-
- ACT350 - IP20;
- IND131/331- 20/IP69k/IP65/ IP66;
- IND231/IND236 - IP54/ IP65/IP67;
- IND570, IND690, IND780, IND890, IND690xx, IND560x, IND570x - P69k;
- ICS429, ICS439, ICS449, ICS469, ICS689 - P69k;
- ICS425, ICS435, ICS445, ICS465, ICS685, ICS466x, IND570xx - IP65;
- IND226x - IP66.
ГПУ, устанавливаемые в приямок, имеют специальные конструктивные элементы оформления весового приямка, а напольные ГПУ имеют подъездные рампы.
Платформы ГПУ изготавливают из окрашенной или нержавеющей стали. По заказу ГПУ весов может быть изготовлено по заданным размерам, а весы укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для установки весов на уровне пола, защитными напольными ограждениями, рамами для перевозки весов, инсталляционными наборами, заглушками рым-болтов.
Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
-
- устройство индикации отклонения от нуля (п. 4.5.5);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- полуавтоматическое устройство установки на нуль ( Т .2.7.2.2);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания значения массы тары (T.2.7.5);
- устройство выборки массы тары ( Т .2.7.4).
Весы выпускаются в модификациях 21580X20Y1, 21580X20Y2, 21580X20Y3,
21580X20Y4, 21580X20Y5, отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, размерами и исполнением грузоприемных платформ.
Весы изготавливаются однодиапазонными и при заказе имеют обозначения вида:
2158 0X20YZ-A,
где 0 - идентификатор (всегда 0);
Х - материал изготовления ГПУ:
0 - окрашенная рифленая сталь;
-
1 - окрашенная гладкая сталь;
-
2 - нержавеющая рифленая сталь;
-
3 - нержавеющая гладкая сталь;
2 - тип весоизмерительного тензорезисторного датчика (всегда 2);
0 - аналоговый тип выходного сигнала (всегда 0);
Y-длина и ширина ГПУ в мм: 1- (910х910); 2-(1220х1200); 3-(1220х1520); 4-(1520х1520); 5-(1220х1830); 6-(1520х2134);
Z-значение максимальной нагрузки: (1-500 кг; 2-1000 кг; 3-2500 кг; 4-5000 кг; 5-10000 кг);
A - (необязательный параметр) идентификатор терминалов.
Пример условного обозначения весов при заказе: 2158 002011.
На корпусе ГПУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
-
- наименование или товарный знак предприятия-изготовителя;
-
- условное обозначение весов ;
-
- обозначение типа и серийный номер терминала;
-
- номер весов по системе нумерации предприятия-изготовителя;
-
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
-
- значение максимальной нагрузки (Max);
-
- значение минимальной нагрузки (Min);
-
- значение поверочного интервала (e) и действительной цены деления (шкалы) (d);
-
- максимальный диапазон устройства выборки массы тары (Т-);
-
- знак утверждения типа средства измерений;
-
- диапазон рабочих температур;
- год изготовления.
Общий вид ГПУ и терминалов показан на рисунках 1 и 2 соответственно.

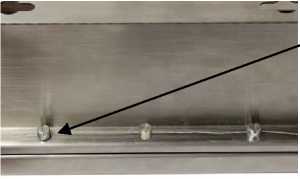

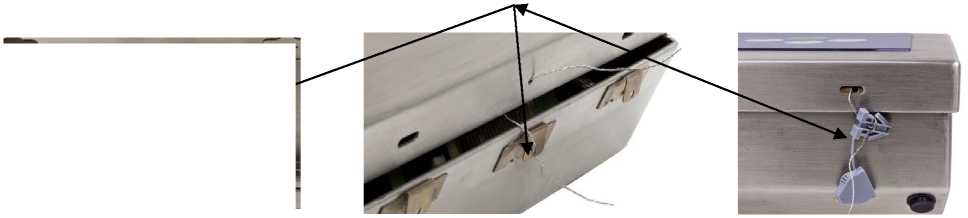

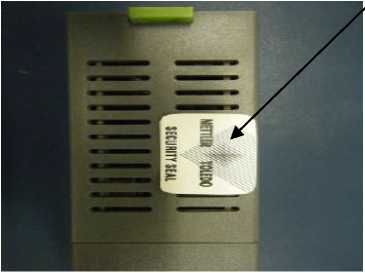

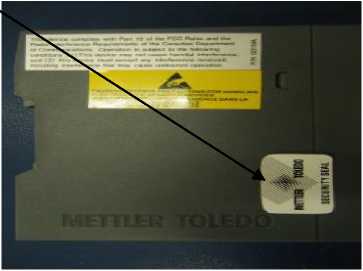

Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 3, 4 и 5.

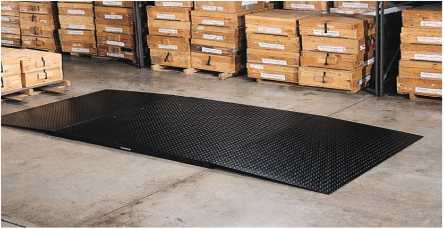

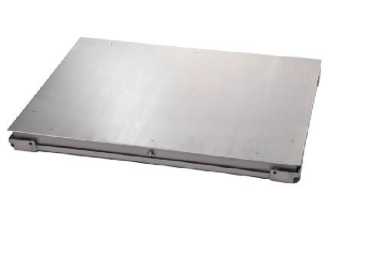

Рисунок 1 - Внешний вид ГПУ
IND231
IND236

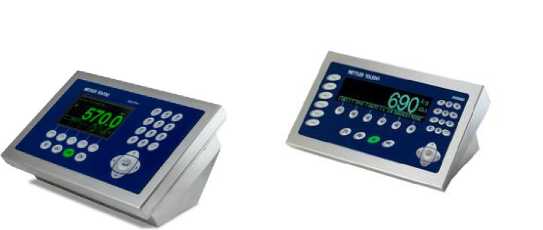

IND570/IND570x/IND570xx IND690/IND690xx
IND780
IND131/IND331
IND890
ICS425 ICS435 ICS445 ICS465
ICS685
ICS449
ICS469 ICS689
ICS429 ICS439

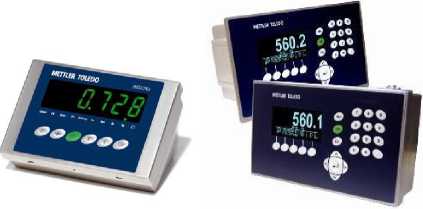

IND226x IND560x

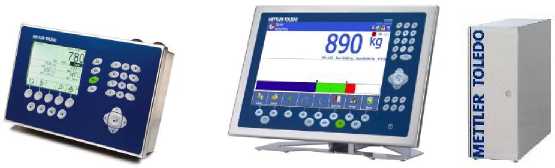

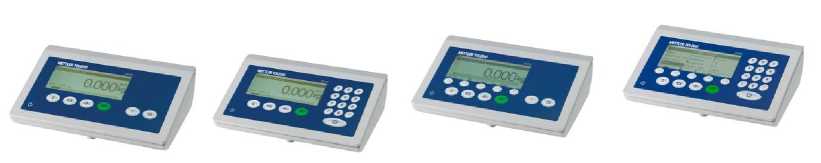

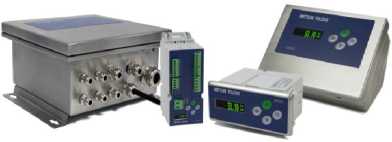

Рисунок 2 - Общий вид терминалов
ACT350
Места пломбирования
Места пломбирования
Рисунок 4 - Схема пломбировки корпуса терминалов ACT350 Места пломбирования

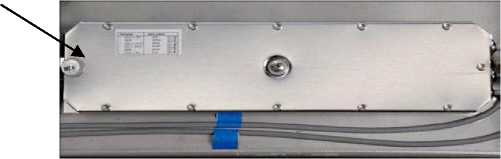

Рисунок 5 - Схема пломбировки АЦП ГПУ
