Номер по Госреестру СИ: 50328-12
50328-12 Весы платформенные
(2158 Vertex)
Назначение средства измерений:
Весы платформенные 2158 Vertex (далее - весы), предназначены для статического измерения массы.
Внешний вид.
Весы платформенные
Рисунок № 1
Внешний вид.
Весы платформенные
Рисунок № 2
Внешний вид.
Весы платформенные
Рисунок № 3
Внешний вид.
Весы платформенные
Рисунок № 4
Внешний вид.
Весы платформенные
Рисунок № 5
Внешний вид.
Весы платформенные
Рисунок № 6
Внешний вид.
Весы платформенные
Рисунок № 7
Внешний вид.
Весы платформенные
Рисунок № 8
Внешний вид.
Весы платформенные
Рисунок № 9
Внешний вид.
Весы платформенные
Рисунок № 10
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.
ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Обозначение терминала |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ICS429/669 |
AA-BB-01.dd.ee |
1.x.x (x=0...9) |
* |
* |
IND221 IND226 |
178037L1.xx |
178037L1.xx (xx=0...99) |
* |
* |
IND131 IND331 |
L1.xx L2.xx |
L1.xx L2.xx (xx=0...99) |
_______* |
_______* |
IND690 |
V2.xx |
V2.xx (xx=0...99) |
* |
* |
IND560 |
|
(xx=0...99) |
_______* |
_______* |
IND780 |
MCN 1.x |
|
_______* |
_______* |
^Примечание - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. |
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в руководстве по эксплуатации «Весы платформенные 2158 Vertex». Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам платформенным 2158 Vertex
-
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3 Техническая документация изготовителя.
осуществление торговли и товарообменных операций.
Заявитель
Закрытое акционерное общество «Меттлер-Толедо Восток»(ЗАО «Меттлер-Толедо Восток»).
Юридический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн.8, 10, 16 Фактический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн.8, 10, 16 Тел.: (495)651-98-86, 621-92-11
Факс: (499)272-22-74, (495)621-63-53, 621-78-68
E-mail: inforus@mt.com
Http: www.mt.com
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ», регистрационный номер № 30092-10 от 30.09.2011 г.
Адрес: 125424, г.Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12,
e-mail: sittek@mail.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания преобразуются аналого-цифровым преобразователем (АЦП) терминала и выводятся на его дисплей.
Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) с 4-мя встроенными весоизмерительными тензорезисторными датчиками и терминала, соединённых между собой кабелем.
В весах используются:
-
- весоизмерительные тензорезисторные датчики 0745A;
-
- терминалы IND131/331, IND221/IND226, IND560, IND690, ND780 и ICS.
В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли.
ГПУ, устанавливаемые в приямок, имеют специальные конструктивные элементы оформления весового приямка, а напольные ГПУ имеют подъездные рампы.
Платформы ГПУ изготавливают из окрашенной или нержавеющей стали. По заказу ГПУ весов может быть изготовлено по заданным размерам, а весы укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для установки весов на уровне пола, защитными напольными ограждениями, рамами для перевозки весов, инсталляционными наборами; заглушками рым-болтов.
Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.
В весах предусмотрены следующие устройства и функции:
-
- устройство индикация отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);
-
- устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);
-
- полуавтоматическое устройство установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);
-
- устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);
-
- устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.5);
-
- устройство тарирование (ГОСТ Р 53228-2008, п. Т.2.7.4).
Модификации весов имеют обозначения вида: 2158 0X20YZ-A, где 0 - идентификатор (всегда 0);
Х - материал изготовления ГПУ (0 - окрашенная рифленая сталь, 1 - окрашенная гладкая сталь; 2 - нержавеющая рифленая сталь; 3 - нержавеющая гладкая сталь);
2 - тип весоизмерительного тензорезисторного датчика (всегда 2);
0 - аналоговый тип выходного сигнала (всегда 0);
Y - длина и ширина ГПУ - (1 - 910х910 мм; 2 - 1220х1200 мм; 3 - 1220х1520 мм;
-
4 - 1520х1520 мм; 5 - 1220х1830 мм; 6 - 1520х2134 мм);
Z - значение максимальной нагрузки - (1 - 500 кг; 2 - 1000 кг; 3 - 2500 кг; 4 - 5000 кг;
-
5 - 10000 кг);
A - идентификатор терминалов.
Общий вид ГПУ показан на рисунке 1.
Общий вид терминалов показан на рисунке 2.
Места пломбировки терминалов и ГПУ исключающие, несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, показаны на рисунках 3 и 4.

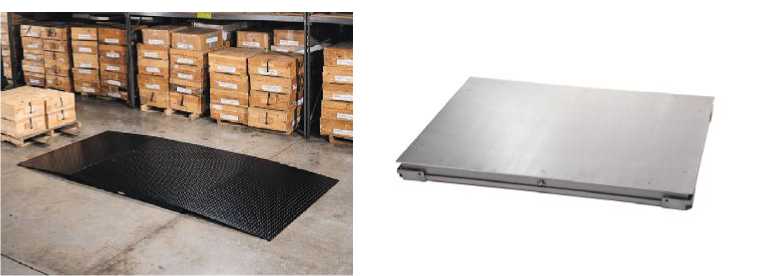

Рисунок 1 - Внешний вид ГПУ
IND690
IND560
IND780
ICS
IND221 / IND226
IND131/331

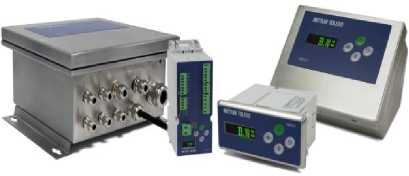

Рисунок 2 - Общий вид терминалов
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации как показано на рисунке 3, а место нанесения пломбы (наклейки ) на ГПУ - на рисунке 4.

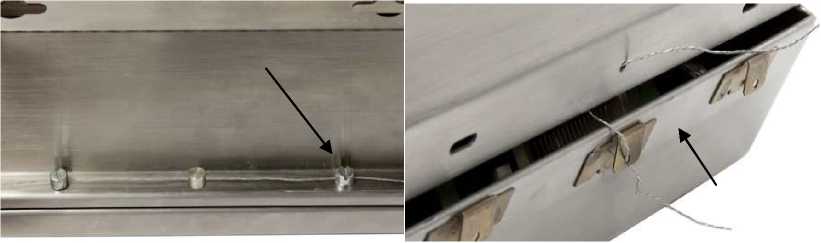

Рисунок 3 - Примеры пломбировки корпуса терминалов

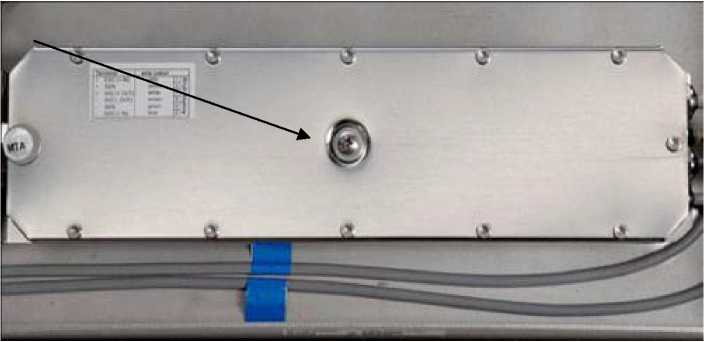

Рисунок 4 - Место пломбирования ГПУ
