Номер по Госреестру СИ: 70197-18
70197-18 Приборы кабельные
(CABLEMETER, мод. CABLEMETER, CABLEMETER Е)
Назначение средства измерений:
Приборы кабельные CABLEMETER, модели CABLEMETER, CABLEMETER Е (далее -приборы), предназначены для измерения электрического сопротивления жилы металлического кабеля и определения расстояния до мест сосредоточенных неоднородностей кабеля.
Внешний вид.
Приборы кабельные
Рисунок № 1
Внешний вид.
Приборы кабельные
Рисунок № 2
Внешний вид.
Приборы кабельные
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав приборов кабельных CABLEMETER, модели CABLEMETER, CABLEMETER Е, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к процессору исключен конструкцией приборов. Защита приборов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Наименование ПО |
CMTR |
Идентификационное наименование ПО |
CMTR 1.015 |
Номер версии (идентификационный номер) ПО |
1.015 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационных документов и на заднюю сторону тестера в виде наклеек или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы тестера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам кабельным CABLEMETER, модели CABLEMETER, CABLEMETER Е
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия ТУ 4221-033-40720371- 17.
Поверка
Поверкаосуществляется по документу МП 0876-0033-2017 «Приборы кабельные CABLEMETER, модели CABLEMETER, CABLEMETER Е. Методика поверки», утвержденному ФГУП ЦНИИС 03.10.2017 г.
Основные средства поверки:
- магазин сопротивлений Р4831 (рег. № 8510-08): диапазон от 0,01 до 110 000 Ом, КТ 0,02;
- частотомер электронно-счетный Ч3-63/1 (рег. № 9135-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «СВЯЗЬПРИБОР» (ООО «СВЯЗЬПРИБОР») ИНН 6905036935
Адрес: 170030, г. Тверь, ул. Королёва, дом 9
Тел./факс (4822) 42-54-91, 72-52-76
E-mail: svsales@svpribor.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Центральный научноисследовательский институт связи» (ФГУП ЦНИИС)
Юридический (почтовый) адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
Е-mail: metrolog@zniis.ru
Приборы CABLEMETER, модели CABLEMETER, CABLEMETER Е, измеряют электрическое сопротивление жилы металлического сопротивления методом моста постоянного тока и рассчитывают по измеренному значению длину кабеля и площадь сечения токопроводящей жилы. Приборы содержат также импульсный рефлектометр для определения расстояний до мест сосредоточенных неоднородностей.
Принцип действия приборов основан на измерении электрических сигналов с последующим преобразованием в цифровую форму, вычислении ряда параметров и отображении результатов на цифробуквенном графическом диплее с сохранением их в энергонезависимой встроенной памяти.
Приборы CABLEMETER имеют две модели: CABLEMETER - для кабеля, намотанного на барабан, и CABLEMETER Е для кабеля, как намотанного на барабан, так и проложенного в грунте или по воздуху.
Общий вид моделей приборов CABLEMETER и схема пломбирования от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.
Рисунок 1 - Общий вид моделей приборов
Пломба

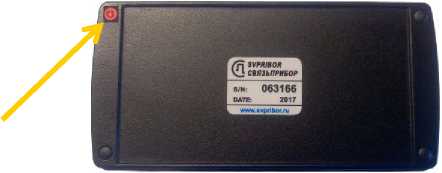

Рисунок 2 - Вид прибора сзади
Таблица 4
Наименование |
Обозначение |
шт |
Примечание |
1 Прибор кабельный CABLEMETER, модели |
Модели CABLEMETER, CABLEMETER Е |
1 |
Модель в соответствии с заказом |
2 Сумка для переноски |
1 | ||
3 Аккумулятор: |
Li-Ion |
1 |
7,2 В; 4,4 А-Ч |
4 Набор измерительных проводов |
1 | ||
5 Блок питания от сети (адаптер) |
SYS1308-2412-W2E |
1 |
Выход: 12 В; 2,0 А; |
6 Руководство по эксплуатации (для выбранной модели) |
1 | ||
7 Методика поверки |
МП 0876-0033-2017 |
1 |
Таблица 2 - Метрологические характеристики
Характеристика |
Значение для обеих моделей |
Сопротивление нагрузки, Ом |
120±6 |
Диапазон измерения электрического сопротивления токопроводящих жил (по шлейфу) Rш на постоянном токе, Ом |
от 0,000001 до 1999 |
Пределы допускаемой абсолютной погрешности измерения сопротивления R токопроводящих жил на постоянном токе, Ом от 0,000001 до 0,9999 Ом от 1,000 до 1999 Ом |
±(0,003R+1 ед.мл.р.+0,000005) ±(0,001R+1 ед. мл. р.) |
Верхние значения диапазонов измеряемых расстояний, м (при коэффициенте укорочения 1,5) |
30; 60; 120; 250; 500; 1000; 2000; 5000; 10000; 20000; 30000 |
Нижнее значение измеряемого расстояния и мертвая зона, м (при коэффициенте укорочения 1,5) |
4,5 |
Диапазон установки коэффициента укорочения |
от 1,000 до 6,999 |
Пределы допускаемой абсолютной погрешности определения расстояния, м |
±0,25 |
Частота следования калибровочных меток, кГц |
781,250 ±1 |
Таблица 3 - Технические характеристики
Характеристика |
Значение |
Габаритные размеры (ширина х высота х глубина), мм, не более |
170x140x85 |
Масса, кг, не более |
1,6 |
Электропитание | |
- от встроенного аккумулятора, | |
напряжением, В |
от 6 до 12 |
- от сети переменного тока | |
напряжением, В | |
частотой, Гц |
50±2,5 |
- максимальная потребляемая мощность, В-А, не более |
5 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С |
от - 10 до +50 |
- относительная влажность воздуха при 30 °С, %, не более |
90 |
Окончание таблицы 3
Характеристика |
Значение |
Условия транспортирования и хранения:
|
от - 30 до +55 95 |
По общим техническим требованиям прибор удовлетворяет требованиям ГОСТ 22261-94, а по условиям эксплуатации относится к группе 3 по ГОСТ 22261, но с расширенным диапазоном рабочих температур от -10 до +50 оС.
