Номер по Госреестру СИ: 70056-17
70056-17 Машины зубоизмерительные
(WGT)
Назначение средства измерений:
Машины зубоизмерительные серии WGT (далее по тексту машины) предназначены для измерений параметров зубчатых колес всех видов, наружных и внутренних зацеплений, прямозубых и косозубых, универсальных и специализированных, червяков, зубонарезного инструмента, а также размеров формы и расположения поверхностей.
Внешний вид.
Машины зубоизмерительные
Рисунок № 1
Внешний вид.
Машины зубоизмерительные
Рисунок № 2
Внешний вид.
Машины зубоизмерительные
Рисунок № 3
Внешний вид.
Машины зубоизмерительные
Рисунок № 4
Внешний вид.
Машины зубоизмерительные
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.12.2022
Номер записи - 161852
ID в реестре СИ - 384252
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Модификация WGT 1000, WGT 400, WGT 280, 400, 280, 1200,
Производитель
Изготовитель - Фирма "Wenzel Prazision GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 6
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2986 от 2017.12.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины зубоизмерительные (WGT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70056-17 Машины зубоизмерительные (WGT) Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
70056-17 Машины зубоизмерительные (WGT) Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25305-03 06.03.2024 |
Машины трехкоординатные измерительные, LH 54, LH 65, LH 87, LH 108, LH 1010, LH 1210, LH 1512 Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31707-06 01.05.2011 |
Машины трехкоординатные измерительные, Smart CMM Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
44275-10 01.04.2015 |
Машины трехкоординатные измерительные, RSplus/RSDplus Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44276-10 01.04.2015 |
Машины трехкоординатные измерительные, RA/RAD Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
70056-17 28.12.2022 |
Машины зубоизмерительные, WGT Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Машины координатные измерительные (КИМ-1000П)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 6 | 1 | 4 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 |
Стоимость поверки Машины координатные измерительные (КИМ-1000П)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Машины зубоизмерительные серии WGT оснащены программным обеспечением. При помощи измерительного ПО регистрируются геометрические данные детали и анализируются результаты измерений. Возможна также обработка данных с помощью диаграмм и топографических изображений.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TGear |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на специальную табличку на задней панели машины методом наклейки и на титульный лист руководства по эксплуатации типографским способом .
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам зубоизмерительным серии WGT
ГОСТ 8.181-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров эвольвентных поверхностей и угла наклона линии зуба.
Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по документу МП 70056-17 «Машины зубоизмерительные серии WGT. Методика поверки», утвержденному ООО «ИЦРМ» 20.09.2017 г.
Основные средства поверки:
-
- эвольвентные меры 1-го разряда по ГОСТ 8.181-2014;
-
- меры угла наклона линии зуба 1-го разряда по ГОСТ 8.181-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «WENZEL Prazision GmbH», Германия
Адрес: Wemer-Wenzel-StraBe, D-97859 Wiesthal, Germany
Телефон: +49 6020 201-0
Fax: +49 6020 201-1999
E-mail: info@wenzel-cmm.com
Web-сайт: www.wenzel-group.com
Заявитель
Общество с ограниченной ответственностью «ТСА ГРУПП» (ООО «ТСА ГРУПП»)
ИНН 9717020529
Адрес: 123610, г. Москва, Краснопресненская наб.,12, здание 1, подъезд 3, офис 1806 Тел./факс +7 495 1503983
E-mail: info@tca-group.de
Испытательные центры Общество с ограниченной ответственностью «
Испытательный центр
разработок в области метрологии»Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Машины зубоизмерительные серии WGT являются контактными измерительными приборами.
Принцип действия машин основан на совмещении движения измерительного щупа по поверхности измеряемой детали с одновременным поворотом последнего в упорных центрах в измерительном объеме машины с помощью поворотного стола.
При измерении эвольвентного профиля щуп перемещается радиально по отношению к колесу, при измерении направления зуба - параллельно оси колеса. Измерение биения и шага проводится при касании щупа боковых поверхностей зуба во впадинах зуба. Определение отклонений измеренных параметров колеса от геометрически правильной модели колеса, рассчитанной математически, производится с помощью программного обеспечения (далее по тексту - ПО).
Машины состоят из: гранитной станины, на которой расположены две вертикальные колонны, одна из которых - контропора - служит для крепления в центрах ступенчатых валов, вторая - измерительная, с установленной на ней сканирующей измерительной системой Renishaw трехмерного динамического измерения; поворотного стола на воздушных опорах для зажима и вращения измеряемой детали; шкафа управления с персональным компьютером. Измерительная система позволяет измерительному устройству проводить измерение деталей. Во время измерения система посредством измерительного штифта ощупывает поверхность деталей и передает зарегистрированные прямоугольные координаты в ПО. Результаты измерений отображаются непосредственно в числовом виде, графиках, гистограммах, таблицах.
Поддержка работы машин осуществляется программным обеспечением TGear. В ходе измерений происходит расчет следующих параметров отклонений: общее отклонение профиля и боковых поверхностей; угловое отклонение линии профиля и боковых поверхностей; отклонение формы профиля и боковых поверхностей; отдельное отклонение шага; общее отклонение шага; отклонение кругового движения (радиальное биение); разность соседних шагов.
Пломбирование машин от несанкционированного доступа не предусмотрено.
Машины изготавливаются в пяти модификациях: WGT 280, WGT 400, WGT 600, WGT 850, WGT 1200 различных типоразмеров, отличающихся диапазоном измерений
Внешний вид машин представлен на рисунках 1 - 5.
Рисунок 1 - Общий вид машины

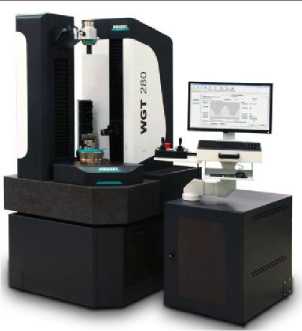

зубоизмерительной WGT 280
Рисунок 3 - Общий вид машины

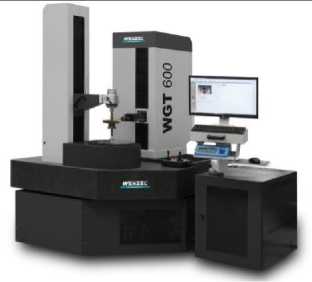

зубоизмерительной WGT 600
Рисунок 2 - Общий вид машины

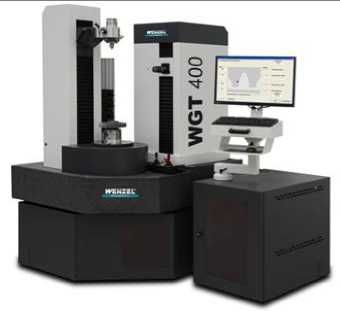

зубоизмерительной WGT 400
Рисунок 4 - Общий вид машины

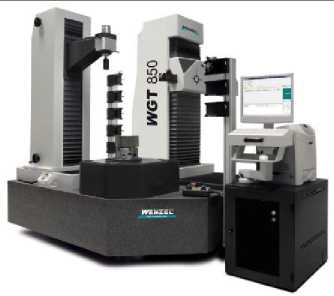

зубоизмерительной WGT 850

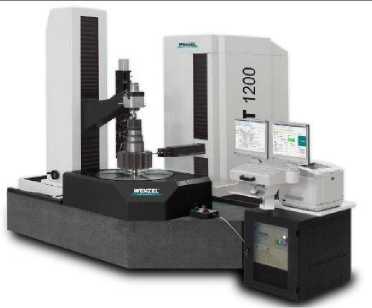

Рисунок 5 - Общий вид машины зубоизмерительной WGT 1200
Таблица 3 -
|
Наименование |
Количество |
|
Машина зубоизмерительная серии WGT |
1 шт. |
|
Мера эвольвентная и угла наклона линии зуба |
1 шт. |
|
Комплект измерительных щупов |
1 шт. |
|
Компьютер |
1 шт. |
|
Комплект инструментов для обслуживания машины |
1 шт. |
|
Программное обеспечение |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Основные метрологические и технические характеристики машин приведены в таблице 2.
Таблица 2 -
|
Наименование характеристики |
Значение для модификации | ||||
|
WGT 280 |
WGT 400 |
WGT 600 |
WGT 850 |
WGT 1200 | |
|
Диапазон межосевых расстояний, мм |
от 50 до 500* |
от 20 до 650 от 20 до 900* от 20 до 1200* |
от 20 до 900 от 20 до 1200* |
от 30 до 900 от 30 до 1200* от 30 до 1600* от 30 до 2000* |
от 50 до 1200 от 50 до 1600* от 50 до 2000* |
|
Диапазон диаметров измеряемого зубчатого колеса, мм |
от 5 до 280 |
от 5 до 400 |
от 5 до 600 |
от 5 до 850 |
от 5 до 1200 |
|
Диапазон модулей зубчатых колес, мм |
от 0,5 до 15 от 0,3* до 15 |
от 0,5 до 15 от 0,3* до 15 |
от 0,5 до 20 от 0,3* до 20 |
от 0,5 до 25 от 0,3* до 25 |
от 0,5 до 30 от 0,3* до 30 |
|
Диапазон угла наклона линии зуба, ° |
от 0 до 90 | ||||
|
Пределы допускаемой абсолютной погрешности при измерении профиля зуба, мкм |
±2 | ||||
|
Пределы допускаемой абсолютной | |||||
|
погрешности при измерении угла наклона линии зуба, мкм |
±2 | ||||
|
Максимальная масса измеряемой детали, кг |
50 |
180 |
300 |
1000 |
3000 |
|
Параметры электрического питания: | |||||
|
- напряжение переменного тока, В |
110±11; 240±24 |
400±44 | |||
|
- частота переменного тока, Гц |
50 (60) |
50 (60) | |||
|
Нормальные условия измерений: - температура окружающей среды, °С |
20±2 | ||||
|
- относительная влажность, % |
от 40 до 70 | ||||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1716x1290x2021 |
1765x1388x1940 |
2022x1488x2190 |
3030x2350x2380 |
3357x2677x2672 |
|
Масса, кг, не более |
1730 |
1820 |
2200 |
6100 |
10000 |
|
Примечание - * - параметры, доступные опционально, по запросу | |||||
