Номер по Госреестру СИ: 25305-03
25305-03 Машины трехкоординатные измерительные
(LH 54, LH 65, LH 87, LH 108, LH 1010, LH 1210, LH 1512)
Назначение средства измерений:
Машины трехкоординатные измерительные LH54, LH65, LH87, LH108, LH1010, LH1210, LH1512 (далее - КИМ) предназначены для измерений геометрических размеров и взаимного расположения поверхностей деталей сложной формы, проведения статистического анализа, измерения профилей деталей машиностроительного комплекса в цехах и лабораториях промышленных предприятий.
Аналитический паспорт типа средства измерений
25305-03 — Машины трехкоординатные измерительные
LH 54, LH 65, LH 87, LH 108, LH 1010, LH 1210, LH 1512
Фирма "Wenzel Prazision GmbH"
ГЕРМАНИЯ
МПИ: 1 год
Действует
39
организаций54
владельцев1
версий341
Всего поверок
по агрегатам с 2010 года
23
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
39
Организаций-поверителей
эффективное число: 13.2
54
Владельцев СИ
эффективное число: 7.4
119
Экземпляров СИ
по агрегатам владельцев / организаций
70.1%
Периодические поверки
первичные: 2.3%
1.47%
Непригодность
5 извещений
60.7%
Поверки юрлиц
доля в общем объёме
30 893 ₽
Средневзвешенная цена
медиана: 30 624 ₽
100%
Покрытие ценами
расчётный известный объём: 1 866 609 ₽
2 014,7 лет
Средний возраст парка
взвешено по годовому объёму
423 дн.
Наблюдаемый МПИ
по фактическим интервалам
758
Концентрация поверителей
HHI; доля топ-5: 51.6%
1 358
Концентрация владельцев
HHI; доля топ-5: 54.6%
63
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
6
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 341 поверок; пик пришёлся на 2021 год (47).
- Последний завершённый год показал рост на 2.3% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 46.3%.
- Рынок представлен 39 организациями; концентрация низкая (HHI 758), доля топ-5 — 51.6%.
- В базе найдено 54 владельцев и 119 экземпляров СИ; доля пяти крупнейших владельцев — 54.6%.
- Средневзвешенная цена поверки — 30 893 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 1 866 609 руб.
- Доля извещений о непригодности составляет 1.47% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 423 дней; средний возраст парка по агрегатам организаций — 2 014,7 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 47
Долгосрочный CAGR: 46.3%
Активных версий: 1
Ценовой диапазон: 15 420–32 013 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 40 | 90 | 2,25 |
| Юр. Лицо | Юридические лица | 15 | 23 | 1,53 |
| АО "КОНЦЕРН "КАЛАШНИКОВ" | Юридические лица | 4 | 4 | 1,00 |
| АО КТРВ | Юридические лица | 3 | 9 | 3,00 |
| юр.лицо | Юридические лица | 3 | 3 | 1,00 |
| АО "АПЗ" | Юридические лица | 2 | 4 | 2,00 |
| Закрытое акционерное общество "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ТРЕК" | Юридические лица | 2 | 4 | 2,00 |
| АО «Усть-Катавский вагоностроительный завод» | Юридические лица | 2 | 2 | 1,00 |
| ЗАО "ВолгАэро", г. Рыбинск | Юридические лица | 2 | 2 | 1,00 |
| ООО "Импэкс Крафт" | Юридические лица | 2 | 2 | 1,00 |
| АО "Ульяновское конструкторское бюро приборостроения" | Юридические лица | 1 | 6 | 6,00 |
| АО "ОДК-Климов" | Юридические лица | 1 | 6 | 6,00 |
| ФГУП «РНИИРС» | Юридические лица | 1 | 5 | 5,00 |
| Общество с ограниченной ответственностью "ПОЛИПАК" | Юридические лица | 1 | 3 | 3,00 |
| АО "НПЦ "ПОЛЮС" | Юридические лица | 1 | 3 | 3,00 |
| Филиал ПАО "ОАК" - НАЗ им.В.П.Чкалова | Юридические лица | 1 | 3 | 3,00 |
| Общество с ограниченной ответственностью "СОВРЕМЕННЫЕ ТЕХНОЛОГИИ ГАЗОВЫХ ТУРБИН" | Юридические лица | 1 | 2 | 2,00 |
| ЗАО "ПО "ТРЕК" | Юридические лица | 1 | 2 | 2,00 |
| Филиал ПАО "ОАК" - "ЛАЗ им. П.А. Воронина" | Юридические лица | 1 | 2 | 2,00 |
| Акционерное общество "Костромской завод автокомпонентов" | Юридические лица | 1 | 2 | 2,00 |
| ООО «Современные Технологии Газовых Турбин» | Юридические лица | 1 | 2 | 2,00 |
| Филиал акционерного общества "УСТЬ-КАТАВСКИЙ ВАГОНОСТРОИТЕЛЬНЫЙ ЗАВОД" - "Усть-Катавский вагоностроительный завод им. С.М. Кирова" | Юридические лица | 1 | 2 | 2,00 |
| АО "Гос МКБ "Вымпел" им. И.И. Торопова" | Юридические лица | 1 | 2 | 2,00 |
| ПАО "ДНПП" | Юридические лица | 1 | 2 | 2,00 |
| Публичное акционерное общество "Машиностроительный завод имени М.И. Калинина, г. Екатеринбург" | Юридические лица | 1 | 2 | 2,00 |
| Филиал АО "Компания "Сухой" "НАЗ им.В.П.Чкалова" | Юридические лица | 1 | 1 | 1,00 |
| ПАО «Долгопрудненское научно-производственное предприятие» | Юридические лица | 1 | 1 | 1,00 |
| АО "РСК "МиГ" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью «Производственно-коммерческое предприятие «Ротор» | Юридические лица | 1 | 1 | 1,00 |
| ООО «СНОП-РУС» | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 67fed059-c967-617a-ee32-acbda99b13b8 | 25305-03 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

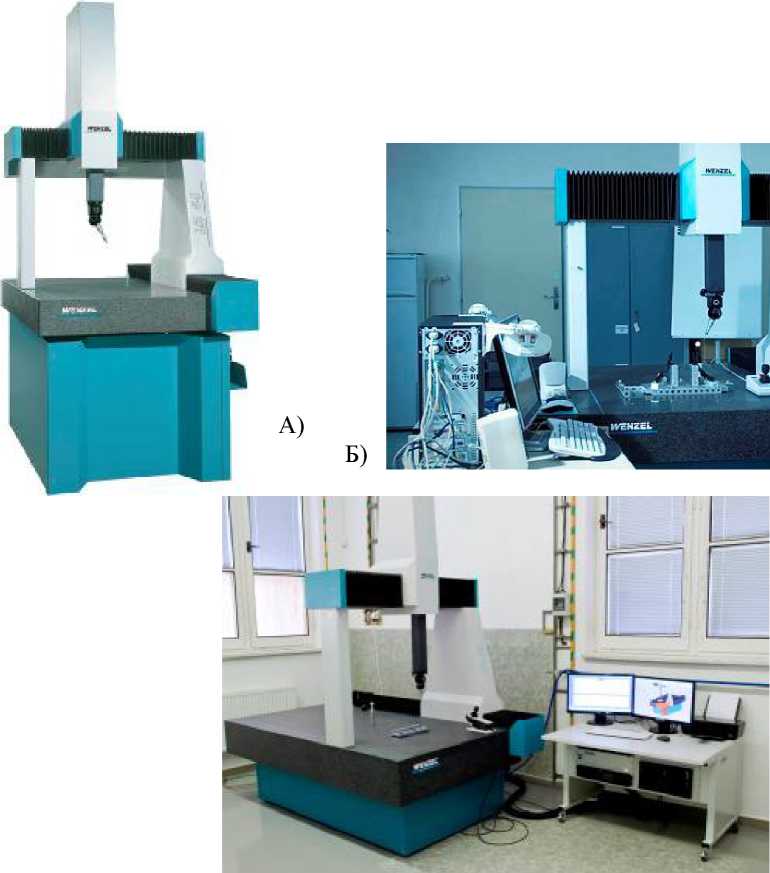

Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 1

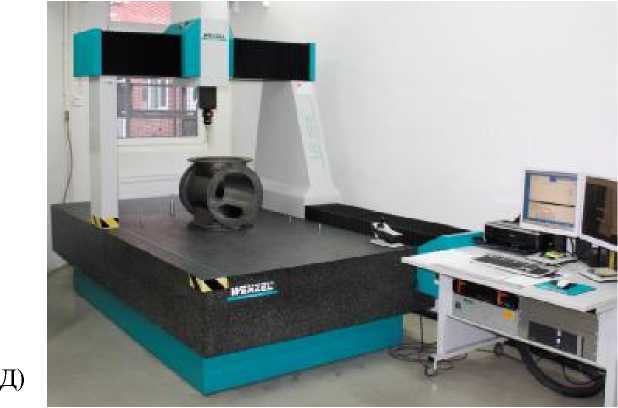

Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 2

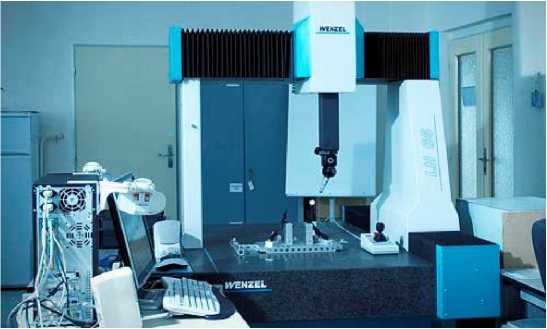

Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 3

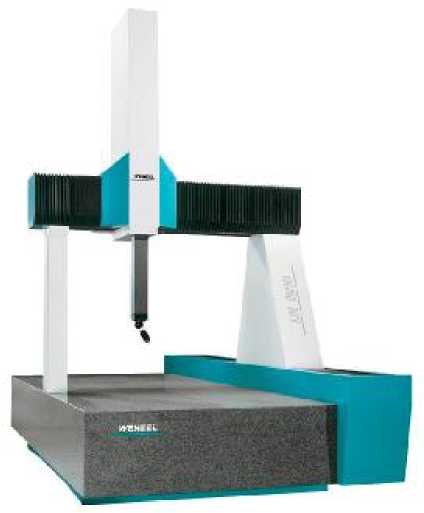

Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 4

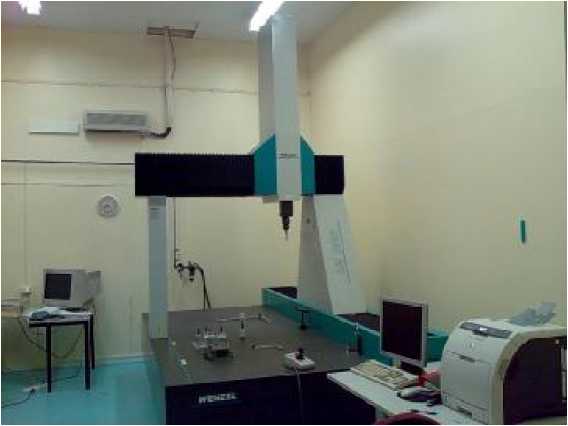

Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 5

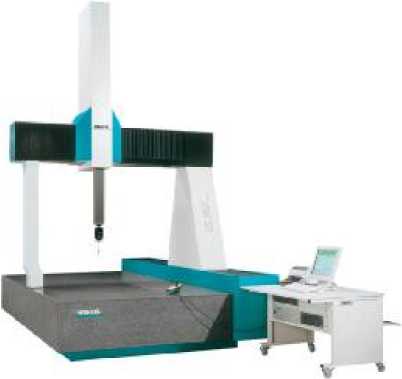

Внешний вид.
Машины трехкоординатные измерительные
Рисунок № 6
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 06.03.2024
Номер записи -
ID в реестре СИ - 330864
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
LH 65, LH 87, LH 108, LH65, LH 1010, LH65 Standart, LH 65 Standard, Машина трехкоординатная измерительная LH 65 Standard, LH 1512, LH 54, LH 65, LH 87, LH 108, LH 1010, LH 1210, LH 1512, LH87, LH108, Машина трехкоординатная измерительная LH 108 Premium, LH1512, LH108 Standard, LH108 Premium, LH1010 Premium, LH87 Standard, LH 87 Standard, LH87 Premium
Производитель
Изготовитель - Фирма "Wenzel Prazision GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 341
Выдано извещений - 5
Кол-во периодических поверок - 239
Кол-во средств измерений - 140
Кол-во владельцев - 41
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 423 дн.
Приказы РСТ, где упоминается данный тип СИ
№452 от 2019.03.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Машины трехкоординатные измерительные (LH 54, LH 65, LH 87, LH 108, LH 1010, LH 1210, LH 1512)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Wenzel Prazision GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25305-03 06.03.2024 |
Машины трехкоординатные измерительные, LH 54, LH 65, LH 87, LH 108, LH 1010, LH 1210, LH 1512 Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
31707-06 01.05.2011 |
Машины трехкоординатные измерительные, Smart CMM Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
44275-10 01.04.2015 |
Машины трехкоординатные измерительные, RSplus/RSDplus Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44276-10 01.04.2015 |
Машины трехкоординатные измерительные, RA/RAD Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
70056-17 28.12.2022 |
Машины зубоизмерительные, WGT Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95758-25 27.06.2030 |
Машины зубоизмерительные, Wenzel WGT Фирма "Wenzel Prazision GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Машины трехкоординатные измерительные (LH 54, LH 65, LH 87, LH 108, LH 1010, LH 1210, LH 1512)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 33 | 4 | 25 | 0 | 15 | 2 | 13 | ||
| ООО "ТМС РУС" (RA.RU.312318) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "ОАК" (RA.RU.310524) | 2 | 0 | 2 | 2 | 1 | 0 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "РСК "МИГ" (RA.RU.311302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО КБХА (РОСС СОБ 3.00111.2013) | 2 | 0 | 1 | 0 | 2 | 0 | 1 | |||
| АО «ОДК-Климов» (РОСС СОБ 3.00075.2013) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 55 | 1 | 1 | 49 | 0 | 26 | 1 | 22 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 16 | 1 | 14 | 0 | 14 | 0 | 13 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 0 | 7 | 0 | 8 | 0 | 7 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АДМ-ПРОФ" (RA.RU.312508) | 30 | 2 | 1 | 29 | 1 | 30 | 1 | 29 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 25 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 29 | 11 | 0 | 29 | 0 | 28 | 0 | 28 | ||
| ФИЛИАЛ ПАО "ОАК" - НАЗ ИМ.В.П. ЧКАЛОВА (RA.RU.310524) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "ОДК-САТУРН" (1844) | 2 | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 4 | 2 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ООО "ЭТАЛОНТЕХ" (RA.RU.430288) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Машины трехкоординатные измерительные (LH 54, LH 65, LH 87, LH 108, LH 1010, LH 1210, LH 1512)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
8534 | 32859 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
25095 | 32859 |
|
ФБУ Ростовский ЦСМ Ростовская область |
38650 | 32859 |
|
ФБУ Самарский ЦСМ Самарская область |
40480 | 32859 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
52872 | 32859 |
Программное обеспечение
Машины трехкоординатные измерительные LH54, LH65, LH87, LH108, LH1010, LH1210, LH1512 оснащены базовым программным обеспечением, представленным тремя программами - Quartis, OpenDMIS, Modus по выбору заказчика. Все три пакета ПО применяется для контактных измерений геометрических элементов и сканирования профилей деталей и криволинейных поверхностей. Благодаря дополнительному модулю позволяет производить измерения зубчатых колес. Данное ПО позволяет использовать КИМ практически для любых областей применения, включая измерение деталей сложной формы, сканирования профилей деталей, криволинейных поверхностей, измерение параметров зубчатых колес, турбинных лопаток и т. п. ПО позволяет измерять, сканировать, анализировать и получать отчет о трехмерных геометрических параметрах детали, включая криволинейные поверхности, турбинные лопатки и пр. Вычислительные алгоритмы Quartis, OpenDMIS, Modus расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Quartis |
Quartis |
R9-... |
USB-ictohHASP |
Бинарный |
|
OpenDMIS |
OpenDMIS |
1.6-... |
USB-ключHASP |
Бинарный |
|
Modus |
Modus |
5.x-. |
USB-ключHASP |
Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения Машины трехкоординатные измерительные LH54, LH65, LH87, LH108, LH1010, LH1210, LH1512 соответствует уровню «А» по МИ 3286-2010.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на специальную табличку на задней панели КИМ методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Машины трехкоординатные измерительные LH 54, LH65, LH 87, LH 108, LH 1010, LH 1210, LH 1512. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным LH 54, LH65, LH 87, LH 108, LH 1010, LH 1210, LH 1512
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы «Wenzel Prazision GmbH», Германия
Поверка
Поверкаосуществляется в соответствии с документом по поверке МИ 2569-99 «ГСИ. Машины координатно-измерительные портального типа. Методика поверки»
Основные средства поверки:
- Концевые меры длины 3- го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Фирма «Wenzel Prazision GmbH», Германия.W erner-W enzel-StraBe
Deutschland - 97859 Wiesthal
Telefon +49 6020 201-0
Fax +49 6020 201-1999
http://www.wenzel-group.com/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС »).
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail: office@vniims.ru
Машины трехкоординатные измерительные LH 54, LH65, LH 87, LH 108, LH 1010, LH 1210, LH 1512 портального типа с горизонтальными направляющими на воздушных опорах.
Станина, траверса и пиноль выполнены из гранита, благодаря чему все оси имеют одинаковый коэффициент температурного расширения. Направляющие по оси Y встроены непосредственно в станину и закрыты защитным чехлом. В размерных модификациях машин диапазон измерений по оси Y устанавливается по требованию заказчика. Уравновешивание пиноли производится посредством управляемого пневматического цилиндра, что обеспечивает малую инерционность при остановке пиноли.
КИМ комплектуются стандартными измерительными головками PH10, PH20, SP80 фирмы «Renishaw pc», Великобритания и прецизионными головками REVO.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется при помощи джойстика и специального пульта. Автоматический режим реализуется с клавиатуры компьютера.
Вычислительный управляющий комплекс, входящий в состав машины, позволяет:
-
- вводить и редактировать программы измерений,
-
- формировать архив готовых к исполнению программ,
-
- отлаживать программы в режиме моделирования работы КИМ,
-
- осуществлять диалоговый режим работы с использованием системы меню и подсказок.
В)
Г)
Е)
Ж)
Рисунок 1 - Общий вид машин трехкоординатных измерительных LH54 (а), LH65 (б), LH87 (в), LH108 (г), LH1010 (д), LH1210 (е), LH1512 (ж)
|
1. |
Машина трехкоординатная измерительная |
1 экз |
|
2. |
Калибровочная сфера |
1 экз. |
|
3. |
Референтный щуп |
1 экз. |
|
4. |
Пульт управления КИМ |
1 экз. |
|
5. |
Устройство смены щупов |
1 экз. |
|
6. |
Комплект щупов и удлинителей |
1 комплект |
|
7. |
Программное обеспечение на CD диске |
1 комплект |
|
8. |
Рабочая станция обработки данных в составе: компьютер, монитор, клавиатура, мышь, лазерный или струйный принтер, операционная система |
1 комплект |
|
9. |
Паспорт и руководство по эксплуатации |
1 комплект |
|
10. |
Руководство оператора по работе с программным обеспечением |
1 комплект |
Таблица 1
|
Технические данные |
LH 54 |
LH 65 |
LH 87 | |
|
Диапазон измерений | ||||
|
Ось Х |
мм |
от 0 до 500 |
от 0 до 650 |
от 0 до 800 |
|
Ось Y |
мм |
от 0 до 600/1000* |
от 0 до 750/1200* |
от 0 до 1000/1500/2000* |
|
Ось Z |
мм |
от 0 до 400 |
от 0 до 500 |
от 0 до 700 |
|
Предел допускаемой основной абсолютной погрешности линейных и пространственных измерений (L -длина в мм) Стандартная точность Повышенная точность Прецизионная головка |
MPEp MPEe MPEp MPEe MPEp MPEe |
2,5 + (L/300) мкм 3,5+ (L/200) мкм 2,0 + (L/350) мкм
2,0 + (L/450) мкм | ||
|
Разрешение |
мм |
0,0005 | ||
|
Система измерения длин |
Инкрементальные измерительные шкалы | |||
|
Допустимый вес детали |
кг |
500 |
500 |
800 |
|
Сжатый воздух, |
бар |
6,5 | ||
|
Питание |
115/230 В, 60/50 Гц | |||
|
Потребляемая мощность |
В-A |
1500 | ||
|
Температурные градиенты |
±0,5 °С/ч, ±0,3 °С/м | |||
|
Габаритные разме ры: длина ширина высота |
мм мм мм |
1325* 1050 2290 |
1560* 1230 2500 |
1980* 1470 2900 |
|
Масса |
кг |
1100 |
1100 |
2200 |
|
* по заказупогре&пеля возможно до5000 мм | ||||
Таблица 2
|
Технические данные |
LH 108 |
LH 1010 |
LH 1210 |
LH 1512 | |||
|
Диапазон измерений | |||||||
|
Ось Х |
мм |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1200 |
от 0 до 1500 | ||
|
Ось Y |
мм |
от 0 до |
от 0 до |
от 0 до 1600/ |
от 0 до 2000/2500/3000/ | ||
|
1200/1600/2000/ |
1200/1600/ |
2000/2500/3000* |
4000* | ||||
|
2500* |
2000/2500* | ||||||
|
Ось Z |
мм |
от 0 до 800 |
от 0 до 1000 |
от 0 до 1000 |
от 0 до 1200 | ||
|
Предел допускаемой основной абсолютной по- | |||||||
|
грешности линейных и | |||||||
|
пространственных измерений (L - длина в мм) | |||||||
|
Стандартная точность |
MPEp |
2,7 + (L/350) мкм |
2,9 + (L/300) мкм |
3,2 + (L/300) мкм | |||
|
MPEe |
3,2 +(L/300) мкм |
3,4 + (L/250) мкм |
3,7 + (L/250) мкм | ||||
|
Повышенная точность |
MPEp |
2,2 + (L/450) мкм |
2,4 + (L/400) мкм |
2,7 + (L/350) мкм | |||
|
MPEe |
2,7 + (L/400) мкм |
2,9 + (L/350) мкм |
3,2 + (L/300) мкм | ||||
|
При использовании из- |
MPEp MPEe |
1,7 + (L/450) мкм |
1,9 + (L/400) мкм |
2,2 + (L/350) мкм | |||
|
мерительной головки |
2,2 + (L/400) мкм |
2,4 + (L/350) мкм |
2,7 + (L/300) мкм | ||||
|
mStar | |||||||
|
Разрешение |
мм |
0,0005 | |||||
|
Система измерения |
Инкрементальные измерительные шкалы | ||||||
|
длин | |||||||
|
Допустимый вес де- |
кг |
2000 |
2000 |
3500 |
3500 | ||
|
тали | |||||||
|
Сжатый воздух |
бар |
6,5 | |||||
|
Питание |
115/230 В, 60/50 Гц | ||||||
|
Потребляемая мощ- |
В-A |
1000 | |||||
|
ность | |||||||
|
Температурные гра- |
°С |
18-22 | |||||
|
диенты |
1,0 K/ч; 1,0 К/м; 2,0 К/24 |
ч | |||||
|
Диапазон рабочих температур |
°С |
15...30 | |||||
|
Габаритные размеры: |
мм | ||||||
|
-длина |
2600* |
2600* |
3000* |
3500* | |||
|
-ширина |
1850 |
1850 |
2160 |
2580 | |||
|
-высота |
3060 |
3460 |
3500 |
4100 | |||
|
Масса, не более |
кг |
4350 |
4450 |
10 800 | |||
|
* по заказу потребителя возможно до 5000 мм | |||||||
