Номер по Госреестру СИ: 70053-17
70053-17 Трансформаторы тока измерительные
(TI серии METSECT)
Назначение средства измерений:
Трансформаторы тока измерительные TI серии METSECT (далее по тексту -трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 3
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 4
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 5
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 6
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 7
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 8
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 9
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 10
Общие сведения
Дата публикации - 09.07.2024
Срок свидетельства - 28.12.2027
Номер записи - 161849
ID в реестре СИ - 384249
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
METSECT5DA100, METSECT5DA080, METSECT5DA060, METSECT5DA050, METSECT5DA040, METSECT5CCOO5, METSECT5CC0I0, METSECT5CC025, METSECT5CC020, METSECT5CC015, METSECT5CC013, METSECT5CC010, METSECT5CC008, METSECT5CC005, METSECT5CC004, METSECT 5MA030, METSECT 5DA150, METSECT 50А, METSECT,
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS", подразделение "Novamel SARL"
Страна - ТУНИС
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 19407
Выдано извещений - 1
Кол-во периодических поверок - 54
Кол-во средств измерений - 7798
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2883 дн.
Приказы РСТ, где упоминается данный тип СИ
№151 от 2022.01.21 ПРИКАЗ_Об утверждении типов средств измерений (18)
№1253 от 2023.06.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1127 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
№2986 от 2017.12.28 Об утверждении типов средств измерений
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
№2255 от 2022.09.12 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (12)
Наличие аналогов СИ: Трансформаторы тока измерительные (TI серии METSECT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70053-17 Трансформаторы тока измерительные (TI серии METSECT) Фирма "Schneider Electric Industries SAS", подразделение "Novamel SARL" (ТУНИС ) |
40110-18 Трансформаторы тока (ТОП 0,66) Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») (РОССИЯ г. Чебоксары) |
Все средства измерений Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70053-17 28.12.2027 |
Трансформаторы тока измерительные, TI серии METSECT Фирма "Schneider Electric Industries SAS", подразделение "Novamel SARL" (ТУНИС ) |
ОТ МП |
8 лет |
|
70054-17 28.12.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS", подразделение "Novamel SARL" (ТУНИС ) |
ОТ МП |
5 лет |
|
70059-17 28.12.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS", подразделение "Novamel SARL" (ТУНИС ) |
ОТ МП |
5 лет |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Трансформаторы тока (ТОП 0,66)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 7750 | 4642 | 0 | 0 | 7750 | 4642 | 0 | ||
| ООО "МЦМ" (RA.RU.312223) | 696 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 6072 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЦМО" (РОСС RU.0001.310255) | 87 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 318 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1553 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2877 | 2877 | 0 | 0 | 2877 | 2877 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ДЦМ МОСК ЖД ОАО «РЖД» (RA.RU.310555) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ООО "ИРМЕТ" (RA.RU.312880) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "УФАЭНЕРГОУЧЕТ" (РОСС RU.0001.310083) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы тока (ТОП 0,66)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
670 | 825 |
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
980 | 825 |
Знак утверждения типа
Знак утверждения типананосится на корпус трансформатора в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным TI серии METSECT
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде 39952-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на трансформатор, как показано на рисунке 2, и/или в паспорт трансформатора.
Изготовитель
Фирма «Schneider Electric Industries SAS», подразделение «Novamel SARL», Тунис
Адрес: Route de Вёш Khalled km 1.5 Grombalia 8030, Tunisia
Web-сайт: www.shneider-electric.com
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)
ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1
Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Web-еайт: www.shneider-electric.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов - электромагнитный. Трансформаторы состоят из магнитопровода, первичной и вторичной обмоток. Обмотки разделены между собой изоляцией и размещены в пластмассовой корпусе.
Трансформаторы используются в сочетании с измерительными приборами: амперметрами, счетчиками электроэнергии, измерительными устройствами, контрольными реле и т. д.
Схема обозначений модификаций трансформаторов:
|
METSECT |
R |
FF |
XXX | |||
В зависимости от номинального первичного тока: «004» - 40 А;
«005» - 50 А;
«006» - 60 А;
«008» - 75 А;
«010» - 100 А;
«013» - 125 А;
«015» - 150 А;
«020» - 200 А;
«025» - 250 А;
«030» - 300 А;
«040» - 400 А;
«050» - 500 А;
«060» - 600 А;
«080» - 800 А;
«100» - 1000 А;
«125» - 1250 А;
«150» - 1500 А;
«200» - 2000 А;
«250» - 2500 А;
«300» - 3000 А;
«400» - 4000 А;
«500» - 5000 А;
«600» - 6000 А.

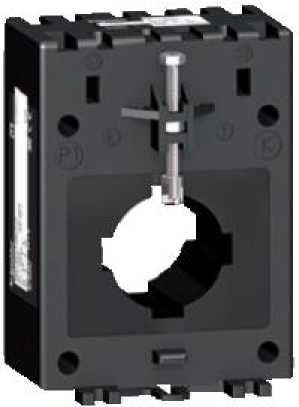

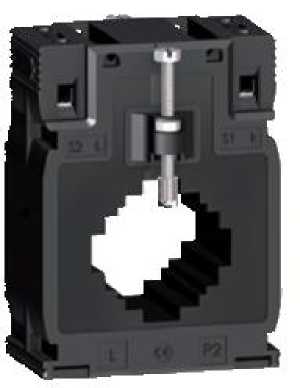

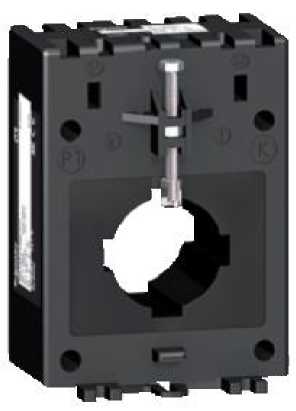

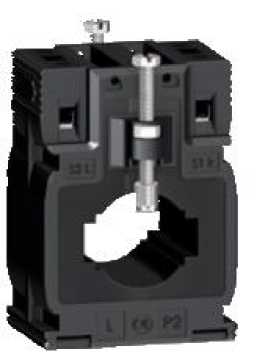

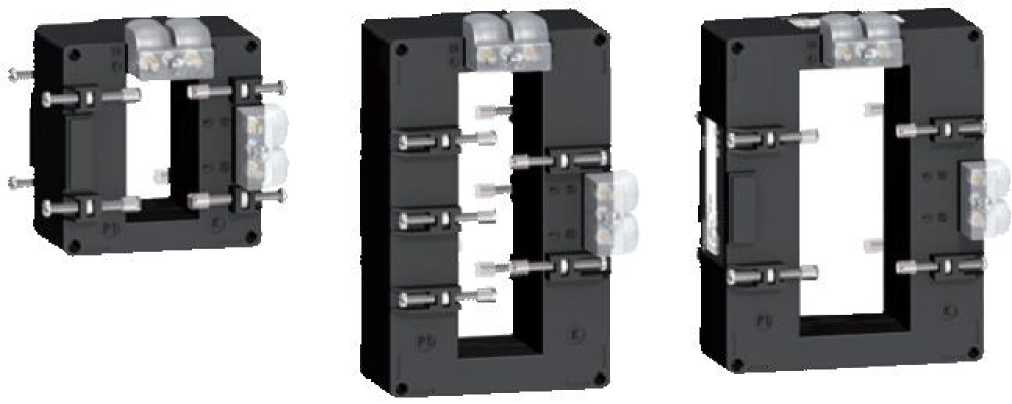

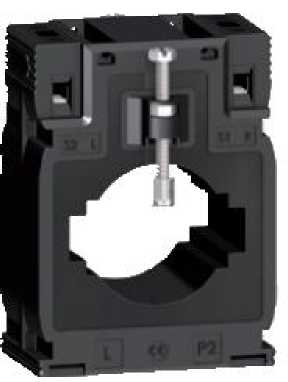

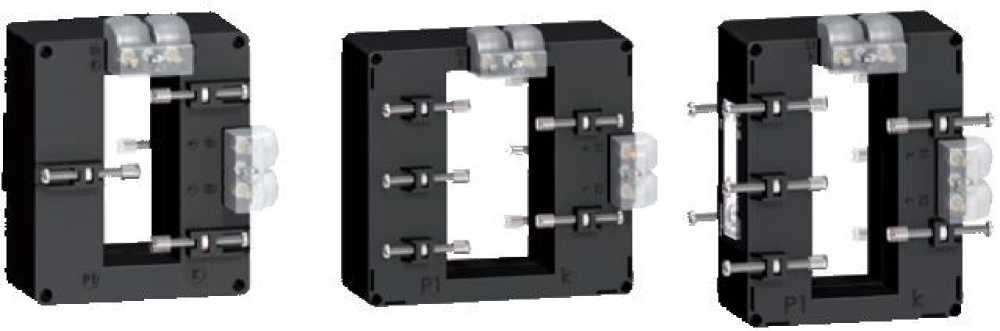

Общий вид трансформаторов различных модификаций Пломбирование трансформаторов не предусмотрено.
представлен на рисунке 1.
б) модификации METSECT5MAXXX
в) модификации METSECT5MBXXX
а) модификации
METSECT5CCXXX
е) модификации
METSECT5MEXXX
д) модификации
METSECT5MCXXX
г) модификации METSECT5MDXXX
ж) модификации METSECT5MFXXX
п
з) модификации METSECT5VVXXX
и) модификации METSECT5VFXXX
к) модификации л) модификации м) модификации
METSECT5DAXXX METSECT5DBXXX METSECT5DCXXX
н) модификации о) модификации п) модификации
METSECT5DDXXX METSECT5DEXXX METSECT5DHXXX
Рисунок 1 - Внешний вид трансформаторов

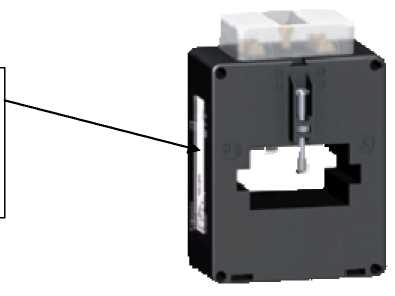

Знак поверки наносится на стенку корпуса трансорматора, как показано на рисунке 2.
знака
поверки
Место нанесения
Рисунок 2 - Место нанесения знака поверки
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики трансформаторов приведены в таблице 1.
Таблица 1 - трансформаторов
|
Наименование характеристик |
Значение |
|
Номинальное напряжение (ином), В |
600 |
|
Наибольшее рабочее напряжение трансформатора, В |
720 |
|
Частота переменного тока, Гц |
50/60 |
|
Диапазон номинальных первичных токов (/1ном), А |
от 40 до 6000 |
|
Номинальный вторичный ток (/2ном), А |
5 |
|
Количество вторичных обмоток |
1 или 2 |
|
Класс точности вторичных обмоток для измерений |
0,5; 1; 3* |
|
Диапазон номинальной вторичной нагрузки (52ном) с коэффициентом мощности cosф2=0,8, ВА |
от 1 до 70* |
|
Номинальный коэффициент безопасности обмотки для измерений, не более |
5 (при /1ном < 5000 А) 10 (при /1Ном > 5000 А) |
|
Степень защиты |
IP20 |
|
Габаритные размеры**, мм, не более:
|
от 30 до 87 от 70 до 175 от 65 до 242 |
|
Размеры окна сердечника**, мм, не более:
|
от 21 до 40 от 32 до 55 от 65 до 165 |
|
Масса**, кг, не более |
от 0,19 до 3,4 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -25 до +50 |
|
Средняя наработка на отказ, ч |
250 000 |
|
Средний срок службы, лет |
25 |
|
Примечания: * - соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке конкретного трансформатора; ** - в зависимости от исполнения. | |
