Номер по Госреестру СИ: 70032-17
70032-17 Анализаторы дымовых газов
(Kane)
Назначение средства измерений:
Анализаторы дымовых газов Kane (далее - анализаторы) предназначены для измерений объемной доли кислорода (O2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), суммы углеводородов (CxHy), диоксида углерода (CO2) в промышленных выбросах.
Внешний вид.
Анализаторы дымовых газов
Рисунок № 1
Внешний вид.
Анализаторы дымовых газов
Рисунок № 2
Внешний вид.
Анализаторы дымовых газов
Рисунок № 3
Внешний вид.
Анализаторы дымовых газов
Рисунок № 4
Внешний вид.
Анализаторы дымовых газов
Рисунок № 5
Программное обеспечение
Таблица 2 - Идентификационные данные программного обеспечения.
Идентификационные данные (признаки) |
Значение |
Анализатор дымовых газов Kane модель Kane 9206 Quintox | |
Идентификационное наименование ПО |
SW19170 |
Номер версии (идентификационный номер ПО), не ниже |
v. 0.18 |
Цифровой идентификатор ПО |
- |
Анализатор дымовых газов Kane модель Kane 945 | |
Идентификационное наименование ПО |
SW19604 |
Номер версии (идентификационный номер ПО), не ниже |
v. 1.07 |
Цифровой идентификатор ПО |
- |
Анализатор дымовых газов Kane модель Kane 450 | |
Идентификационное наименование ПО |
SW19380 |
Номер версии (идентификационный номер ПО), не ниже |
v. 1.4 |
Цифровой идентификатор ПО |
- |
Анализатор дымовых газов Kane модель Kane 458 | |
Идентификационное наименование ПО |
SW19392 |
Номер версии (идентификационный номер ПО), не ниже |
v. 1.13 |
Цифровой идентификатор ПО |
- |
Анализатор дымовых газов Kane модель Kane 100-1 | |
Идентификационное наименование ПО |
Недоступно |
Номер версии (идентификационный номер ПО), не ниже |
Недоступно |
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароли, авторизация пользователя).
Влияние программного обеспечения средства измерений учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализаторов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам дымовых газов Kane
ГОСТ 8.578-2014 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»
Поверка
Поверкаосуществляется по документу МП 205-23-2017 «Анализаторы дымовых газов Kane. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.10.2017 г.
Основные средства поверки:
-
- ГСО состава газовых смесей - эталоны 1-го разряда по ГОСТ 8.578-2014:
№ 10706-2015 О2 в азоте, СО в азоте, СО2 в азоте (воздухе), NO в азоте, SO2 в азоте (воздухе), С3Н8 в азоте;
№ 10546-2014 NO2 в азоте (воздухе);
-
- эталон 1 разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (регистрационный № 62151-15);
-
- азот особой чистоты в баллоне под давлением по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Kane International Ltd», ВеликобританияАдрес: Kane House, 11 Bessemer Road, Welwyn Garden City, Hertfordshire, AL7 1GF, UK
Тел.: +44 (0) 1707 384806
Факс: +44 (0) 1707 393277
E-mail: exportsales@kane.co.uk
Web-сайт: www.kane.co.uk
Заявитель
Общество с ограниченной ответственностью «Энерготест» (ООО «Энерготест») ИНН 7725580753Адрес: 115280, г. Москва, ул. Автозаводская, 14
Тел.: +7 (495) 234-76-27, +7 (495) 234-76-28, 234-76-51, +7 (495) 234-76-52 Факс: +7 (495) 679-67-76
E-mail: info@energotest.ru
Web-сайт: www.energotest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495)437-55-77 / +7 (495)437-56-66
E-mail: office@vniims.ru , www.vniims.ru
Принцип действия анализаторов дымовых газов Kane (модели Kane 9206 Quintox, Kane 450, Kane 458, Kane 945, Kane 100-1), в зависимости от типа применяемых сенсоров, -электрохимический, основанный на изменении электрических характеристик измерительных ячеек вследствие протекания специфических электрохимических реакций с участием определяемых компонентов, или оптический, основанный на поглощении молекулами определяемого компонента инфракрасного излучения.. Электрохимические сенсоры применяют для измерений объёмной доли кислорода, оксида углерода, оксида азота, диоксида азота и диоксида серы, оптические - для измерений объемной доли углеводородов и диоксида углерода.
Конструктивно анализатор дымовых газов модель Kane 9206 Quintox состоит из управляющего модуля (предназначен для просмотра показаний и управления) с графическим экраном и пультом управления, внутри которого расположена электронная схема, и блока анализатора с установленными сенсорами, устройством пробоотбора с фильтрами, встроенным принтером и аккумулятором. Зарядка аккумулятора осуществляется внешним блоком питания. Подключение управляющего модуля к блоку анализатора осуществляется посредством беспроводной связи или кабеля.
Анализаторы дымовых газов Kane модели Kane 450, Kane 458, Kane 945, Kane 100-1 выполнены в едином корпусе с графическим экраном, внутри которого расположены сенсоры, электронная схема и аккумуляторы, зарядка которых осуществляется внешним блоком питания.
Модели анализаторов дымовых газов Kane (Kane 9206 Quintox, Kane 450, Kane 458, Kane 945, Kane 100-1) отличаются комплектуемым набором сенсоров определяемых газов (таблица 1), устройством корпуса, панелью управления. Анализаторы также могут опционально комплектоваться разными наборами измерительных газовых сенсоров и газозаборных зондов. Во всех моделях анализаторов предусмотрена термокомпенсация.
Таблица 1 - Возможные варианты оснащения сенсорами анализаторов дымовых газов Kane
Модель |
измеряемые параметры | ||||||
О2 |
СО |
NO |
NO2 |
SO2 |
CxHy |
CO2 | |
Kane 9206 Quintox |
++ |
++ |
+ |
* |
++ |
* |
* |
Kane 945 |
++ |
++ |
++ |
* |
* |
- |
- |
Kane 450 |
++ |
++ |
* |
- |
- |
- |
- |
Kane 458 |
- |
++ |
- |
- |
- |
- |
++ |
Kane 100-1 |
- |
++ |
- |
- |
- |
- |
++ |
Примечания: ++ - базовая комплектация; * - дополнительная комплектация по заказу; - - не комплектуется. |
Общий вид анализаторов представлен на рисунках 1 - 5.
Пломбирование анализаторов дымовых газов Kane не предусмотрено.

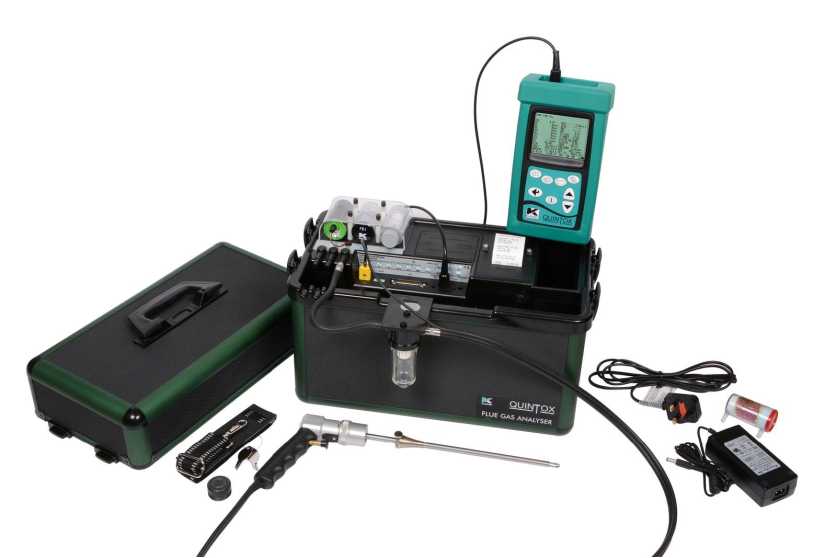

Рисунок 1 - Общий вид анализатора дымовых газов Kane модель Kane 9206 Quintox

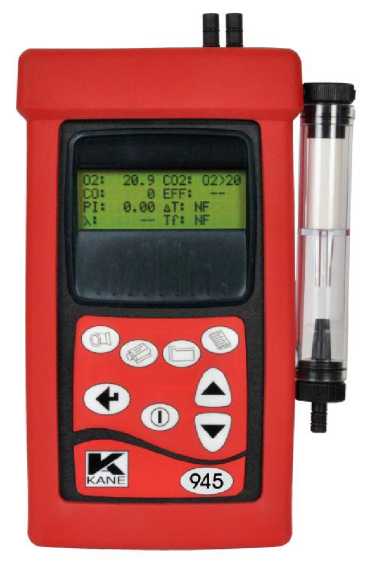

Рисунок 2 - Общий вид анализатора дымовых газов Kane модель Kane 945

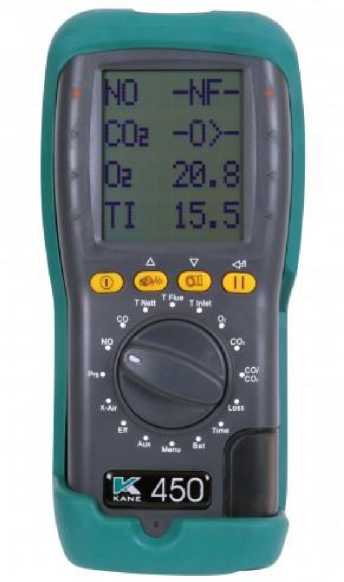

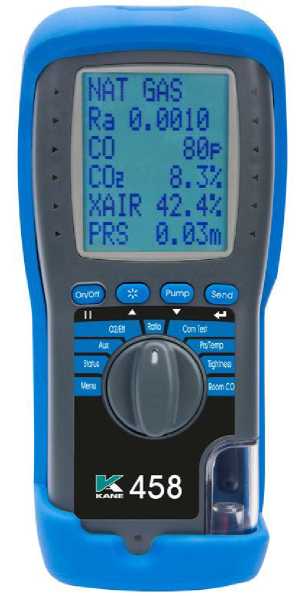

Рисунок 3 - Общий вид анализаторов Рисунок 4 - Общий вид анализаторов дымовых газов Kane дымовых газов Kane
модели Kane 450 модели Kane458

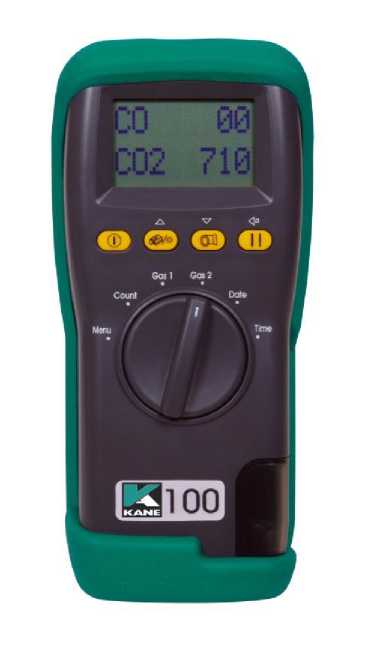

Рисунок 5 - Общий вид анализатора дымовых газов Kane модель Kane 100-1.
Таблица 11 - Комплектность анализаторов дымовых газов Kane
Наименование |
Обозначение |
Количество |
Анализатор дымовых газов Kane |
Kane 9206 Quintox, Kane 450, Kane 458, Kane 945, Kane 100-1 |
1 шт. по заказу |
Блок анализатора, укомплектованный измерительными ячейками и зондами |
1 шт. по заказу |
Наименование |
Обозначение |
Количество |
Управляющий модуль (для Kane 9206 Quintox) |
1 шт. по заказу | |
Кейс или сумка |
1 шт. по заказу | |
Заводской протокол калибровки |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП 205- 23 - 2017 |
1 экз. |
Таблица 3 - Метрологические характеристики анализаторов дымовых газов Kane моделей Kane 9206 Quintox, Kane 945, Kane 450 по каналу измерений объемной доли кислорода (О2)
Наименование модели |
Диапазон измерений, объемная доля, % |
Пределы допускаемой погрешности измерений, % | |
приведенной 1) |
относительной | ||
Kane 9206 Quintox, Kane 945 |
от 0 до 5,0 включ. |
±5 |
- |
св. 5,0 до 25,0 включ. |
- |
±5 | |
Kane 450 |
от 0 до 5,0 включ. |
±5 |
- |
св. 5,0 до 21,0 включ. |
- |
±5 | |
Примечание: 1) нормирующее значение приведенной погрешности - верхнее значение поддиапазона измерений |
Таблица 4 - Метрологические характеристики анализаторов дымовых газов Kane моделей Kane 9206 Quintox, Kane 450, Kane 458, Kane 945, Kane 100-1 по каналу измерений объёмной доли оксида углерода (СО)
Наименование модели |
Диапазон измерений, объемная доля |
Пределы допускаемой погрешности измерений, % | |
приведенной 1) |
относительной | ||
Kane 9206 Quintox, Kane 945, Kane 450 |
от 0 до 500 млн-1 включ. |
±10 |
- |
св. 500 до 4000 млн-1 включ. |
- |
±10 | |
Kane 9206 Quintox, Kane 945 (высокий) |
от 0 до 5,0 % включ. |
±5 |
- |
св. 5,0 до 10,0 % включ. |
- |
±5 | |
Kane 458, Kane 100-1 |
от 0 до 500 млн-1 включ. |
±10 |
- |
св.500 до 2000 млн-1 включ. |
- |
±10 | |
Примечание: 1) нормирующее значение приведенной погрешности - верхнее значение поддиапазона измерений |
Таблица 5 - Метрологические характеристики анализаторов дымовых газов Kane моделей Kane 9206 Quintox, Kane 450, Kane 945 по каналу измерений объёмной доли оксида азота (NO)
Наименование модели |
Диапазон измерений, объемная доля, млн-1 (PPm) |
Пределы допускаемой погрешности измерений, % | |
приведенной 1) |
относительной | ||
Kane 9206 Quintox, Kane 945 |
от 0 до 500 влюч. |
±10 |
- |
св. 500 до 5000 включ. |
- |
±10 | |
Kane 450 |
от 0 до 100 включ. |
±20 |
- |
св. 100 до 1000 включ. |
- |
±10 | |
Kane 9206 Quintox (низкий) |
от 0 до 30 включ. |
±10 |
- |
св. 30 до 300 включ. |
- |
±10 | |
Kane 450, Kane 945 (низкий) |
от 0 до 30 включ. |
±10 |
- |
св. 30 до 100 включ. |
±15 |
- | |
Примечание: 1) приведенная погрешность приведена к верхнему значению поддиапазона измерений |
Таблица 6 - Метрологические характеристики анализаторов дымовых газов Kane моделей Kane 9206 Quintox, Kane 945 по каналу измерений объёмной доли диоксида азота (NO2)
Наименование модели |
Диапазон измерений, объемная доля, млн-1 (PPm) |
Пределы допускаемой погрешности измерений, % | |
приведенной 1) |
относительной | ||
Kane 9206 Quintox |
от 0 до 100 включ. |
±20 |
- |
св. 100 до 1000 включ. |
- |
±10 | |
Kane 945 |
от 0 до 30 включ. |
±10 |
- |
св. 30 до 100 включ. |
±20 |
- | |
Примечание: 1) нормирующее значение приведенной погрешности - верхнее значение поддиапазона измерений |
Таблица 7 - Метрологические характеристики анализаторов дымовых газов Kane моделей Kane 9206 Quintox, Kane 945 по каналу измерений объёмной доли диоксида серы (SO2)
Наименование модели |
Диапазон измерений, объемная доля, млн-1 (РРт) |
Пределы допускаемой погрешности измерений, % | |
приведенной 1) |
относительная | ||
Kane 9206 Quintox, Kane 945 |
от 0 до 500 включ. |
±10 |
- |
св. 500 до 5000 включ. |
- |
±10 | |
Kane 9206 Quintox (низкий) |
от 0 до 100 включ. |
±20 |
- |
св. 100 до 500 включ. |
- |
±10 | |
Примечание: 1) нормирующее значение приведенной погрешности - верхнее значение поддиапазона измерений |
Таблица 8 - Метрологические характеристики анализаторов дымовых газов Kane модели Kane 9206 Quintox, по каналу измерений объёмной доли углеводородов (CxHy)
Наименование модели |
Диапазон измерений 2), объемная доля, млн-1 (РРт) |
Пределы допускаемой погрешности измерений, % | |
приведенной 1) |
относительной | ||
Kane 9206 Quintox |
от 0 до 500 включ. |
±10 |
- |
св. 500 до 5000 включ. |
- |
±10 | |
Примечание: 1) нормирующее значение приведенной погрешности - верхнее значение поддиапазона измерений, 2) поверочный компонент - пропан. |
Таблица 9 - Метрологические характеристики анализаторов дымовых газов Kane моделей Kane 9206 Quintox, Kane 458, Kane 100-1 по каналу измерений объёмной доли диоксида углерода (СО2)
Наименование модели |
Диапазон измерений, объемная доля |
Пределы допускаемой погрешности измерений, % | |
приведенной 1) |
относительной | ||
Kane 9206 Quintox, Kane 458 |
от 0 до 10 % включ. |
±5 |
- |
св. 10 до 20 % включ. |
- |
±5 | |
Kane 100-1 |
от 0 до 400 млн-1 включ. |
±30 |
- |
св.400 до 4000 млн-1 включ. |
- |
10 | |
Примечание: 1) нормирующее значение приведенной погрешности - верхнее значение поддиапазона измерений |
Таблица 10 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В | |
- модель Kane 9206 Quintox |
220(+10)% или или от встроенного аккумулятора с напряжением 12 В |
- модели Kane 945, Kane 100-1 |
220(-+1105)% или от встроенного аккумулятора с напряжением 6 В |
Наименование характеристики |
Значение |
- Kane 450, Kane 458 |
220(110)% или от 4-x NiMH аккумуляторов типа АА |
- частота переменного тока, Гц |
50 |
Потребляемая мощность, Вт, не более: | |
- модель Kane 9206 Quintox |
16 |
- модели Kane 945, Kane 100-1 |
10 |
- модели Kane 450, Kane 458 |
3 |
Габаритные размеры, мм, не более: | |
- модель Kane 9206 Quintox высота ширина длина |
420 225 345 |
- модель Kane 945: высота ширина длина |
220 55 120 |
- модели Kane 450, Kane 458, Kane 100-1: высота ширина |
200 45 |
длина |
90 |
Масса, кг, не более: - модель Kane 9206 Quintox |
9,5 |
- модель Kane 945 |
1,0 |
- модели Kane 450, Kane 458, Kane 100-1 |
1,0 |
Условия эксплуатации: - температура окружающей среды, °C | |
- модели Kane 9206 Quintox, Kane 945 |
от -5 до +50 |
- модели Kane 450, Kane 458, Kane 100-1 |
от 0 до +40 |
- относительная влажность (без конденсации), % | |
- модель Kane 9206 Quintox |
от 10 до 80 |
- модели Kane 945, Kane 450, Kane 458, Kane 100-1 |
от 10 до 90 |
Средний срок службы, лет |
6 |
