Номер по Госреестру СИ: 50349-12
50349-12 Анализаторы дымовых газов
(KM9106, Kane250, Kane425, Kane 450, Kane 455, Kane 940)
Назначение средства измерений:
Анализаторы дымовых газов КМ9106, Kane250, Kane425, Kane450, Kane455, Kane940 предназначены для измерения объемной доли кислорода(%) (О2), оксида углерода (% или млн-1 (ppm) (СО),оксида азота(млн-1 (ppm) (NO), диоксида азота (млн-1 (ppm) (NO2), диоксида серы (млн-1 (ppm) (SO2), суммы углеводородов (млн-1 (ppm) (CxHy), диоксида углерода (% (СО2) в промышленных выбросах, дифференциального давления (гПа) газового потока.
Внешний вид.
Анализаторы дымовых газов
Рисунок № 1
Внешний вид.
Анализаторы дымовых газов
Рисунок № 2
Внешний вид.
Анализаторы дымовых газов
Рисунок № 3
Внешний вид.
Анализаторы дымовых газов
Рисунок № 4
Внешний вид.
Анализаторы дымовых газов
Рисунок № 5
Внешний вид.
Анализаторы дымовых газов
Рисунок № 6
Программное обеспечение
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
KM9106 |
Quintox |
ISS 1.9 | ||
Kane940 |
Kane940 |
ISS 2.0 | ||
Kane250 |
Kane250 |
v. 1.17 | ||
Kane425 |
Kane425 |
v. 1.43 | ||
Kane450 |
Kane450 |
v. 1.34 | ||
Kane455 |
Kane455 |
v. 1.78 |
Значимой частью номера версии ПО является первая цифра. Цифра в номере после точки означает модификации, заключающиеся в несущественных для технических характеристик изменениях (например, добавлении языка интерфейса, порядка вывода на дисплей показаний и т.п.) или устранениях незначительных программных дефектов.
Защита программного обеспечения анализаторов дымовых газов серий KM и Kane соответствует уровню «С» защиты от преднамеренных и непреднамеренных изменений ПО СИ в соответствии с МИ 3286-2010.
Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности изменения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализаторов дымовых газов серий KM и Kane в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений указаны в Руководстве по эксплуатации анализаторов дымовых газов серий КМ и Kane.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам дымовых газов серий КМ и Kane
-
1. ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов»;
-
2. ГОСТ 8.578-2008 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;
-
3. ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерения разности давлений до 4 • 104 Па»;
-
4. ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
-
5. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
-
6. ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия»;
-
7. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения»;
Поверка
Поверкаосуществляется по МП РТ 1555-2011 «Анализаторы дымовых газов серий KM и Kane. Методика поверки», являющейся приложением к Руководству по эксплуатации и утверждённой ГЦИ СИ ФГУ «Ростест-Москва» 6 февраля 2012 года.
Основные средства поверки
1) По каналам содержания газовых компонентов:
ГСО-ПГС в баллонах под давлением, выпускаемых по ТУ 6016-2956-88 №№ 3722-87, 3726-87, 3806-87, 3811-87, 3816-87, 3827-87; 3831-87;3777-87, 8375-03, 4021-87, 4026-87, 402987, 7608-99, 5893-91, 3903-87, 7605-99
2) По каналу дифференциального давления:
Калибратор давления пневматический «Метран-505Воздух», класс точности 0,015, диапазон воспроизведения избыточного давления от 5 Па до 25000 Па,
Термогигрометр ИВА-6А, диапазон измерений температуры (от минус 40 до плюс 50) оС, абсолютная погрешность +0,5оС
Изготовитель
KANE INTERNATIONAL LIMITED (Великобритания)
адрес: Kane House Swallowfield,
Welwyn Garden City, Hertfordshire, AL7 1JG UK.
Тел: +44 (0) 1707 375550
Факс: +44 (0) 1707 393277
E-mail: sales@kane.co.uk
Web: www.kane.co.uk
Заявитель
ООО «Энерготест»адрес: 115280, г. Москва, ул. Автозаводская, 14/23
Тел: (495) 675 22 73 ,675 29 33 факс: (495) 679 67 76
E-mail: info@energotest.ru
Web: www.energotest.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»Регистрационный номер 30010-10
117418, г. Москва, Нахимовский пр., д.31
www.rostest.ru
Принцип действия анализаторов дымовых газов КМ9106, Kane250, Kane425, Kane450, Kane455, Kane940 основан на использовании:
-
• электрохимических ячеек для измерения объёмной доли кислорода, оксида углерода, оксида азота, диоксида азота, диоксида серы;
-
• оптической ячейки для измерения объемной доли углеводородов и диоксида углерода;
-
• встроенные сенсоры дифференциального давления;
Анализатор дымовых газов КМ9106 состоит из управляющего модуля (предназначен для просмотра показаний и управления) и блока анализатора. Подключение управляющего модуля к блоку анализатора осуществляется посредством кабеля. В анализаторах дымовых газов серии Kane250, Kane425, Kane450, Kane455, Kane940 управляющий модуль и блок анализатора выполнены в едином корпусе.
Анализаторы дымовых газов могут опционально комплектоваться разными наборами измерительных газовых сенсоров, и газозаборных зондов Возможные варианты комплектации представлены в таблице 1.
Таблица 1.
Модель анализатора |
измеряемые параметры | |||||||
О2 |
СО |
NO |
NO2 |
SO2 |
CxHy |
CO2 |
Давление | |
КМ9106 |
++ |
++ |
+ |
* |
++ |
* |
* |
++ |
Kane940 |
++ |
++ |
++ |
* |
* |
- |
++ | |
Kane250 |
++ |
++ |
- |
- |
- |
- |
- | |
Kane425 |
++ |
++ |
- |
- |
- |
- |
++ | |
Kane450 |
++ |
++ |
* |
- |
- |
- |
++ | |
Kane455 |
++ |
* |
- |
- |
- |
++ |
++ |
++ базовая комплектация,
* дополнительная комплектация по заказу,
- не комплектуется .

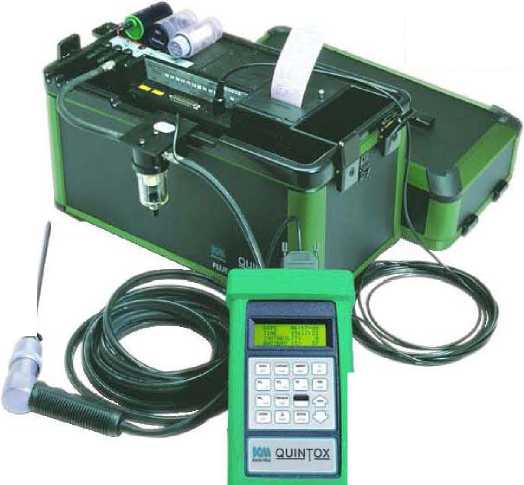

Внешний вид анализатора дымовых газов КМ9106 представлен на рис.1.
Рисунок 1.
Крышка корпуса анализатора
Блок анализатора
Газозаборный зонд i /
Соединительный кабель

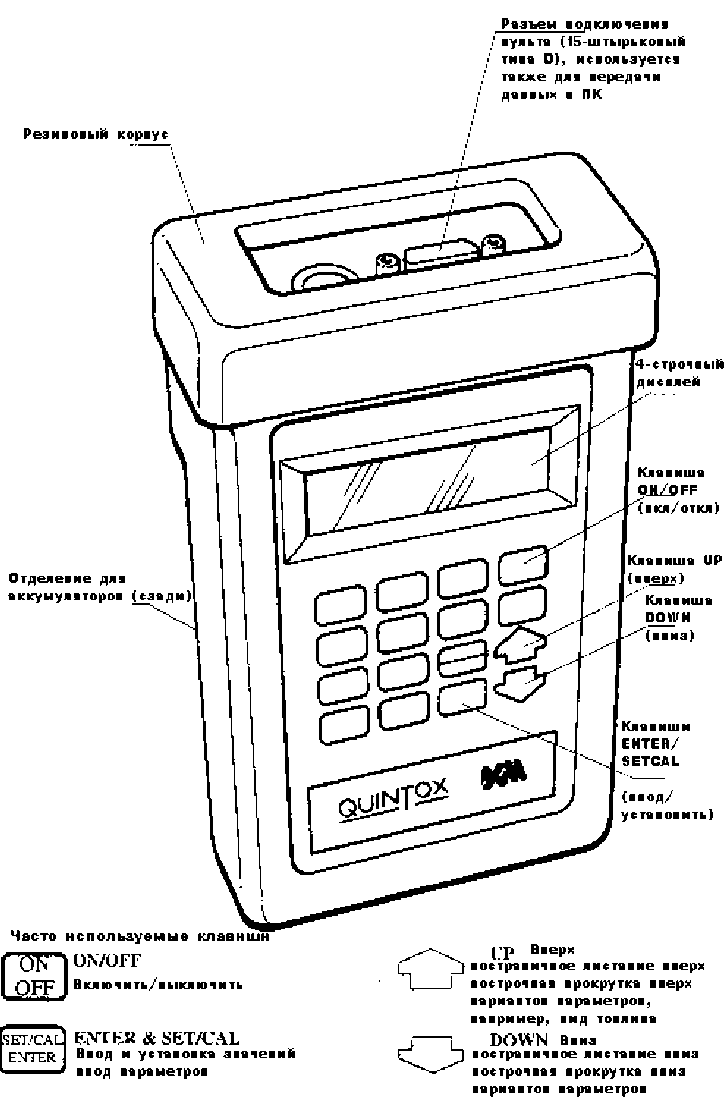

Управляющий модуль

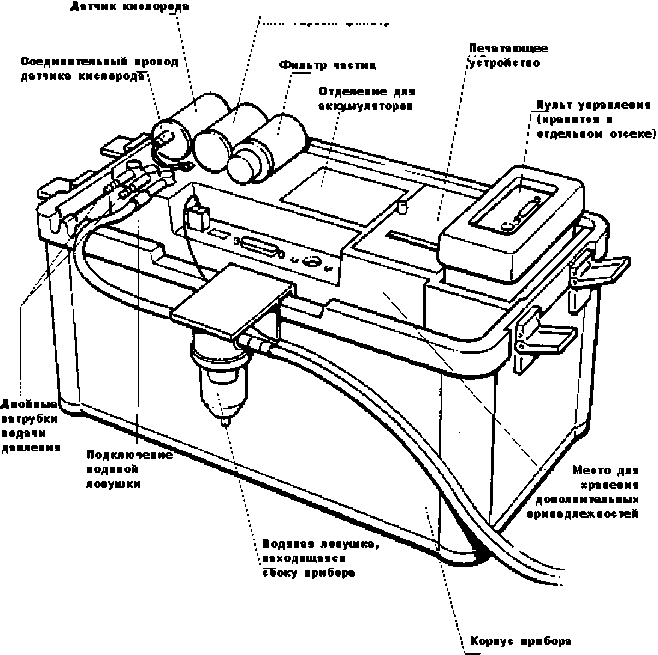

Компоненты блока анализатора и управляющего
модуля представлены на рис.2.
рис.3.
Рисунок 2.
Фильтровый пост ■ или сервый фильтр
Рисунок 3.

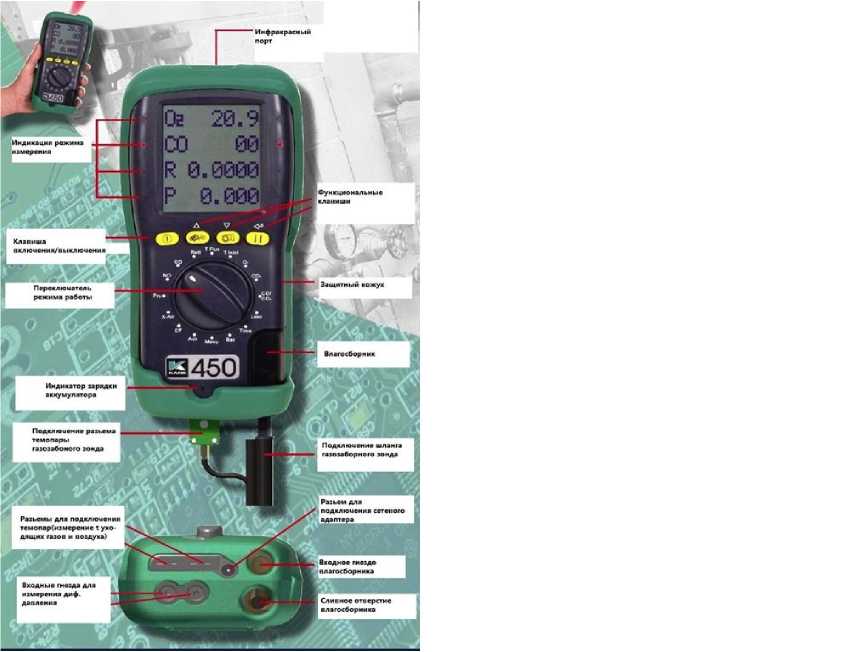

Внешний вид анализатора дымовых газов и компоненты блока анализатора Kane940 представлен на рис.4
№5232 ^-ГТППП-ПкГн'
Pis зм для измерения
ГЯТПР-Т'Н-Т
------ Ьлвц [сбину)
FaibSK для ззразЕстч устровства
Печать
Нэсэс
Елтег
t it |
y.Mi&r | |||||
HttRW ШНП1ШШ |
:¥: |
■. . |
:¥:¥:i:¥:ijй¥:¥:¥: 5 |
я | ||
30S+I+St+t+t:t:$:ft:t: |
!+i': |
— Вверь.
Взи;
■Клявжягура
ДЗШПЕР ДЛЯ рХШПШХ газов (стану)

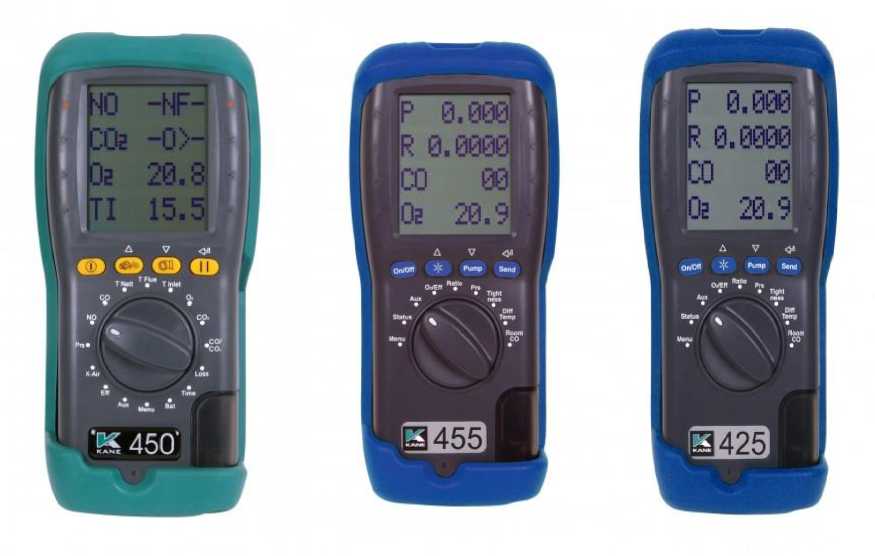

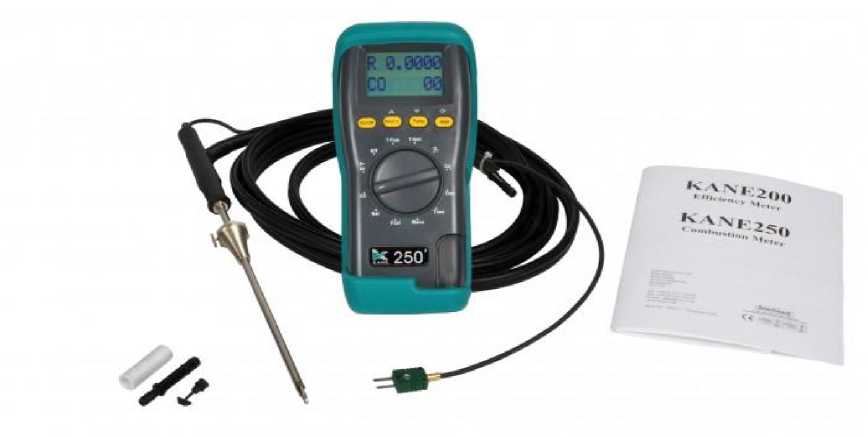

Внешние виды анализаторов дымовых газов Kane250, Kane425, Kane450, Kane455 представлены на рис.5 и 6.
Рисунок 5.
Рисунок 6.
Компоненты блока анализаторов дымовых газов Kane250, Kane425, Kane450, Kane455 представлены на рис.7
Рисунок 7.
Комплект поставки включает:
Анализатор в составе:
|
1 |
шт. |
измерительными ячейками | ||
и зондами в соответствии с заказом |
1 |
шт. |
Кейс или сумка в соответствии с заказом | ||
руководство по эксплуатации |
1 |
шт. |
заводской протокол калибровки |
1 |
шт. |
методика поверки |
1 |
шт. |
Таблица 3
Канал измерения объёмной доли кислорода О2 | |||
Модификация приборов |
Диапазон измерений, объемная доля, % |
Предел допускаемой погрешности % | |
приведенная |
относительная | ||
КМ9106 |
от 0 до 5,0 от 5,1 до 25,0 |
± 5 |
± 5 |
Kane250,425,450,455,940 |
от 0 до 5,0 от 5,1 до 21,0 |
± 5 |
± 5 |
Таблица 4
Канал измерения объёмной доли оксида углерода (СО) | |||
Модификация приборов |
Диапазон измерений, Объемная доля, млн-1 (ppm), (%) |
Предел допускаемой погрешности, % | |
приведенная |
относительная | ||
КМ9106, Kane940 |
От 0 до 500 |
± 10 |
- |
От 501 до 10000 |
- |
± 10 | |
КМ9106, Kane940 (высокое) |
(От 0 до 5,00) |
± 5 |
- |
(От 5,01 до10,00) |
- |
± 5 | |
Kane250,425,450,455 |
От 0 до 500 |
± 10 |
- |
От 501 до 4000 |
- |
± 10 |
Таблица 5
Канал измерения объёмной доли оксида азота (NO) | |||
Модификация приборов |
Диапазон измерений, Объемная доля, млн-1 (ppm) |
Предел допускаемой погрешности, % | |
приведенная |
относительная | ||
КМ9106 |
От 0 до 500 |
± 10 |
- |
От 501 до 5000 |
- |
± 10 | |
Kane940 |
От 0 до 500 |
± 10 |
- |
От 501 до 5000 |
- |
± 10 | |
Kane450,940 (низкое) |
От 0 до 30 |
± 20 |
- |
От 31 до 100 |
± 15 |
- | |
Kane450 |
От 0 до 100 |
± 15 |
- |
От 101 до 1000 |
± 10 |
Таблица 6
Канал измерения объёмной доли диоксида азота (NO2) | |||
Модификация приборов |
Диапазон измерений, Объемная доля, млн-1 (ppm) |
Предел допускаемой погрешности, % | |
приведенная |
относительная | ||
КМ9106, Kane940 |
От 0 до 100 От 101 до 500 |
± 20 |
±10 |
Таблица 7
Канал измерения объёмной доли диоксида серы (SO2) | |||
Модификация приборов |
Диапазон измерений, Объемная доля, млн-1 (ppm) |
Предел допускаемой погрешности, % | |
приведенная |
относительная | ||
КМ9106, Kane940 |
От 0 до 500 |
± 10 |
- |
От 500 до 5000 |
- |
± 10 |
Таблица 8
Канал измерения объёмной доли углеводородов (CxHy) (по метану) | |||
Модификация приборов |
Диапазон измерений, Объемная доля, млн-1 (ppm) |
Предел допускаемой погрешности, % | |
приведенная |
относительная | ||
КМ9106 |
От 0 до 500 |
± 10 |
- |
От 500 до 2000 |
- |
± 10 |
Таблица 9
Канал измерения объёмной доли двуокиси углерода (СО2) | |||
Модификация приборов |
Диапазон измерений, Объемная доля, % |
Предел допускаемой погрешности, % | |
приведенная |
относительная | ||
КМ9106 |
От 0 до 10 |
± 5 |
- |
От 10 до 20 |
- |
± 5 | |
Kane455 |
От 0 до 10 |
± 5 |
- |
От 10 до 30 |
- |
± 5 |
Таблица 10
Канал измерения дифференциального давления | ||
Модификация приборов |
Диапазон измерений, гПа |
Предел абсолютной допускаемой погрешности, гПа |
КМ9106, Kane940 |
От минус 150 до +150 |
±5 |
Kane425,450,455 |
От минус 80 до +80 |
±3 |
-
• Условия эксплуатации управляющего модуля и блока анализатора: рабочая температура (от 0 до 40)°С
Условия хранения и транспортирования, температура (от минус 20 до плюс 50) °С.
Электропитание анализаторов дымовых газов:
-
• Kane250,425,450,455 от сети переменного тока с напряжением 220 В, частотой 50 Гц через сетевой адаптер или от 4-x NiMH аккумуляторов типа АА, максимальная потребляемая мощность при работе от сети не более 3 В • А
-
• Kane940 от сети переменного тока с напряжением 220 В, частотой 50 Гц через сетевой адаптер или от встроенного аккумулятора с напряжением 6 В, максимальная потребляемая мощность при работе от сети не более 10 В •А;
-
• KM9106 от сети переменного тока с напряжением 220 В, частотой 50 Гц через сетевой адаптер или от встроенного аккумулятора с напряжением 12В, максимальная потребляемая мощность при работе от сети не более 16 В •А;
Габаритные размеры и масса:
-
• KM9106 не более 450x230x300 мм; не более 9,5 кг;
-
• Kane940 не более220х55х120 мм; не более 1,0 кг;
-
• Kane250,425,450,455 не более 200x45x90; не более 1 кг.
