Номер по Госреестру СИ: 69887-17
69887-17 Системы бесконтактных измерений
(серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo)
Назначение средства измерений:
Системы бесконтактных измерений серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo (далее системы) предназначены для оптических бесконтактных измерений линейных размеров деталей.
Внешний вид.
Системы бесконтактных измерений
Рисунок № 1
Внешний вид.
Системы бесконтактных измерений
Рисунок № 2
Внешний вид.
Системы бесконтактных измерений
Рисунок № 3
Внешний вид.
Системы бесконтактных измерений
Рисунок № 4
Внешний вид.
Системы бесконтактных измерений
Рисунок № 5
Внешний вид.
Системы бесконтактных измерений
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.12.2027
Номер записи - 161657
ID в реестре СИ - 384057
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии Swift, серии Hawk; ось X: от 0 до 200 мм, ось Y: от 0 до 150 мм, ось Z: от 0 до 195 мм, серии Hawk, серии Falcon, ось X: от 0 до 200 мм, ось Y: от 0 до 150 мм, ось Z: от 0 до 195 мм, ось X: от 0 до 200 мм, ось Y: от 0 до 100 мм, Нет модификации, нет, Swift, ось X: от 0 до 200 мм, ось Y: от 0 до 100 мм, Swift Duo, ось X: от 0 до 200 мм, ось Y: от 0 до 100 мм, Swift Duo, ось X: от 0 до 150 мм, ось Y: от 0 до 100 мм, Swift Duo, Swift, Kestrel Elite, Hawk, Falcon, Swift и Swift Duo, Kestrel Elite, Hawk; ось X: от 0 до 400 мм, ось Y: от 0 до 300 мм, Hawk; ось X: от 0 до 200 мм, ось Y: от 0 до 150 мм, ось Z: от 0 до 195 мм, Hawk, -,
Производитель
Изготовитель - Фирма "Vision Engineering Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 139
Выдано извещений - 1
Кол-во периодических поверок - 74
Кол-во средств измерений - 46
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№2913 от 2017.12.21 Об утверждении типов средств измерений
№3010 от 2022.12.01 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
Наличие аналогов СИ: Системы бесконтактных измерений (серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69887-17 Системы бесконтактных измерений (серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo) Фирма "Vision Engineering Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
|
69887-17 Системы бесконтактных измерений (серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo) Фирма "Vision Engineering Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
|
69887-17 Системы бесконтактных измерений (серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo) Фирма "Vision Engineering Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
78908-20 Системы видеоизмерительные (NORGAU) ООО "Норгау Руссланд" (РОССИЯ г.Москва) |
Все средства измерений ООО "Норгау Руссланд"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59264-14 05.12.2019 |
Микроскопы измерительные, XPress Фирма "Vision Engineering Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
69887-17 21.12.2027 |
Системы бесконтактных измерений, серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo Фирма "Vision Engineering Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Системы видеоизмерительные (NORGAU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НИЦПВ" (RA.RU.311409) | 10 | 0 | 9 | 0 | 3 | 0 | 3 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 62 | 9 | 33 | 18 | 1 | 27 | 17 | 6 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы видеоизмерительные (NORGAU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ Татарстан Республика Татарстан |
5450 | 5734 |
|
ФБУ Челябинский ЦСМ Челябинская область |
6018 | 5734 |
Программное обеспечение
Системы могут быть оснащены программным обеспечением (ПО): «ND122» (при наличии системного блока ND 122), «ND1200» (при наличии системного блока QC 200), «М2» (при наличии планшета или персонального компьютера), «M3» (при наличии персонального компьютера) и «QC5000» (при наличии персонального компьютера).
ПО «ND122» и «ND1200» позволяет осуществлять вывод результатов измерений на экран системного блока.
ПО «М2» позволяет осуществлять измерения по осям X, Y и выводить результаты на экран планшета или персонального компьютера.
ПО «QC5000» позволяет осуществлять измерения по осям X, Y и Z и выводить результаты на экран персонального компьютера.
ПО «М3» позволяет осуществлять измерения по осям X, Y и Z, выводить результаты на экран персонального компьютера, а также «сшивать» получаемые изображения.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО систем
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентиф икационное наименование ПО |
ND122 |
ND1200 |
М2 |
М3 |
QC5000 |
|
Номер версии (идентификационный номер) ПО |
v.1.0.0 и выше |
v.2.18.1 и выше |
v.1.00.03 и выше |
v.1.10.02 и выше |
v.2.95 и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Для защиты ПО от несанкционированного доступа используют USB-ключ.
Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документахНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам бесконтактных измерений серий Kestrel Elite, Hawk, Falcon, Swift и Swift DuoГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация Vision Engineering Ltd., Великобритания
Поверка
Поверкаосуществляется по документу МП № 203-58-2017 «Системы бесконтактных измерений серий Kestrel Elite, Hawk, Falcon, Swift и Swift Duo. Методика поверки», утвержденному ФГУП «ВНИИМС» 04 августа 2017 г.
Основные средства поверки:
-
- мера длины штриховая (стеклянная) 3-го разряда по ГОСТ Р 8.763-2011;
-
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Vision Engineering Ltd., ВеликобританияАдрес: Monument House, Monument Way West, Woking, Surrey, GU21 5EN, UK Тел./факс: +44 (0) 1483 248300/ +44 (0) 1483 248301
E-mail: generalinfo@visioneng.com
Web-сайт: www.visioneng.ru
Заявитель
Общество с ограниченной ответственностью «Остек-АртТул» (ООО «Остек-АртТул»)ИНН 7731481038
Адрес: 121467, г. Москва, ул. Молдавская, д.5, стр.2
Тел./факс: +7 (495) 788-44-44/ +7 (495) 788-44-42
E-mail: info@arttool.ru, web-сайт: www.arttool.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы систем основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую головку микроскопа.
Функционально системы состоят из безокулярного микроскопа, измерительного стола и системы обработки данных измерений.
Конструктивно безокулярный микроскоп состоит из оптической головки, штатива и узла фокусировки. С помощью оптической головки производится наведение на измеряемый объект; штатив необходим для установки измерительного стола, блока фокусировки и оптической головки и служит для измерения линейных размеров вертикальном направлении (ось Z); измерительный стол с отсчетными устройствами служит для установки на нем измеряемых объектов и измерения линейных размеров в продольном (ось X), поперечном (ось Y) направлениях; узел фокусировки предназначен для фокусировки оптической головки на измеряемые объекты.
Система обработки измерений производит обработку результатов измерений и вывод их на экран в цифровой и графической формах.
Системы серии Kestrel Elite в зависимости от диапазонов измерений выпускаются 2 типоразмеров (табл. 2).
Системы серии Swift/Swift Duo в зависимости от диапазонов измерений выпускаются
-
2 типоразмеров (табл. 2).
Системы серии Hawk в зависимости от диапазонов измерений выпускаются
5 типоразмеров (табл. 2).
Системы серии Falcon в зависимости от диапазонов измерений выпускаются
-
3 типоразмеров (табл. 2).
Системы серий Kestrel Elite, Hawk и Swift Duo оснащают безокулярной оптической головой, предназначенной для вывода оптического изображения.
Системы серий Hawk и Falcon могут оснащать моторизированным столом. При этом управление перемещениями по осям X и Y осуществляется при помощи ЧПУ. Такие системы дополнительно маркируются «CNC».
Измерения проводятся в ручном и автоматизированном режимах (системы серий Hawk и Falcon, оснащенные моторизированным столом). В автоматическом режиме управление осуществляется с помощью компьютера. Результаты измерений могут выводится на персональный компьютер (может поставляться для всех систем) или на отдельное устройство вывода информации (рис. 1-3): планшет (системы серии Kestrel Elite/Hawk), системный блок QC 200 (Kestrel Elite/Hawk) или системный блок ND 122 (Kestrel Elite/Hawk).
Внешний вид систем приведен на рисунках 2-4.
Пломбирование систем от несанкционированного доступа не предусмотрено.
а) б) в)

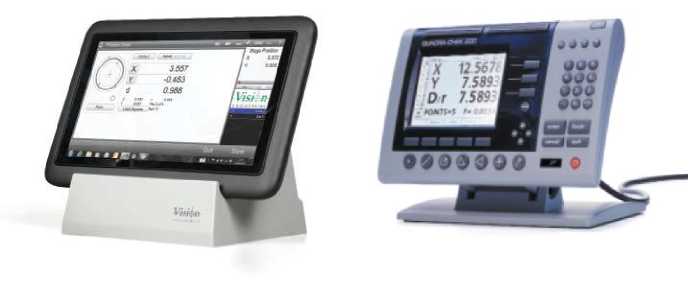

Рисунок 1 - Внешний вид устройств вывода результатов измерений систем: а) планшет; б) системный блок QC 200 и в) системный блок ND 122.
а) б)

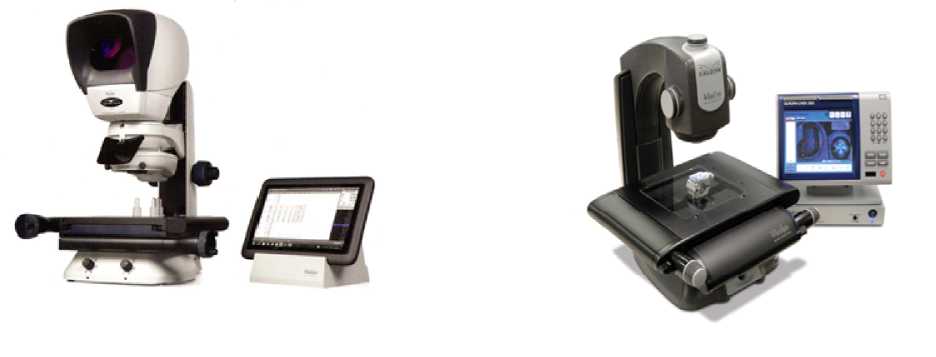

Рисунок 2 - Внешний вид систем серий: а) Kestrel Elite и б) Falcon
а) б)

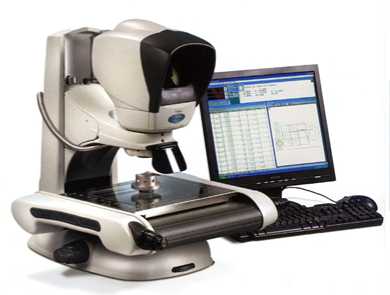

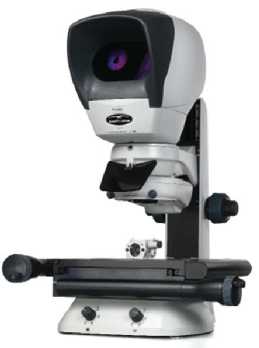

Рисунок 3 - Внешний вид систем серий: а) Hawk и б) Swift
Рисунок 4 - Внешний вид систем серии Swift Duo
Таблица 2 - систем серий Kestrel Elite, Swift/Swift Duo и Falcon
|
Серия |
Kestrel Elite |
Swift/Swift Duo |
Falcon | ||||||
|
Диапазон измерений, мм - По оси X |
От 0 до 150 |
От 0 до 200 |
От 0 до 150 |
От 0 до 200 |
От 0 до 150 |
От 0 до 200 |
От 0 до 150 | ||
|
- По оси Y |
От 0 до 100 |
От 0 до 100 |
От 0 до 100 |
От 0 до 100 |
От 0 до 100 |
От 0 до 100 |
От 0 до 150 | ||
|
- По оси Z |
- |
- |
От 0 до 115 |
От 0 до 115 |
От 0 до 115 | ||||
|
Пределы допускаемой абсолютной погрешности линейных измерений по осям X и Y*, мкм |
±(5,0 + 6,5<L/1000) |
±(5,0 + 6,5-L/1000) |
±(5,0 + 6,5-L/1000) |
±(3,0 + 6,5-L/1000) | |||||
|
Пределы допускаемой абсолютной | |||||||||
|
погрешности линейных измерений по оси Z, мкм |
±(10,0 + 0,15-L) | ||||||||
|
Разрешение измерительных шкал, мм |
0,001 |
0,001 |
0,001 | ||||||
|
Масса, не более, кг |
48 |
48 |
48 | ||||||
|
Габаритные размеры, мм, не более - длина |
430 |
510 |
430 |
430 |
510 |
510 |
410 |
490 |
415 |
|
- ширина |
480 |
480 |
480 |
480 |
480 |
480 |
530 |
530 |
530 |
|
- высота |
680 |
680 |
450 |
680 |
450 |
680 |
530 |
530 |
530 |
|
Где L - измеряемая длина в мм. * при объективе 100 крат | |||||||||
|
Серия |
Hawk | ||||
|
Диапазон измерений, мм | |||||
|
- По оси X |
От 0 до 150 |
От 0 до 200 |
От 0 до 250 |
От 0 до 300 |
От 0 до 400 |
|
- По оси Y |
От 0 до 150 |
От 0 до 150 |
От 0 до 150 |
От 0 до 225 |
От 0 до 300 |
|
- По оси Z |
От 0 до 195 |
От 0 до 195 |
От 0 до 195 |
- |
- |
|
Пределы допускаемой абсолютной | |||||
|
погрешности линейных измерений по осям X и Y*, мкм |
±(4,0 + 5,5-L/1000) |
±(2,0 + 4,5-L/1000) |
±(4,0 + 3-L/1000) |
±(15,0 + 6,5-L/1000) |
±(15,0 + 8,5-L/1000) |
|
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм |
±(6,0 + 0,09-L) |
±(6,0 + 0,09-L) |
±(6,0 + 0,09-L) |
- |
- |
|
Разрешение измерительных шкал, |
0,001 |
0,0005 |
0,0005 |
0,001 |
0,001 |
|
мм | |||||
|
Масса, не более, кг |
95 |
95 |
95 |
95 |
95 |
|
Габаритные размеры, мм, не более | |||||
|
- длина |
540 |
750 |
890 |
1100 |
1200 |
|
- ширина |
700 |
750 |
730 |
980 |
980 |
|
- высота |
780 |
780 |
780 |
700 |
700 |
|
Где L - измеряемая длина в мм. * при объективе 200 крат | |||||
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±2,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 35 до 75 |
