Номер по Госреестру СИ: 59264-14
59264-14 Микроскопы измерительные
(XPress)
Назначение средства измерений:
Микроскопы измерительные XPress (далее по тексту - микроскопы) предназначены для бесконтактных измерений линейных размеров деталей с автоматической регистрацией результатов измерений в цифровой и графической формах.
Внешний вид.
Микроскопы измерительные
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Metlogix M3 |
M3 |
1.50.06 и выше |
619E0CA0A1CD A85B655DFAC2 9738F91A |
MD5 |
Лист № 2 Всего листов 3 Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на шильдик микроскопов методом этикетирования.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Микроскопы измерительные XPress. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроскопам измерительным XPress
-
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .. 50 м и длин волн в диапазоне 0,2.. 50 мкм»;
-
2. Техническая документация фирмы «Vision Engineering Ltd.», Великобритания.
Лист № 3 Всего листов 3
Поверка
Поверкаосуществляется по документу МП ТИнТ 162-2014 «Микроскопы измерительные XPress. Методика поверки», утвержденным Руководителем ГЦИ СИ ООО «ТестИнТех» в августе 2014 г.
Основные средства поверки:
- мера длины штриховая, диапазон измерений 0-100 мм, разряд 2 по ГОСТ Р 8.763-2011.
Изготовитель
Woking, Surrey, GU21 5EN, England
Тел: +44 (0) 1483 248300
Email: generalinfo@vi si oneng. com
Заявитель
121467, г. Москва, Молодогвардейская ул., д.7, строение 4 Тел. (495) 788-44-44
факс: (495) 788-44-42
e-mail: info@arttool.ru
Испытательный центр
123308, г. Москва,
ул. Мневники, д.1
Тел./факс: +7(499)944-40-40
Принцип действия микроскопов основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую головку микроскопа при различных типах освещения.
Микроскопы состоят из следующих основных узлов: станина со стойкой, тубус с визирным микроскопом, неподвижный измерительный стол, блок обработки результатов измерений с цифровым показывающим устройством.
Блок обработки результатов измерений представляет собой персональный компьютер (ПК) с программным обеспечением (ПО). Система производит обработку результатов измерений и вывод их на экран в цифровой и графической формах.
Микроскопы выпускаются в двух модификациях, отличающихся диапазоном измерений. Внешний вид микроскопов приведен на рисунке 1.

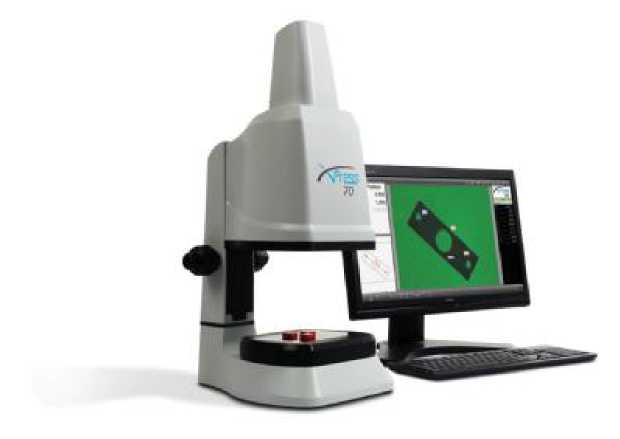

Рис.1. Внешний вид микроскопов измерительных XPress
-
1. Микроскоп измерительный Xpress 1 шт.
-
2. Руководство по эксплуатации «Микроскопы измерительные XPress.
Руководство по эксплуатации» 1 шт.
-
3. Методика поверки МП ТИнТ 162-2014 «Микроскопы измерительные XPress.
Методика поверки» 1 экз.
Диапазон измерений линейных размеров, мм:
-
- Xpress 35: по оси X - 0 ... 28; по оси Y - 0 ... 21
-
- Xpress 70: по оси X - 0 ... 57; по оси Y - 0 ... 43
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм:
- Xpress 35: |
±4 |
- Xpress 70: |
±7 |
Повторяемость результатов измерений, мкм:
- Xpress 35: |
2 |
- Xpress 70: |
3 |
Габаритные размеры (ширина x длина x высота), мм, не более:
Масса, кг, не более: |
270x375x665 270x375x665 |
- Xpress 35: |
14 |
- Xpress 70: |
15 |
Условия эксплуатации:
|
20 ±10 60 ± 30 |
