Номер по Госреестру СИ: 69571-17
69571-17 Резервуары стальные горизонтальные цилиндрические
(РГС-50, РГС-60)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 161307
ID в реестре СИ - 383707
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - АО "Саханефтегазсбыт"
Страна - РОССИЯ
Населенный пункт - г.Якутск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2695 от 2017.12.04 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-50, РГС-60)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Саханефтегазсбыт"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
65866-16 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
66752-17 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67100-17 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67101-17 |
Резервуары стальные вертикальные цилиндрические, РВС-100, РВС-400, РВС-700, РВС-1000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67102-17 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-1000, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67103-17 |
Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67104-17 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67357-17 |
Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67385-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-25, РГС-30 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67386-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67713-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-25, РГС-50, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67836-17 |
Резервуары стальные вертикальные цилиндрические, РВС-100, РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67837-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
67859-17 |
Резервуары стальные горизонтальные цилиндрические двустенные, РГСД-20, РГСД-25, РГСД-50 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
68697-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
68698-17 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-5000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
68699-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-25, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
68700-17 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
68701-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
68702-17 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-1000, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
69561-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-25, РГС-30, РГС-50,РГС-60, РГС-70, РГС-75 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
69562-17 |
Резервуары стальные вертикальные цилиндрические, РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
69563-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-10, РГС-40 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
69564-17 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
69571-17 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ |
5 лет |
|
70889-18 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70890-18 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70891-18 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70892-18 |
Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-1000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70893-18 |
Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-700, РВС-1000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70894-18 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70895-18 |
Резервуары стальные вертикальные цилиндрические, РВС-700, РВС-1000, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70896-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-25, РГС-50, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70897-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-20, РГС-50, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70898-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
70899-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-25, РГС-50, РГС-60 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
71068-18 |
Резервуары стальные вертикальные цилиндрические, РВС-100, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
71070-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-60, РГС-75 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
84690-22 |
Резервуар стальной вертикальный цилиндрический, РВС-700 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
84691-22 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
84727-22 |
Резервуары стальные вертикальные цилиндрические, РВС-700 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
|
84711-22 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 АО "Саханефтегазсбыт" (РОССИЯ г.Якутск) |
ОТ МП |
5 лет |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-50, РГС-60)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-50, РГС-60)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Камчатский ЦСМ Камчатский край |
30567 | 30567 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50, РГС-60
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
-
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
-
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
-
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail: office@vniir.org
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3, 60 м3.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки и двух днищ.
Резервуары установлены на двух седловых опорах.
Резервуары стальные горизонтальные цилиндрические РГС-50 (№ 12, 17, 18, 20), РГС-60 (№ 8, 14, 15) расположены в парке «Олёкминская нефтебаза» АО «Саханефтегазсбыт», Республика Саха (Якутия), Олёкминский район, п. Нефтебаза.
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 представлен на рисунках: 1, 2.

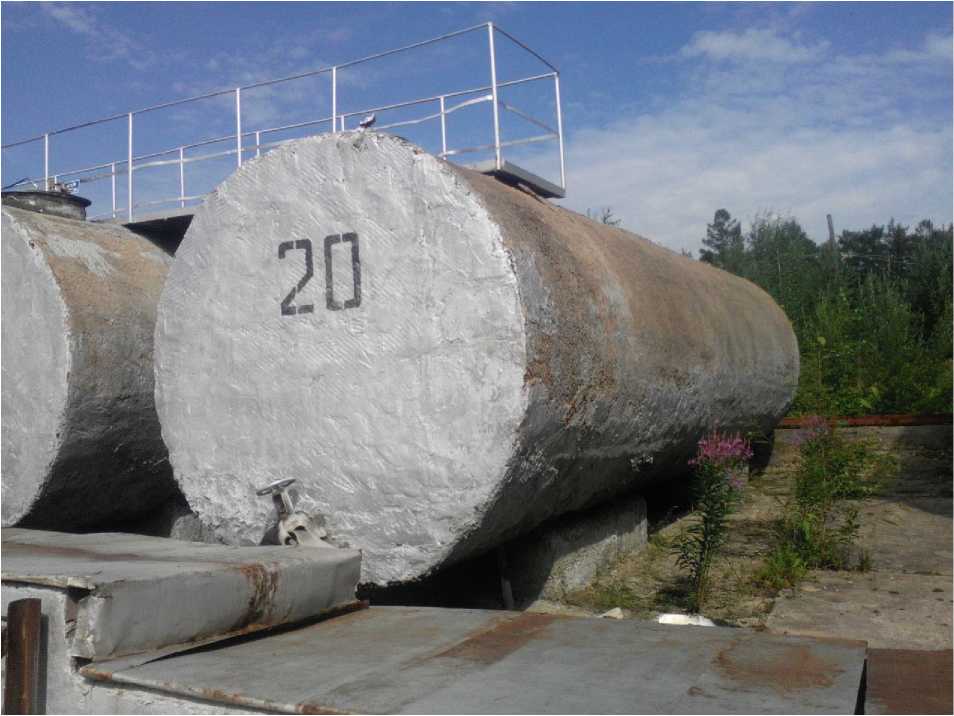

Рисунок 1 - Общий вид резервуара РГС-50

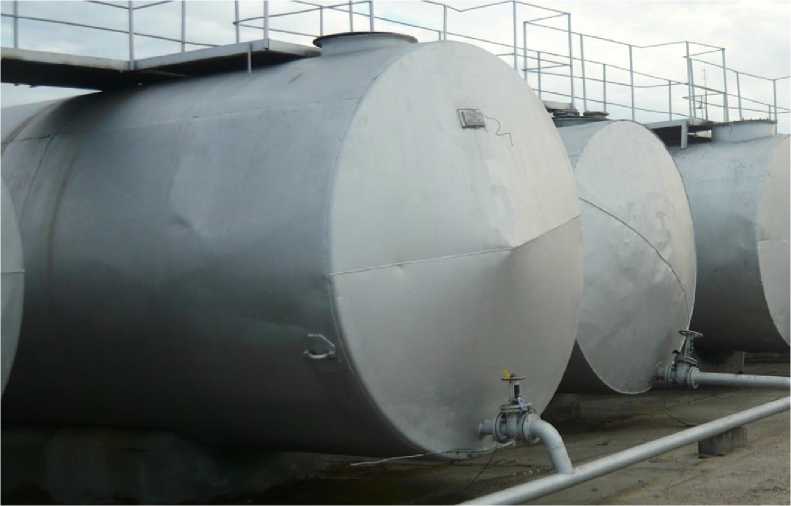

Рисунок 2 - Общий вид резервуара РГС-60
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический. |
РГС-50 |
4 шт. |
|
Резервуар стальной горизонтальный цилиндрический. Паспорт. |
РГС-50 |
4 экз. |
|
Градуировочная таблица |
4 экз. | |
|
Резервуар стальной горизонтальный цилиндрический. |
РГС-60 |
3 шт. |
|
Резервуар стальной горизонтальный цилиндрический. Паспорт. |
РГС-60 |
3 экз. |
|
Градуировочная таблица |
3 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-50 |
РГС-60 | |
|
Номинальная вместимость, м3 |
50 |
60 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара от 11 до 50 м3 при геометрическом методе, % |
±0,25 | |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара от 14 до 60 м3 при геометрическом методе, % |
±0,25 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-50 |
РГС-60 | |
|
Средний срок службы, лет, не менее |
30 | |
|
Условия эксплуатации: | ||
|
Температура окружающего воздуха, °С |
от -40 до +40 | |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 | |
