Номер по Госреестру СИ: 69562-17
69562-17 Резервуары стальные вертикальные цилиндрические
(РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные вертикальные цилиндрические

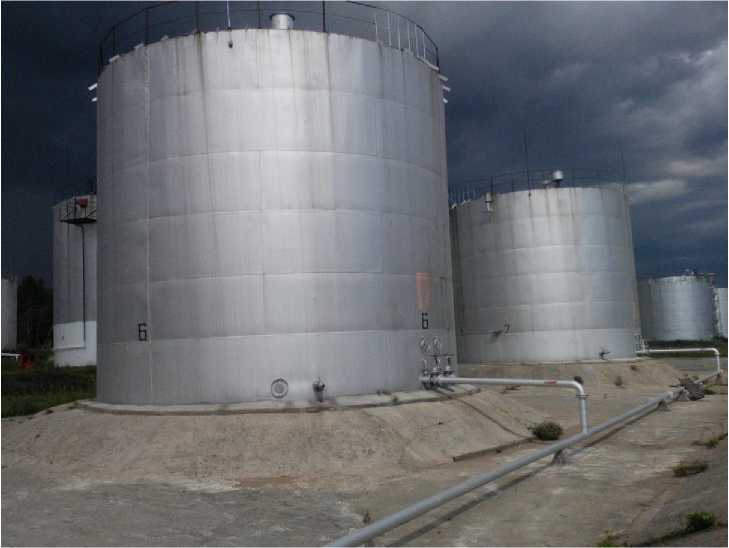

Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 7
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов . Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
-
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
-
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
-
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
-
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Изготовитель
Акционерное общество «Саханефтегазсбыт» (АО «Саханефтегазсбыт») ИНН 1435115270
Юридический адрес: 677000, Республика Саха (Якутия), г. Якутск, ул. Чиряева, д.3 Телефон/факс: +7 (4112)45-25-34/ (4112)45-30-06
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А
Телефон: +7 (843) 272-70-62
Факс +7 (843) 272-00-32
E-mail: office@vniir.org
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 300 м3, 400 м3, 600 м3, 700 м3, 1000 м3, 2000 м3, 3000 м3.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
18, 19, Резервуары стальные вертикальные цилиндрические РВС-300 (№ 22м, 23м), РВС-400 (№ 3, 4, 13), РВС-600 (№ 21м), РВС-700 (№ 1, 2, 5, 6, 7, 8, 16, 17, 20, 29), РВС-1000 (27, 28), РВС-2000 (№ 9, 10, 11, 21, 22, 23, 25, 26, 70, 71), РВС-3000 (№ 12, 24, 30, 31, 32, 33) расположены в парке «Олёкминская нефтебаза» АО «Саханефтегазсбыт», Республика Саха (Якутия), Олёкминский район, п. Нефтебаза.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 представлен на рисунках: 1, 2, 3, 4, 5, 6, 7.
Рисунок 1 - Общий вид резервуара РВС-300
Рисунок 2 - Общий вид резервуара РВС-400
Рисунок 3 - Общий вид резервуара РВС-600
Рисунок 4 - Общий вид резервуара РВС-700
Рисунок 5 - Общий вид резервуара РВС-1000
Рисунок 6 - Общий вид резервуара РВС-2000
Рисунок 7 - Общий вид резервуара РВС-3000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-300, РВС-400, РВС-600, РВС-700, РВС-1000, РВС-2000, РВС-3000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3-
Наименование |
Обозначение |
Количество |
Резервуар стальной вертикальный цилиндрический. |
РВС-300 |
2 шт. |
Резервуар стальной вертикальный цилиндрический. Паспорт. |
РВС-300 |
2 экз. |
Градуировочная таблица |
2 экз. | |
Резервуар стальной вертикальный цилиндрический. |
РВС-400 |
3 шт. |
Резервуар стальной вертикальный цилиндрический. Паспорт. |
РВС-400 |
3 экз. |
Градуировочная таблица |
3 экз. | |
Резервуар стальной вертикальный цилиндрический. |
РВС-600 |
1 шт. |
Резервуар стальной вертикальный цилиндрический. Паспорт. |
РВС-600 |
1 экз. |
Градуировочная таблица |
1 экз. | |
Резервуар стальной вертикальный цилиндрический. |
РВС-700 |
10 шт. |
Резервуар стальной вертикальный цилиндрический. Паспорт. |
РВС-700 |
10 экз. |
Градуировочная таблица |
10 экз. | |
Резервуар стальной вертикальный цилиндрический. |
РВС-1000 |
2 шт. |
Резервуар стальной вертикальный цилиндрический. Паспорт. |
РВС-1000 |
2 экз. |
Градуировочная таблица |
2 экз. | |
Резервуар стальной вертикальный цилиндрический. |
РВС-2000 |
12 шт. |
Резервуар стальной вертикальный цилиндрический. Паспорт. |
РВС-2000 |
12 экз. |
Градуировочная таблица |
12 экз. | |
Резервуар стальной вертикальный цилиндрический. |
РВС-3000 |
6 шт. |
Резервуар стальной вертикальный цилиндрический. Паспорт. |
РВС-3000 |
6 экз. |
Градуировочная таблица |
6 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики | ||
РВС-300 |
РВС-400 | |
Номинальная вместимость, м'! |
300 |
400 |
Пределы допускаемой относительной погрешности определения вместимости, % |
Таблица 2 - Технические характеристики
Наименование характеристики | |
РВС-300 РВС-400 | |
Условия эксплуатации: | |
Температура окружающего воздуха, °C | |
Атмосферное давление, кПа | |
Средний срок службы, лет, не менее |
Значение
РВС-600 |
РВС-700 |
РВС-1000 |
РВС-2000 |
РВС-3000 |
600 |
700 |
1000 |
2000 |
3000 |
±0,20
