Сведения о средстве измерений: 69548-17 Течеискатель масс-спектрометрический гелиевый

Номер по Госреестру СИ: 69548-17
69548-17 Течеискатель масс-спектрометрический гелиевый
(HLT 570)

Назначение средства измерений:
Течеискатель масс-спектрометрический гелиевый HLT 570 (далее по тексту -течеискатель) предназначен для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием или смесью газов, содержащих гелий.

сертификация программного обеспечения
Внешний вид. Течеискатель масс-спектрометрический гелиевый, http://oei-analitika.ru рисунок № 1
Внешний вид.
Течеискатель масс-спектрометрический гелиевый
Рисунок № 1
Внешний вид. Течеискатель масс-спектрометрический гелиевый, http://oei-analitika.ru рисунок № 2
Внешний вид.
Течеискатель масс-спектрометрический гелиевый
Рисунок № 2
Внешний вид. Течеискатель масс-спектрометрический гелиевый, http://oei-analitika.ru рисунок № 3
Внешний вид.
Течеискатель масс-спектрометрический гелиевый
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 161282
ID в реестре СИ - 383682
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "Pfeiffer Vacuum GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2695 от 2017.12.04 Об утверждении типов средств измерений

Наличие аналогов СИ: Течеискатель масс-спектрометрический гелиевый (HLT 570)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Pfeiffer Vacuum GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
48957-12

Вакуумметр тепловой, TPG 201
Фирма "Pfeiffer Vacuum GmbH" (ГЕРМАНИЯ )
ОТ
1 год
48958-12

Вакуумметр тепловой, TPR 280
Фирма "Pfeiffer Vacuum GmbH" (ГЕРМАНИЯ )
ОТ
1 год
52041-12

Течеискатель гелиевый, HLT-560
Фирма "Pfeiffer Vacuum GmbH" (ГЕРМАНИЯ )
ОТ
1 год
69548-17

Течеискатель масс-спектрометрический гелиевый, HLT 570
Фирма "Pfeiffer Vacuum GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.

В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.

Стоимость 200 руб. или по подписке

Кто поверяет Течеискатель масс-спектрометрический гелиевый (HLT 570)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 4 1 0 4 0 4 0 4

    Стоимость поверки Течеискатель масс-спектрометрический гелиевый (HLT 570)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Течеискатель имеет встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости или заполнение её гелием, либо смесью газов, содержащих гелий.

    ПО служит для управления работой течеискателя. ПО выполняет следующие функции:

    - управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов) и масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия);

    - прием и обработка измерительной информации от модуля масс-спектрометрического анализатора;

    - формирование выходных сигналов, передача их на ЖК-дисплей течеискателя;

    - автоматическая диагностика состояния течеискателя.

    Информация о версии ПО доступна через меню прибора: номер версии отображается на дисплее течеискателя.

    Влияние встроенного ПО течеискателей учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений течеискателей - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные встроенного ПО представлены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные (признаки) ПО

    Значение

    Идентификационное наименование ПО

    MC68 SW

    Номер версии (идентификационный номер) ПО

    не ниже 2.32

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    B35Chex (CRC16)


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус течеискателя.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.

    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к течеискателю масс-спектрометрическому гелиевому HLT 570

    ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования

    ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности

    Техническая документация фирмы «Pfeiffer Vacuum GmbH», Германия

    Поверка

    Поверка

    осуществляется по документу МП 231-0041-2017 «Течеискатель масс-спектрометрический гелиевый HLT 570. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01.06.2017 г.

    Основные средства поверки:

    Государственный вторичный (рабочий) эталон единицы потока газа в вакууме в диапазоне 10-12 - 1 Па^м3/с ГВЭТ 49-2-2006, СКО: в диапазоне от 10-12 до 10-9 Па^м3/с не более (0,1 - 0,015); в диапазоне свыше 10-9 до 1 Па^м3/с не более 0,015.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на корпус течеискателя, если это позволяют условия эксплуатации и (или) на свидетельство о поверке.


    Изготовитель

    Фирма «Pfeiffer Vacuum GmbH», Германия Адрес: Berliner Strasse 43, 35614 Asslar, Germany
    Web-сайт: www.pfeiffer-vacuum.com

    Заявитель

    Акционерное общество «Российский научно-исследовательский институт «Электронстандарт» (АО «РНИИ «Электронстандарт»)
    ИНН 7810196298 Адрес:196084, г. Санкт-Петербург, ул. Цветочная, д. 25, к. 3 Телефон: (812) 676-29-29, факс: (812) 676-29-64
    Web-сайт: www. el standart.spb. ru
    E-mail: info@elstandart.spb.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, Санкт-Петербург, Московский пр., д.19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Течеискатель представляет собой высокочувствительный магнитный масс-спектрометр, настроенный на регистрацию потока пробного газа (гелия). Натекание (утечка) определяется потоком гелия, проникающего в испытуемый объём при вакуумных испытаниях, или вытекающего из испытуемого объёма при избыточном давлении в нём.

    В корпусе течеискателя находятся масс-спектрометрический анализатор, настроенный на регистрацию ионов гелия в качестве пробного газа, вакуумная система в сборе, высоковакуумный насос. Подключение испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительного фланца (испытательный порт), расположенного на верхней панели корпуса течеискателя. Молекулы газа, попадая в масс-спектрометр ионизируются ионным источником. Данные положительно заряженные частицы ускоряются в магнитном поле по окружности, радиус которой зависит от относительной атомной массы иона. При выборе массы гелия (по умолчанию) только ионы гелия могут проходить через фильтр и достигать ионного коллектора, на котором измеряется поток ионов, в виде электрического сигнала. При выборе другой массы, изменяется проводимость ионного фильтра на выбранный газ.

    Управление работой течеискателя и цифровой контроль результатов измерений осуществляется с помощью панели управления, состоящей из ЖК-дисплея и функциональных кнопок.

    Течеискатель может применяться для обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости или заполнение её гелием, либо смесью газов, содержащих гелий. Также в течеискателе реализован режим поиска течей способом щупа. Течеискатель оснащен двухступенчатым мембранным насосом.

    Пломбировка корпуса течеискателя не предусмотрена.

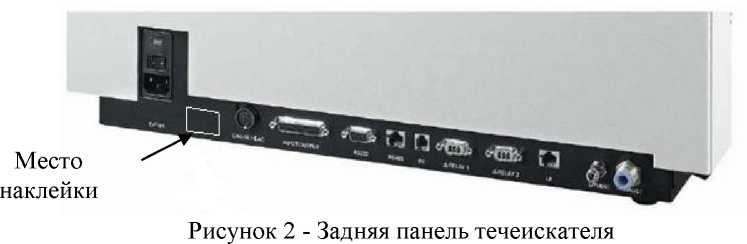

    Внешний вид и место нанесения знака поверки течеискателя приведены на рисунке 1. На рисунке 2 изображена задняя панель течеискателя на которой расположена наклейка с маркировкой и заводским номером, изображенная на рисунке 3.

    Место знака

    поверки

    Внешний вид. Течеискатель масс-спектрометрический гелиевый (HLT 570), http://oei-analitika.ru

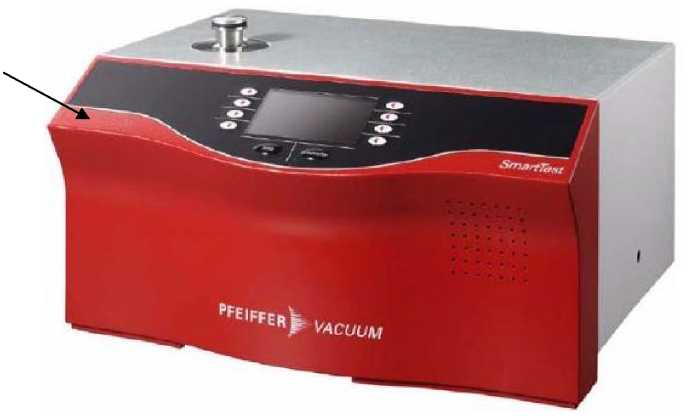

    Рисунок 1 - Внешний вид течеискателя

    Внешний вид. Течеискатель масс-спектрометрический гелиевый (HLT 570), http://oei-analitika.ru Внешний вид. Течеискатель масс-спектрометрический гелиевый (HLT 570), http://oei-analitika.ru

    Рисунок 3 - Наклейка с маркировкой и заводским номером течеискателя


    Таблица 4 -

    Наименование

    Обозначение

    Кол-во

    Течеискатель масс-спектрометрический гелиевый

    HLT 570

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    МП 231-0041-2017

    1 экз.


    Таблица 2 - Метрологические характеристики течеискателя

    Наименование характеристики

    Значения

    Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с*

    от 140-12 до 140-5

    Диапазон показаний потока газа в вакууме по входу течеискателя, Па^м3/с*

    от 540-13 до 1-101

    Диапазон показаний потока газа в вакууме при работе способом щупа, Па^м3

    от 140-9 до 1-10-1

    Пределы допускаемой относительной погрешности измерений, % от измеряемой величины

    (где Qhhh - значение нижнего предела измерений, Qkjm - значение измеренного потока, Па^м3/с)

    ±(0,15 + ^^нпи/^^изм)^ 100

    * Производная единица величины потока газа в вакууме П с п.5.2.1. ГОСТ 8.417-2002 на основании уравнения из уравнения состояния идеального газа.

    а^м3/с образована в соответствии вязи (измерений), полученного

    Таблица 3 - Основные технические характеристики течеискателя

    Наименование характеристики

    Значения

    Время установления выходного сигнала, мин, не более

    3

    Питание от сети переменного тока

    - напряжение, В

    230±23

    - частота, Гц

    50±1

    Габаритные размеры, мм, не более

    - высота

    304

    - ширина

    460

    - длина

    550

    Масса, кг, не более

    44

    Потребляемая мощность, В • А, не более

    300

    Средняя наработка до метрологического отказа, ч

    15000

    Средний срок службы, лет

    10

    Условия эксплуатации:

    - диапазон рабочих температур окружающего воздуха, °С

    от +10 до +35

    - относительная влажность воздуха (без конденсации), %, не более

    80

    - атмосферное давление, кПа

    от 84,0 до 106,7
