Номер по Госреестру СИ: 69406-17
69406-17 Комплекс измерительно-вычислительный
(ИВК КСИ-101/ИС-04)
Назначение средства измерений:
Комплекс измерительно-вычислительный ИВК КСИ-101/ИС-04 (далее - комплекс) предназначен для измерений напряжения постоянного электрического тока, электрического сопротивления постоянному току, частоты периодических сигналов, а также для сбора, преобразования, измерения, регистрации, обработки и визуального отображения информации от измерительных преобразователей на стендах ИС-04 ФКП «НИЦ РКП».

Внешний вид.
Комплекс измерительно-вычислительный
Рисунок № 1

Внешний вид.
Комплекс измерительно-вычислительный
Рисунок № 2
Программное обеспечение
Программное обеспечение комплекса состоит из: операционной системы Windows 7; программы «POIIS104» с компонентами: программа подготовки исходных данных; программа управления сбором, преобразованием и регистрацией ТМИ; программа обработки и формирования потоков реального времени; программа отображения ТМИ в режиме реального времени.
К метрологически значимой части программного обеспечения (ПО) относится «Программа управления сбором, преобразованием и регистрацией ТМИ», метрологически значимая часть «AcqServerRT.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077-2014.
Метрологические характеристики комплекса нормированы с учетом метрологически значимой части ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AcqserverRT.dll |
Номер версии (идентификационный номер ПО) |
Версия 1,0 |
Цифровой идентификатор ПО |
75D5D980 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации Г11.33110.00.00 РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному ИВК КСИ-101/ИС-04
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
Поверка
Поверкаосуществляется по документу Г11.33110.00.00 МП «Комплекс измерительновычислительный КСИ-101/ИС-04. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 августа 2017 г.
Основные средства поверки:
-
- калибратор процессов документирующий Fluke 753, регистрационный номер в Федеральном информационном фонде 49876-12;
-
- мера электрического сопротивления многозначная МС3055 регистрационный номер в Федеральном информационном фонде 9381-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на стойку в виде наклейки и на свидетельство о поверки в виде оттиска клейма.
Изготовитель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)ИНН 5042006211
Адрес: 141320, Московская область, Сергиево-Посадский район, г. Пересвет, ул. Бабушкина, д. 9
Телефон: (495) 786-22-70, (496) 546-33-21
Факс: (496) 546-76-98, (495) 221-62-82 (83)
Web-сайт: www.nic-rkp.ru
E-mail: mail@nic-rkp.ru
Заявитель
Общество с ограниченной ответственностью «Научно-внедренческий центр «НавгеоТест» (ООО «НВЦ «НавгеоТест»)ИНН 5029102156
Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова, д. 2
Телефон: (495) 926-07-50
Факс: (495) 586-55-88
Web-сайт: www.navgeotest.ru
E-mail: navgeotest@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 781-86-40
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия измерительных каналов комплекса основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей различного типа с выходными унифицированными сигналами (напряжение постоянного тока, электрическое сопротивление постоянному току, частота периодических сигналов) аналого-цифровыми преобразователями измерительных модулей (16 разрядными модулями PXI-6255, 18 разрядными модулями PXI-6284) в цифровой код для обработки, регистрации и визуального отображения информации в ПЭВМ.
В целях повышения показателей надежности комплекса измерительные выходные сигналы первичных измерительных преобразователей измеряются одновременно на двух каналах (основном и дублирующем).
В комплексе также обеспечивается прием цифровых (дискретных) сигналов модулями PXI-6509 для контроля выполнения команд, поступающих из системы управления в виде замыкания «сухих» контактов, логических сигналов с уровнями ТТЛ (без дублирования).
Конструктивно комплекс смонтирован в стойке RITTAL TS IT, где расположены основной и дублирующий крейты фирмы National Insruments PXIe-1085 с измерительными модулями PXI-6255 и PXI-6284, модулями приема цифровых (дискретных) сигналов PXI-6509, крейты VXI с модулями источниками тока МОТ8, внешний контролер RMC-8354. Цифровой код с выхода контроллера RMC-8354 поступает на ПЭВМ регистрации и отображения.
В ПЭВМ (IBM/PC) с помощью соответствующего программного обеспечения полученные данные обрабатываются, записываются на жесткий диск и одновременно выводятся на экраны мониторов.
Общий вид стойки комплекса с указанием места нанесения знака поверки приведен на рисунке 1.
Защита от несанкционированного доступа к измерительным каналам комплекса предусмотрена в виде специального замка на двери стойки, запираемой ключом. Внешний вид замка двери стойки приведен на рисунке 2.

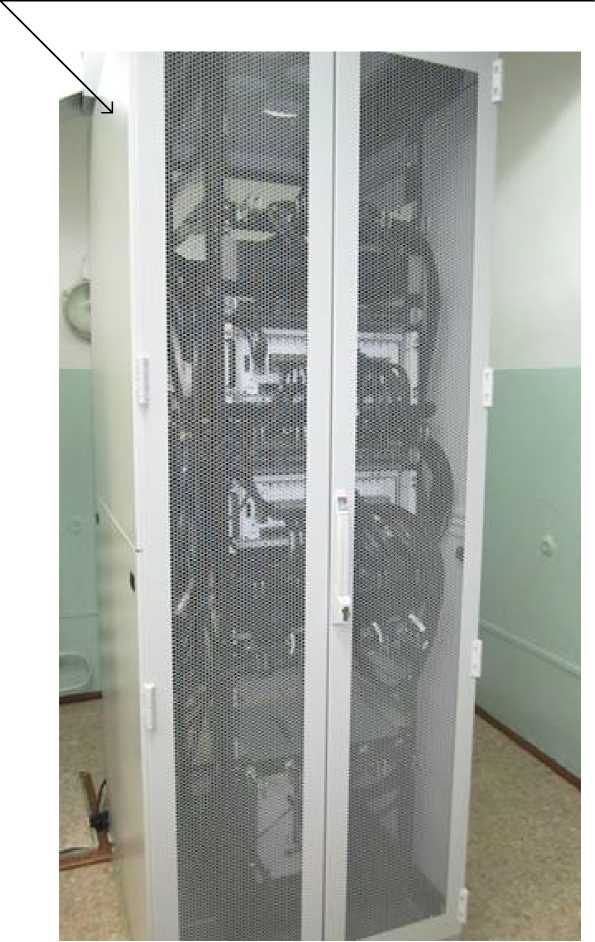

Рисунок 1 - Общий вид стойки

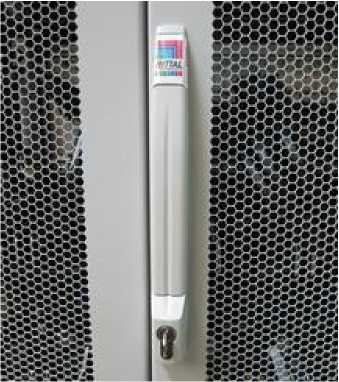

Рисунок 2 - Внешний вид замка двери стойки
Основные метрологические характеристики измерительных каналов комплекса приведены в таблице 2.
Таблица 2- Основные метрологические и технические характеристики комплекса
Измеряемый параметр |
Состав измерительного канала |
Диапазон измерений |
Количество каналов |
Пределы допускаемой погрешности, % |
1 |
2 |
3 |
4 |
5 |
Напряжение постоянного тока |
Измерительный модуль PXI-6255 |
от -10 до +10 В |
160 |
±0,05 (приведенная к диапазону измерений) |
Измерительный модуль PXI-6284 |
от -100 до +100 мВ |
16 |
±0,05 (приведенная к диапазону измерений) | |
Электрическое сопротивление постоянному току |
Модуль источника тока МОТ8 Измерительный модуль PXI-6284 |
от 1 до 200 Ом |
96 |
±0,1 (приведенная к диапазону измерений) |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
Частота периодических сигналов |
Измерительный модуль PXI-6255 |
от 10 до 10000 Гц |
8 |
±0,5 Гц в диапазоне измерений от 10 до 1100 Гц включ.; ±6 Гц в диапазоне измерений св. 1100 до 10000 Гц включ. |
Основные технические характеристики комплекса приведены в таблице 3.
Таблица 3 - Основные технические характеристики комплекса
Характеристика |
Значение |
Напряжение питающей сети переменного тока, В |
от 207 до 253 |
Рабочие условия эксплуатации: -температура окружающей среды, °С -относительная влажность при температуре +20 °С, %, не более -атмосферное давление, кПа |
от +5 до +35 80 от 87 до 107 |
Ресурс работы в течение 10 лет, ч, не менее |
10000 |
Г абаритные размеры стойки (ширина х высота х глубина), мм, не более: |
800x2200x1000 |
