Номер по Госреестру СИ: 76932-19
76932-19 Комплекс измерительно-вычислительный
(ЛУЧ)
Назначение средства измерений:
Комплекс измерительно-вычислительный «ЛУЧ» (далее - ИВК «ЛУЧ») предназначен для измерений силы и напряжения постоянного тока, а также для отображения результатов измерений.
Внешний вид.
Комплекс измерительно-вычислительный
Рисунок № 1
Внешний вид.
Комплекс измерительно-вычислительный
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1011049
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ФКП "НИЦ ракетно-космической промышленности" (РКП)
Страна - РОССИЯ
Населенный пункт - г.Пересвет
Уведомление о начале осуществления предпринимательской деятельности - Да
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3245 от 2019.12.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплекс измерительно-вычислительный (ЛУЧ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ФКП "НИЦ ракетно-космической промышленности" (РКП)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45196-10 |
Рабочий эталон объемного расхода жидкого водорода, ЭРУЖВ ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ |
1 год |
|
45211-10 |
Рабочий эталон объемного расхода жидкого кислорода, ЭРУЖК ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ |
1 год |
|
46136-10 |
Каналы измерительные (электрическая часть) автоматизированной системы управления стенда №2 цеха 51 (АСУ-С2), Нет данных ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ |
3 года |
|
47424-11 |
Каналы измерительные (электрическая часть) автоматизированного комплекса проверки изделия (АКПИ), Нет данных ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ |
3 года |
|
49782-12 |
Комплекс измерительно-вычислительный единичного экземпляра системы управления и аварийной защиты (СУ-САЗ) для проведения стендовых испытаний блока I ступени РН "Союз-2-1в" в составе экспериментальной установки 353ЭУ132 КС-763, Нет данных ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ |
3 года |
|
59200-14 |
Каналы измерительные (электрическая часть) единичного экземпляра системы управления заправкой (СУЗ) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ), Нет данных ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ |
3 года |
|
59245-14 |
Каналы измерительные (электрическая часть) единичного экземпляра системы управления нештатными элементами и обвязки изделия (СУНЭ) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ), Нет данных ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ |
3 года |
|
62135-15 |
Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) для проведения стендовых испытаний изделий ракетно-космической техники (РКТ), Нет данных ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ МП |
3 года |
|
63395-16 |
Каналы измерительные (электрическая часть) единичного экземпляра комплекса стендовых систем КСС контроля, управления и аварийной защиты изделия (ИУС-И2, ИУС-ЭГС2, САЗ-2) на испытательной станции ФКП "НИЦ РКП", Нет данных ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ МП |
3 года |
|
64428-16 |
Фотопреобразователи лучистого потока кремниевые, КФЛП-3 ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ МП |
1 год |
|
66241-16 |
Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода, СУРП ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ МП |
3 года |
|
69406-17 |
Комплекс измерительно-вычислительный, ИВК КСИ-101/ИС-04 ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ МП |
2 года |
|
73140-18 |
Комплекс измерительно-вычислительный системы измерительной быстроменяющихся параметров, ИВК ИС БМП ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ МП |
3 года |
|
74677-19 |
Подсистема измерений температурных параметров, ПСТИ-2 ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ МП |
3 года |
|
75121-19 |
Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевого привода, СУРП-М ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ МП |
3 года |
|
76932-19 |
Комплекс измерительно-вычислительный, ЛУЧ ФКП "НИЦ ракетно-космической промышленности" (РКП) (РОССИЯ г.Пересвет) |
ОТ МП |
1 год |
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Комплекс измерительно-вычислительный (ЛУЧ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплекс измерительно-вычислительный (ЛУЧ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 «Профессиональная» (64-разрядная). Функциональное ПО (ФПО) представлено программой сбора данных «DataProc».
Метрологически значимой частью ФПО являются файлы: DataProc.exe и ltrModulesNet.dll.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077- 2014.
|
Таблица 1- Идентификационные данные ФПО | ||
|
Идентификационные данные (признаки) |
Значение |
Значение |
|
Идентификационное именование ПО |
DataProc.exe |
ltrModulesNet.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
1.4.10.0 |
|
Цифровой идентификатор ПО |
DB0648F136454B88CA |
B69C5920C502EB86CA |
|
C7B37A0902475B14543 |
6AEEFA9740DB1F0332 | |
|
F46 |
C80E | |
|
Алгоритм вычисления идентификатора ПО |
SHA1 |
SHA1 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному «ЛУЧ»
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»
Поверка
Поверка осуществляется по разделу 4 документа Д02086.00.00 РЭ «Комплекс измерительновычислительный «ЛУЧ»», утвержденного ООО «КИА» 12.08.2019 г.Основное средство поверки:
- многофункциональный калибратор FLUKE 5502E (регистрационный номер в Федеральном информационном фонде № 55804-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК «ЛУЧ», с требуемой точностью.
Знак поверки наносится в свидетельство о поверки в виде оттиска клейма.
Изготовитель
Федеральное казенное предприятие «Научно-испытательный центр ракетно-космической промышленности» (ФКП «НИЦ РКП»)
Адрес: 141320, Московская обл., Сергиево-Посадский район, г. Пересвет,
ул. Бабушкина, д. 9
Телефон (факс): +7 (495) 786-22-70, +7 (496) 546-76-98
E-mail: mail@nic-rkp.ru
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство»
Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Телефон (факс): +7 (495) 737-67-19
Принцип работы ИВК «ЛУЧ» при измерениях электрических величин основан на цифровом преобразовании непосредственно измеряемой величины, с последующим её отображением и регистрации средствами вычислительной техники.
Функционально ИВК «ЛУЧ» включает в себя измерительные каналы (ИК):
-
- ИК силы постоянного тока;
-
- ИК напряжения постоянного тока.
Комплекс измерительно-вычислительный «ЛУЧ» (далее - ИВК «ЛУЧ») состоит из крейта с модулями сбора данных и оборудования оператора в составе компьютера, монитора, принтера, источника бесперебойного питания (ИБП), клавиатуры, мыши.
Внешний вид ИВК «ЛУЧ» и место пломбировки представлены на рисунках 1, 2.

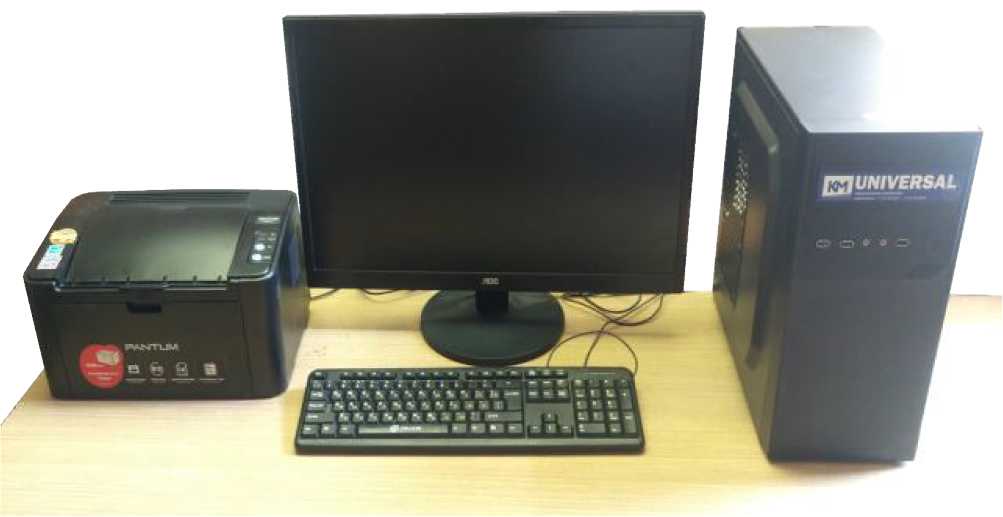

Рисунок 1 - Внешний вид ИВК «ЛУЧ»
Место нанесения знака утверждения типа

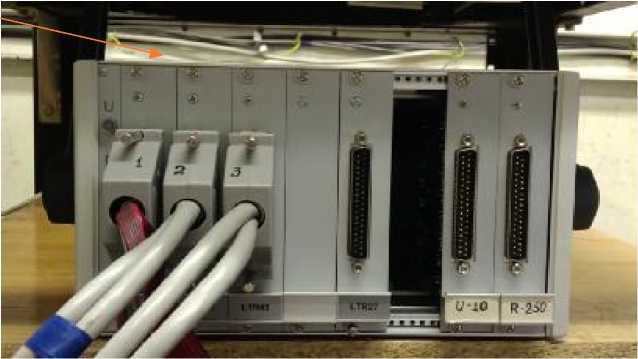

Рисунок 2 - Внешний вид крейта с модулями сбора данных ИВК «ЛУЧ»
Таблица 2 - Метрологические характеристики ИВК «ЛУЧ»
|
Наименование характеристики |
Значение |
|
ИК силы постоянного тока | |
|
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой приведенной к диапазону измерений (ДИ) погрешности измерений силы постоянного тока, % |
0,1 |
|
Количество ИК |
16 |
|
ИК напряжения постоянного тока | |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -25 до +75 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений напряжения постоянного тока, % |
0,1 |
|
Количество ИК |
16 |
Таблица 3 - Основные технические характеристики ИВК «ЛУЧ»
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В •А, не более |
1800 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - крейт LTR-EU-8-1 |
236х133х378 |
|
- компьютер |
370x355x175 |
|
- монитор |
560х345х220 |
|
- принтер |
360х175х340 |
|
- ИБП |
348х135х205 |
|
- клавиатура |
440x140x22 |
|
Масса, кг, не более: - крейт LTR-EU-8-1 |
5,65 |
|
- компьютер |
4,95 |
|
- монитор |
3,65 |
|
- принтер |
4,7 |
|
- ИБП |
11,7 |
|
- клавиатура |
0,36 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность при температуре +25 °С, % |
до 80 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
